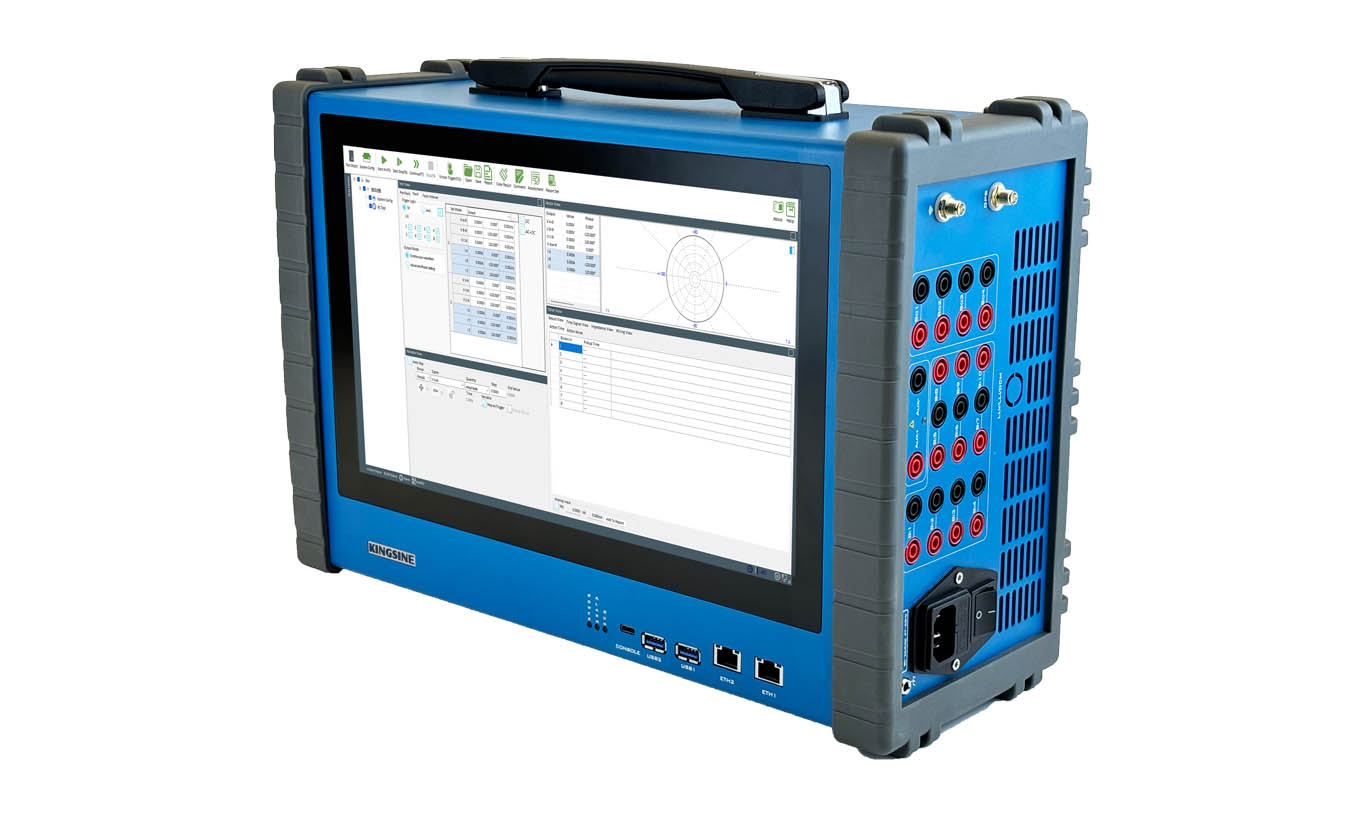

Escenarios de aplicación de KINGSINE KF86P

El Instrumento de Prueba de Relés de Protección es la herramienta de prueba principal para equipos secundarios en sistemas eléctricos, capaz de realizar la verificación funcional completa de dispositivos de relés de protección, equipos de automatización y componentes de potencia relacionados. A continuación se presentan los principales tipos de productos y escenarios de aplicación típicos que el probador de relés de protección KINGSINE KF86P puede probar:

1. Objetos de Prueba Principales: Dispositivos de Relés de Protección

• Dispositivos de Protección de Línea
  Incluye protección de sobrecorriente, protección de distancia, protección diferencial piloto (p. ej., diferencial de fibra óptica, protección de alta frecuencia) y dispositivos de reenganche automático.
  Escenarios de Prueba: Simular fallas de cortocircuito, líneas rotas, oscilaciones de potencia, etc., para verificar la lógica de disparo y los ajustes de tiempo.

• Dispositivos de Protección de Transformadores
  Protección diferencial (característica de restricción porcentual), protección de sobreexcitación.
  Pruebas Clave: Características de restricción de armónicos, función de bloqueo de corriente de irrupción.

• Dispositivos de Protección de Generadores/Motores
  Protección de falla a tierra del estator, protección de falla a tierra del rotor, protección por pérdida de excitación, protección de potencia inversa.
  Requisitos Especiales: Debe soportar simulación de baja frecuencia, armónicos de alta frecuencia y componentes no periódicos.

• Dispositivos de Protección de Barras
  Protección diferencial de barras (diferencial de corriente, restricción de relación compuesta), protección contra falla de interruptor.
  Pruebas Clave: Inyección de corriente síncrona de múltiples bahías y verificación de bloqueo lógico.

• Dispositivos de Protección de Capacitores/Reactores
  Protección de sobretensión/subtensión, protección de corriente desequilibrada, protección de sobrecorriente armónica.

2. Equipos de Automatización y Dispositivos Inteligentes

• Dispositivos de Interruptor de Transferencia Automática (ATS)

  Verificar la lógica de conmutación de energía principal/reserva, las condiciones de bloqueo y el tiempo de operación (p. ej., transferencia de línea de entrada, transferencia de acoplador de barras).

• Dispositivos de Automatización de Seguridad

  Deslastre de carga por bajafrecuencia, aislamiento por subtensión, sistemas de control de estabilidad (requiere pruebas de unidades múltiples sincronizadas).

• Equipos de Subestaciones Inteligentes
  Pruebas de conformidad de protocolo (IEC 61850) para Unidad de Fusión (MU), Dispositivo Electrónico Inteligente (IED), Unidad de Medición Fasorial (PMU) (requiere soporte de mensajes GOOSE/SV).

• Registradores de Fallas

  Simular formas de onda de falla complejas para verificar la integridad del archivo de registro y la precisión del tiempo.

3. Medición de Energía y Equipos Auxiliares

• Medidores de Energía/Transductores
  Calibración de precisión (voltaje, corriente, factor de potencia), pruebas de influencia armónica.

• Unidades de Medición Fasorial (PMUs)
  Simulación de señales dinámicas (variación de frecuencia, saltos de fase).

• Sensores de Señal de Bajo Nivel
  Simular señales de 4-20mA/0-5V para pruebas de transductores.

4. Energía Renovable y Equipos para Escenarios Especiales

• Dispositivos de Protección de Energía Fotovoltaica/Eólica

  Pruebas de Huecos de Tensión (LVRT), protección anti-isla, adaptabilidad de frecuencia.

• Equipos de Protección de CC

  Protección diferencial de línea de CC, protección de barra de polo (requiere soporte de salida de componente de CC).

Ventajas Principales del Conjunto de Prueba de Relés de Protección KF86P

• Compatibilidad Total

  Este equipo de prueba de subestaciones admite más de 230 plantillas de prueba para las principales marcas (Schneider, ABB, Siemens, etc.), con casos de prueba preconfigurados y generación de informes automatizados con un solo clic.

• Salida de Alta Precisión

  Corriente de 6 fases (6×35A) + corriente alta de 1 fase (105A), capacidad de carga de hasta 424VA, cubriendo escenarios desde distribución de bajo voltaje hasta aplicaciones de energía renovable de alta corriente.

• Soporte de Protocolos Inteligentes

  Soporte estándar para IEC 61850 (GOOSE/SV), Modbus y otros protocolos, compatible con redes inteligentes y subestaciones digitales.

• Expansión Multifuncional

  Las características opcionales incluyen salida de señal de bajo nivel, superposición de armónicos (hasta el orden 50), simulación de forma de onda transitoria (p. ej., ondas oscilatorias), cumpliendo con las necesidades de I+D y pruebas avanzadas.
