Los kits de prueba de inyección secundaria son herramientas indispensables en el campo de las pruebas y el mantenimiento eléctrico. Estos kits están diseñados para asegurar el funcionamiento adecuado de dispositivos de protección como relés y disyuntores. Este artículo explorará los matices de los equipos de prueba de inyección secundaria, destacando su importancia, componentes y beneficios.
Comprender la distinción entre las pruebas de inyección primaria y secundaria es crucial para los ingenieros eléctricos. Un conjunto de prueba de inyección primaria inyecta un múltiplo de la corriente nominal de falla a través del disyuntor, midiendo el tiempo de disparo. Este método simula condiciones del mundo real para probar el disyuntor de manera integral. Por el contrario, un kit de prueba de inyección secundaria inyecta una proporción de la corriente nominal de falla directamente en la unidad de disparo, centrándose en la temporización y función de la unidad de disparo en lugar de en todo el sistema del disyuntor. Este enfoque permite una evaluación más dirigida del rendimiento de la unidad de disparo.
Las pruebas de inyección secundaria suelen realizarse antes que las pruebas de inyección primaria. El objetivo principal de las pruebas de inyección secundaria es verificar el correcto funcionamiento del esquema de protección aguas abajo de las entradas a los relés de protección. Estas pruebas preliminares minimizan los riesgos para el lado de baja tensión del equipo bajo prueba.
El proceso implica aplicar entradas adecuadas desde un conjunto de prueba a las entradas del relé y verificar las señales de alarma o disparo apropiadas en varias ubicaciones, como el relé, la sala de control o el disyuntor. El alcance de las pruebas depende de las especificaciones del cliente y de la tecnología de relés utilizada. Puede variar desde una simple comprobación de la característica del relé en un solo punto hasta una verificación completa de las características de disparo, incluyendo respuestas a formas de onda transitorias y armónicos.
Pruebas No Intrusivas
Una de las ventajas significativas de las pruebas de inyección secundaria es su naturaleza no intrusiva. Este método permite realizar pruebas sin desconectar los dispositivos de protección del sistema eléctrico, eliminando así la necesidad de tiempos de inactividad del sistema y garantizando un funcionamiento ininterrumpido.
Simulación Integral de Fallas
Las pruebas de inyección secundaria son muy versátiles debido a su capacidad para simular una amplia gama de condiciones de falla. Los ingenieros pueden evaluar cómo responden los dispositivos de protección a diversos escenarios de falla, proporcionando una evaluación exhaustiva de su rendimiento.
Verificación de los Ajustes del Relé
Las pruebas de inyección secundaria son cruciales para verificar los ajustes de los relés de protección. Al inyectar corrientes y voltajes simulados, los ingenieros pueden asegurarse de que los relés estén calibrados para responder con precisión a condiciones de falla específicas, mejorando así la confiabilidad general del sistema de protección.
Identificación de Fallas
Este método de prueba ayuda a identificar fallas dentro de los dispositivos de protección que pueden pasar desapercibidas durante la operación normal. Al someter a los dispositivos a condiciones de falla simuladas, los ingenieros pueden identificar problemas potenciales y abordarlos de manera proactiva.
Mayor Confiabilidad del Sistema
Las pruebas regulares de inyección secundaria contribuyen a la confiabilidad general del sistema eléctrico. Permiten la identificación y rectificación de problemas potenciales antes de que escalen, minimizando el riesgo de fallas del sistema y asegurando la protección continua de los activos críticos.
Tecnología de Relés Digitales o Numéricos
La política para las pruebas de inyección secundaria varía ampliamente. En algunos casos, los fabricantes de equipos de prueba de subestaciones digitales y los clientes pueden aceptar que si un relé digital o numérico supera su autoprueba, se puede confiar en que funcionará con los ajustes especificados. Las pruebas pueden entonces limitarse a partes del esquema externas al relé.
Tecnología de Relés Electromecánicos o Estáticos
Los esquemas que utilizan relés electromecánicos o estáticos de una sola función suelen requerir que se pruebe cada relé. Por ejemplo, un esquema con elementos de distancia y sobrecorriente de respaldo requerirá probar cada función, lo que lleva más tiempo que si se utiliza un relé digital o numérico. Es esencial verificar la característica del relé en un rango de corrientes de entrada para confirmar parámetros como la corriente mínima de operación, la corriente máxima de restablecimiento, el tiempo de operación y la curva tiempo/corriente.

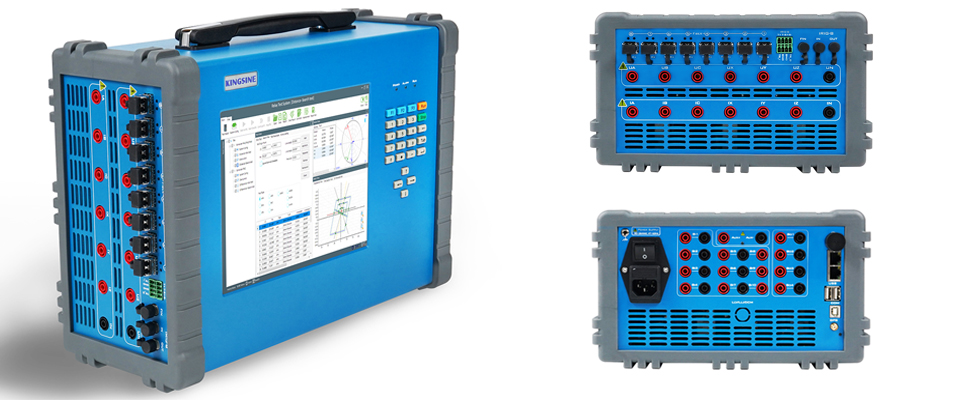

En el núcleo de las pruebas de inyección secundaria se encuentra el kit de prueba de inyección secundaria. Este kit especializado, como el kit de inyección de corriente secundaria K86P de KINGSINE, comprende herramientas y equipos diseñados para generar corrientes y voltajes de prueba controlados, simulando escenarios del mundo real sin interrumpir la instalación eléctrica real.
Conjunto de Prueba
El conjunto de prueba de inyección secundaria es el componente principal del kit de prueba de inyección secundaria. Sirve como interfaz para inyectar corrientes y voltajes de prueba en los dispositivos de protección bajo evaluación. Los conjuntos de prueba modernos a menudo cuentan con controles avanzados basados en microprocesadores e interfaces fáciles de usar, lo que permite realizar pruebas precisas y eficientes.
Fuentes de Corriente y Voltaje
El kit de prueba incluye fuentes para generar corrientes y voltajes controlados. Estas fuentes imitan las condiciones que los dispositivos de protección encontrarían durante escenarios de falla reales, asegurando pruebas integrales de los relés de protección y disyuntores.
Cables
Los cables de alta calidad son integrales para el proceso de prueba de inyección secundaria. Facilitan la conexión entre el conjunto de prueba de inyección secundaria y los dispositivos de protección, asegurando una transmisión precisa de corrientes y voltajes simulados para obtener resultados de prueba confiables y consistentes.
Interfaz de Control
La interfaz de control proporciona una plataforma para que los usuarios establezcan parámetros, supervisen el progreso de la prueba y analicen los resultados. Las interfaces intuitivas mejoran la eficiencia de los procedimientos de prueba, permitiendo a los ingenieros realizar pruebas con precisión y facilidad.
En conclusión, los kits de prueba de inyección secundaria son vitales para garantizar la confiabilidad y funcionalidad de los dispositivos de protección en los sistemas eléctricos. Al comprender los componentes y beneficios de los equipos de prueba de inyección secundaria, los ingenieros pueden mantener y mejorar eficazmente la seguridad y el rendimiento de las instalaciones eléctricas.
