Si usted es un ingeniero de campo, probablemente haya notado que las subestaciones digitales están cambiando las reglas del juego para las pruebas de protección y control. Uno de los cambios más significativos es la transición de los transformadores de medida tradicionales a los transformadores de medida de baja potencia (LPIT). Aunque los LPIT ofrecen una operación más segura y ocupan menos espacio, también introducen nuevas consideraciones para las pruebas de inyección secundaria. En el lado primario, el proceso de prueba sigue siendo el mismo que con los transformadores convencionales. La diferencia real radica en el lado secundario, donde las señales de voltaje de bajo nivel (LLV - Low-Level Voltage) reemplazan las salidas tradicionales de 1A/5A o 100V.
En una configuración tradicional de inyección secundaria, se inyectan señales de 1A/5A o 100V directamente en el relé. Los LPIT cambian esto en el lado secundario: en lugar de salidas de alta potencia, el relé recibe señales LLV de nivel de milivoltios. Esto elimina el riesgo de saturación del TC (Current Transformer) por circuito abierto, lo que supone un gran beneficio para la seguridad, pero también significa que las señales son mucho más sensibles a la interferencia electromagnética (EMI - Electromagnetic Interference) y a la impedancia de los cables.
Para los ingenieros de campo, el desafío ya no consiste en obtener alta potencia. Se trata de la precisión y la integridad de la señal en la entrada del relé. Muchos equipos de prueba heredados carecen de capacidad nativa de salida LLV, lo que obliga a los ingenieros a utilizar adaptadores y múltiples convertidores. Esto añade una complejidad innecesaria y posibles puntos de falla a lo que debería ser una simple prueba de inyección secundaria.
Cuando un flujo de trabajo de prueba se vuelve demasiado complejo, aumenta el riesgo de error humano. En una subestación digital, una única asignación mal configurada en su software puede provocar un disparo inesperado.
Escuchamos esta frustración de los equipos de campo todo el tiempo: las herramientas de prueba se están volviendo tan complicadas como los sistemas que deben verificar. Esto crea un cuello de botella real, especialmente cuando se enfrenta a plazos de puesta en marcha ajustados.

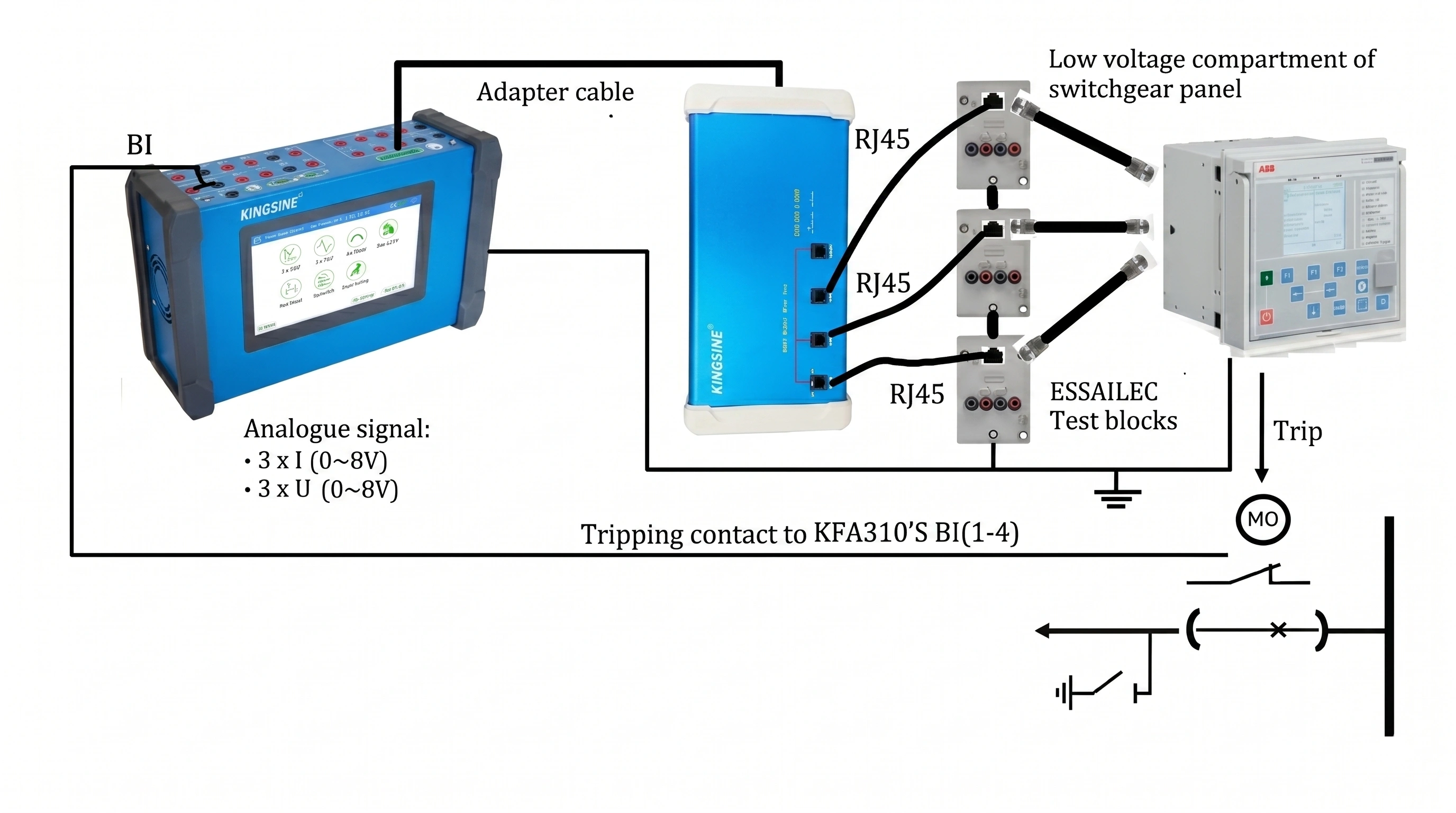

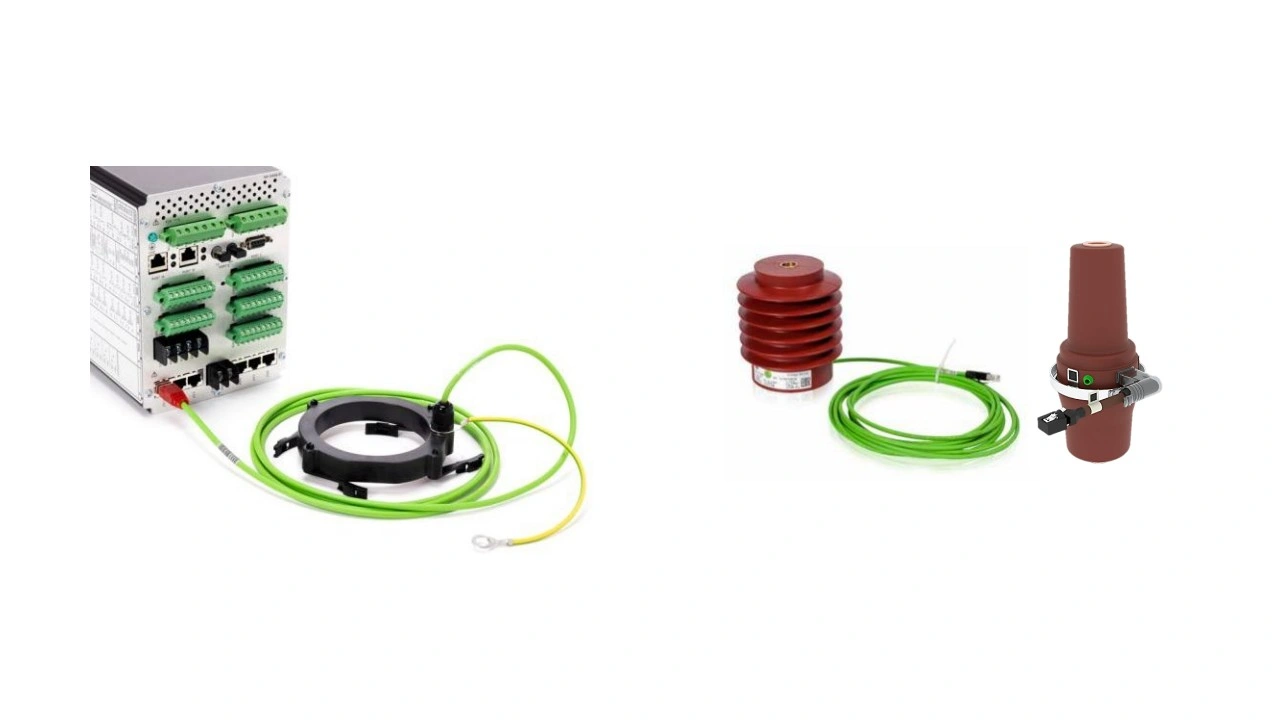

Para simplificar el flujo de trabajo de las pruebas, primero debemos comprender la cadena de señal. Esta cadena comienza en el sensor primario, donde la magnitud física se convierte en una señal de bajo nivel. A diferencia de los transformadores tradicionales, muchos LPIT utilizan sensores como bobinas Rogowski o divisores capacitivos. Estos sensores siguen normas específicas, principalmente IEC 61869-10 e IEC 61869-11.
Las bobinas Rogowski no se saturán, lo cual es ideal para transitorios.
Los divisores capacitivos, por otro lado, proporcionan una relación de voltaje directa, pero son muy sensibles a la carga (burden) del dispositivo conectado.
Las señales LLV son el latido del corazón de la bahía digital moderna. Estas señales suelen oscilar entre unos pocos milivoltios y unos pocos voltios. Debido a que el nivel de potencia es muy bajo, la impedancia de sus cables de prueba es muy importante. Un blindaje de alta calidad no es opcional; es un requisito. En el campo, es posible que haya visto más pruebas "fallidas" causadas por un blindaje deficiente que por fallas reales del relé.
La simplificación del flujo de trabajo de campo comienza con un procedimiento estandarizado. No se necesita un entorno de laboratorio para obtener resultados precisos si se sigue este enfoque metódico.
Aislamiento del relé: Asegúrese de que el relé de protección esté en modo de prueba. Esto evita que los mensajes GOOSE (Generic Object Oriented Substation Event) activen interruptores aguas arriba.
Verificación de terminales: Identifique los pines de entrada LLV. Estos son mucho más pequeños que los terminales tradicionales y requieren sondas de precisión.
Adaptación de impedancia de señal: Utilice un adaptador dedicado si su equipo de prueba carece de salidas nativas de bajo nivel. Esto garantiza que el relé "vea" una señal que imita al sensor real.
Inyección y comprobación de magnitud: Inyecte una señal nominal. Verifique que la vista de medición del relé coincida con su valor inyectado.
Validación del ángulo de fase: Compruebe la relación de fase. En los sistemas digitales, es fácil cometer un error de 180 grados durante el mapeo de software.
Temporización funcional: Realice sus pruebas de arranque (pickup) y temporización. Observe cómo maneja el relé la respuesta transitoria simulada del sensor.
Documentar y borrar: Exporte su informe inmediatamente. Borre todos los indicadores de prueba antes de devolver la bahía al servicio.

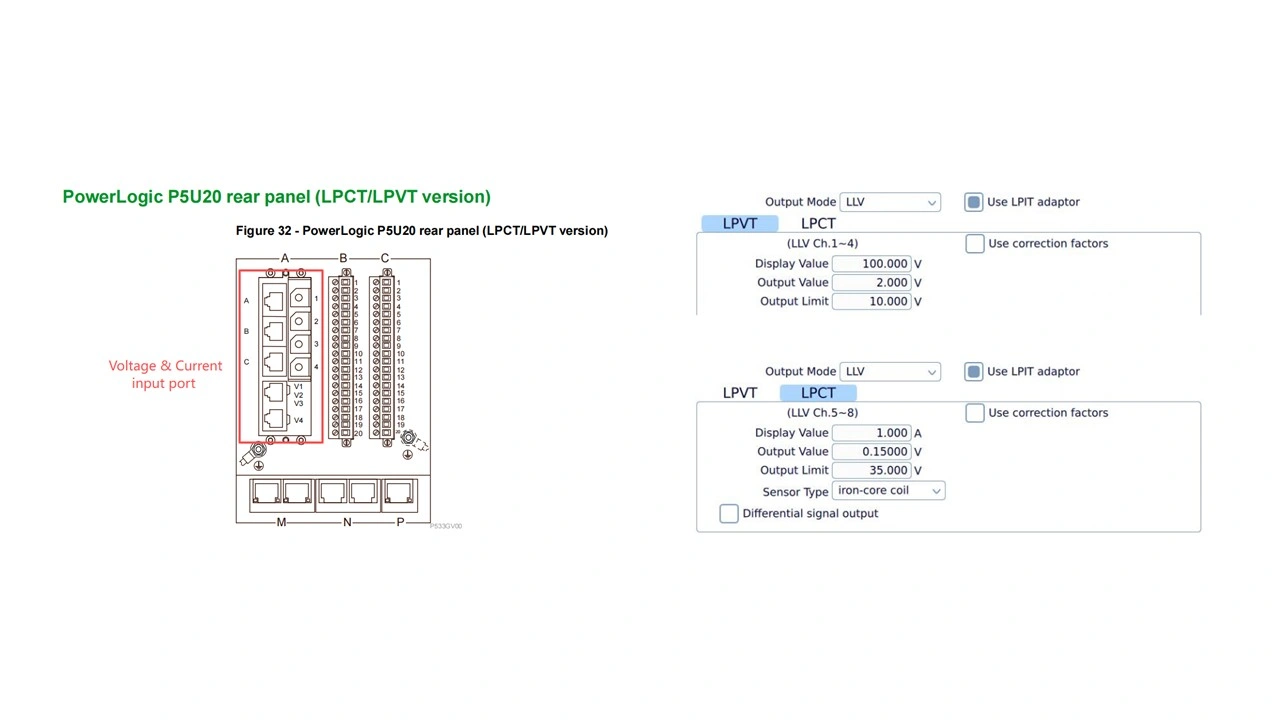

.webp "LPIT__(3).webp")
La eficiencia en el campo a menudo depende del equipo que se transporta. En las subestaciones digitales modernas, especialmente en los sistemas modulares de almacenamiento de energía por batería (BESS - Battery Energy Storage Systems), el espacio es extremadamente limitado. Llevar un equipo de prueba de 20 kg a un contenedor estrecho es ineficiente y físicamente agotador.
La industria se está moviendo hacia herramientas más compactas y especializadas. Un probador ligero como el KFA310 o el KFA320, mini y ligero, representa este cambio.
Al combinar un dispositivo portátil o de pequeño formato con un adaptador LPIT externo dedicado, los ingenieros pueden eliminar la necesidad de amplificadores de potencia externos para la mayoría de las tareas rutinarias.

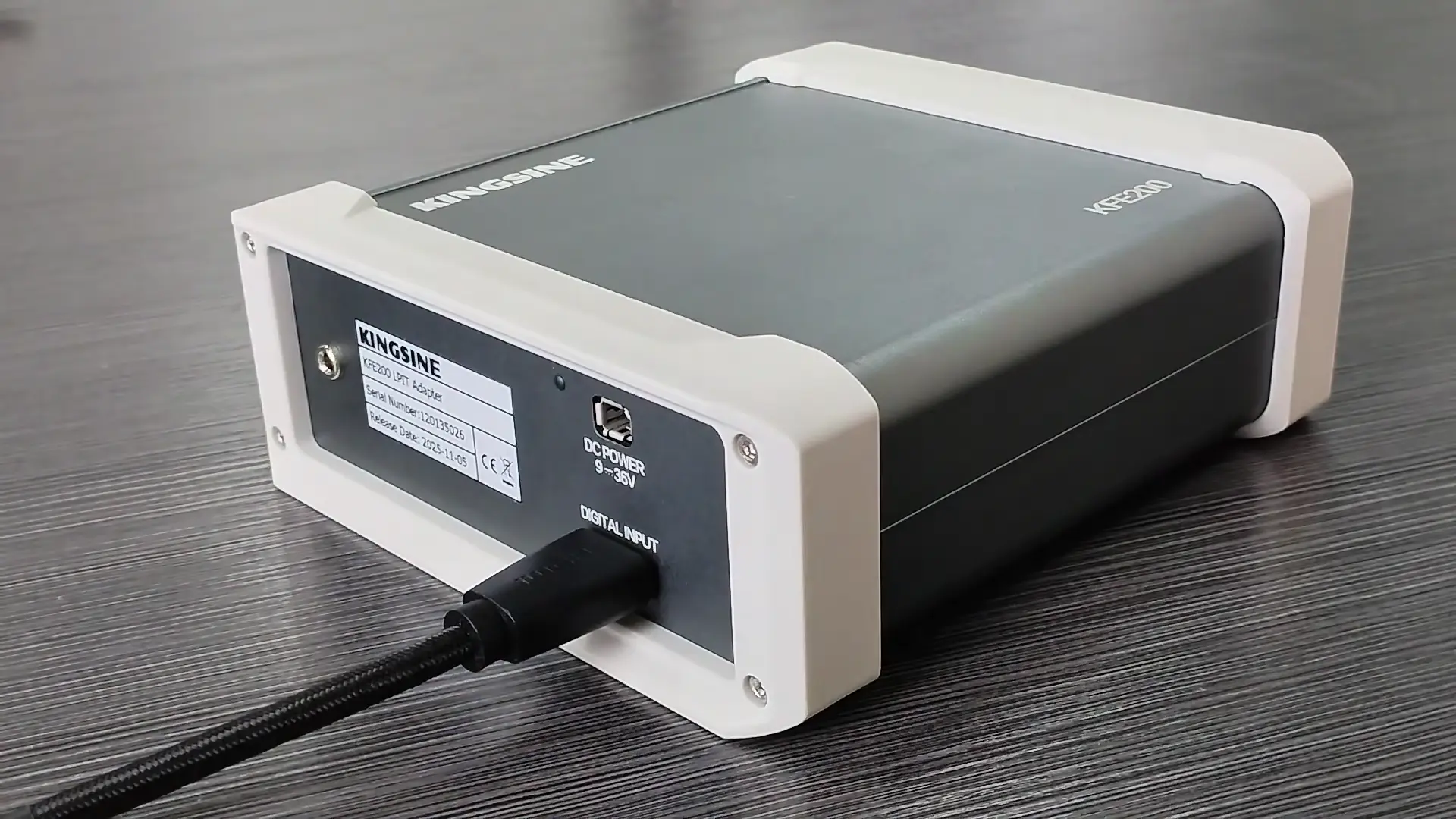

.mp4_20260515_113648.940.webp "LPIT_Test(SK).mp4_20260515_113648.940.webp")
En KINGSINE, creemos que el equipo de prueba moderno debe ser tan fácil de mantener como de usar. Por eso enfatizamos un diseño modular.
Si un módulo falla en el campo, puede reemplazarlo en 10 minutos con guía remota. Este enfoque de "conectar y usar" elimina la necesidad de largos retrasos de envío y recalibraciones de fábrica, manteniendo sus proyectos según lo programado.
Una preocupación común con las pruebas simplificadas es la compatibilidad entre diferentes fabricantes. Una simulación de LPIT bien diseñada debe cerrar la brecha entre diversas tecnologías patentadas.
Por ejemplo, el uso del KFA320 con el adaptador LPIT KFE200 para realizar pruebas de muestra en un relé Siemens SIPROTEC 7SY82 se ha convertido en un procedimiento estándar para muchos equipos de servicio globales. Del mismo modo, la simulación de la salida de bajo nivel para dispositivos ABB, como los sensores de voltaje KEVA 17.5 B20, requiere un equipo de prueba que pueda manejar rangos específicos de LLV de manera fiable.

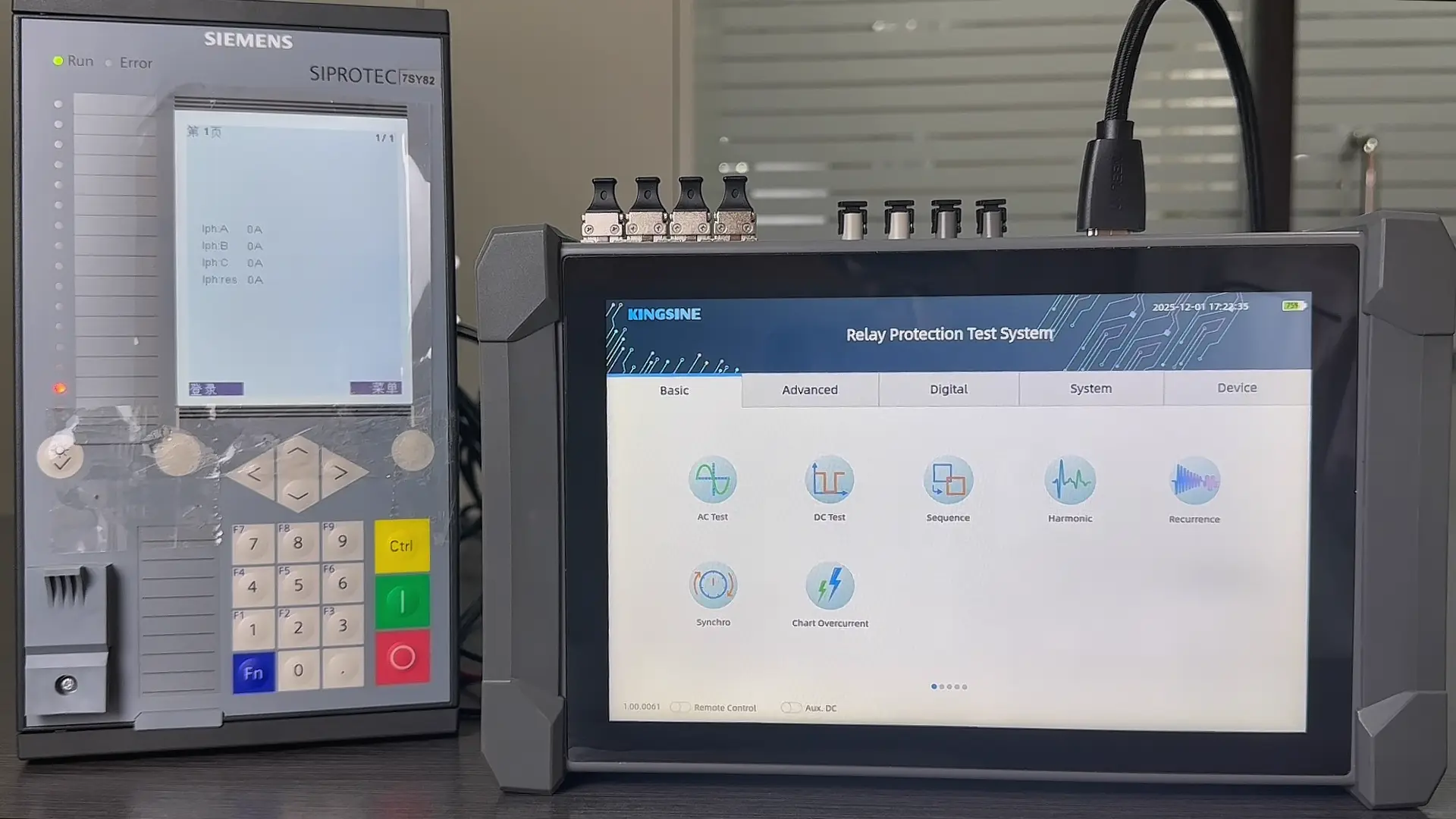

.mp4_20260515_132119.754.webp "LPIT_Test(SK).mp4_20260515_132119.754.webp")
El objetivo es tener un compañero de pruebas que funcione en toda su flota. Al centrarse en un adaptador LPIT estandarizado, KINGSINE permite a los ingenieros utilizar una interfaz familiar para gestionar diversos tipos de relés. Esto reduce el tiempo dedicado a la configuración del software y permite que el equipo se centre en la integridad técnica del sistema de protección.

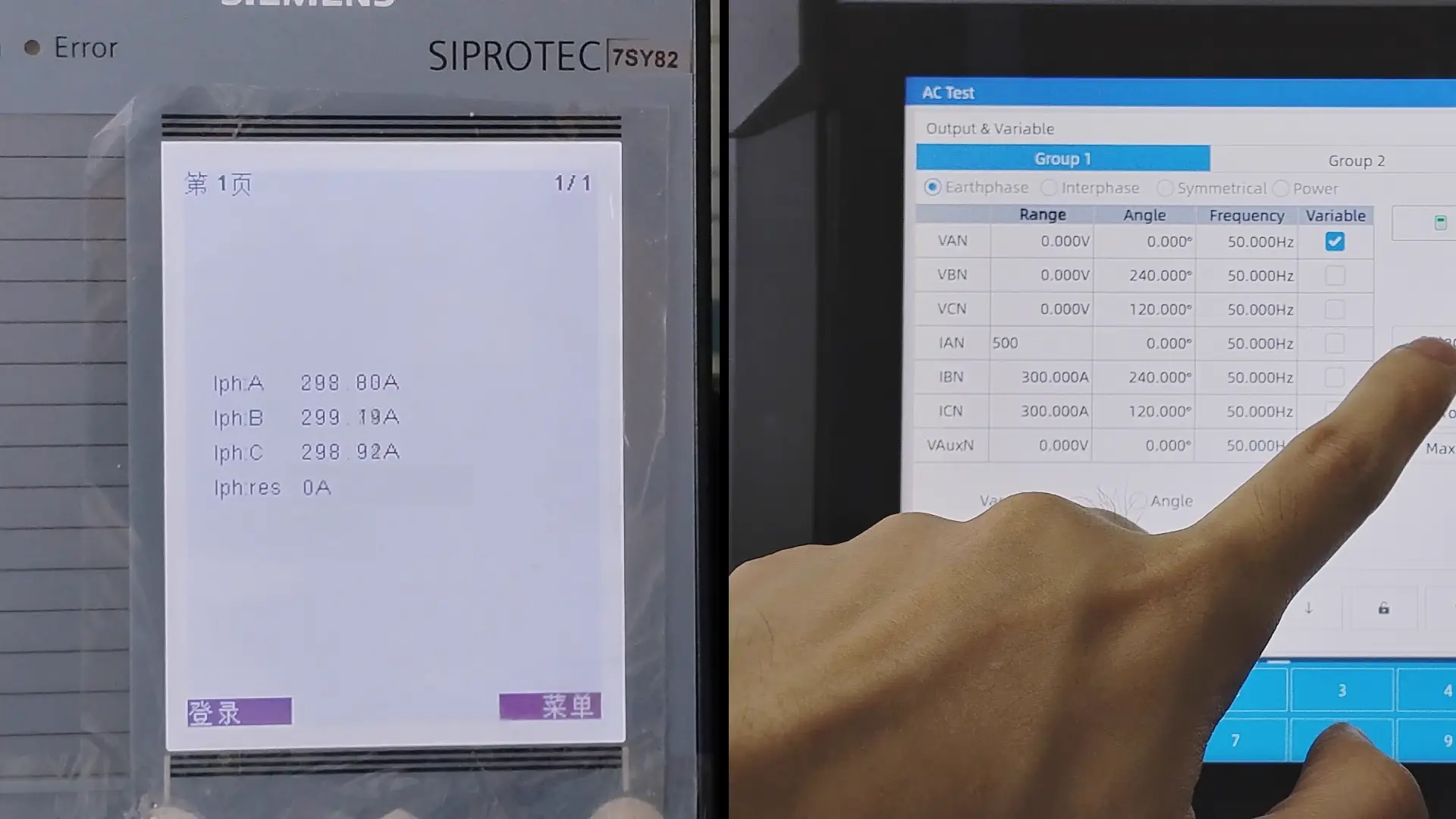

.mp4_20260515_113826.467.webp "LPIT_Test(SK).mp4_20260515_113826.467.webp")
Los TC tradicionales emiten señales de alta corriente (1A o 5A) y pueden saturarse o causar picos de alto voltaje si se abren en circuito. Los LPIT emiten señales de bajo voltaje (milivoltios), que son más seguras pero más susceptibles al ruido y las interferencias.
No directamente. Los probadores estándar emiten alta potencia. Para probar un relé compatible con LPIT, necesita un dispositivo que pueda emitir señales de voltaje de bajo nivel (LLV), que a menudo requiere un adaptador para garantizar la precisión y la adaptación de impedancia.
Las subestaciones digitales suelen tener muchos IED (Intelligent Electronic Devices) pequeños en espacios reducidos. Los equipos ligeros y operados por batería, como el KFA310, permiten a los ingenieros trabajar de forma más rápida y segura en entornos reducidos sin necesidad de fuentes de alimentación externas.
