Cuáles son los problemas técnicos comunes de un probador CT/PT

Sobre el Probador de CT PT

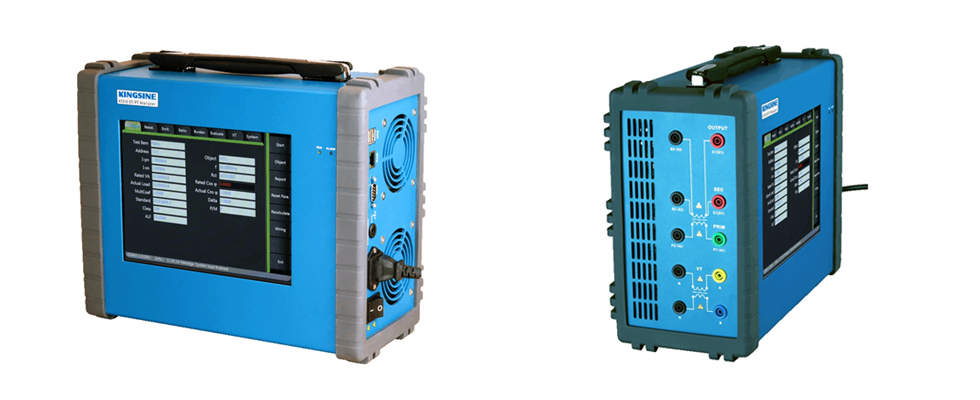

En los sistemas eléctricos modernos, la demanda de medir con precisión los parámetros clave de rendimiento de los transformadores es cada vez más crítica. El probador de CT PT de Kingsine es un dispositivo capaz de medir con precisión diversos parámetros clave de rendimiento de los transformadores. Los parámetros que puede medir incluyen, entre otros, la relación de transformación, el error de relación, el error de fase, el rendimiento del aislamiento, la calidad del núcleo y las características de voltio-amperio. Este probador es ampliamente utilizado en sistemas eléctricos debido a su simplicidad de operación, funcionalidad integral, rápida velocidad de prueba y alta precisión. Los probadores de CT PT tradicionales tienen un cableado complejo para las mediciones y, dado que miden la onda fundamental de frecuencia industrial, existe una interferencia ambiental significativa. Como resultado, aunque cada dispositivo pueda ser verificado por la oficina de metrología, los datos obtenidos tras la combinación a menudo difieren significativamente. La precisión de un probador de CT PT no es en realidad su indicador más importante. De acuerdo con los procedimientos de verificación para el probador de CT PT, el error de prueba aportado por todo el circuito no debe exceder el 20% de la clase del transformador. En la práctica, se requiere que el probador de CT PT muestre datos que deben ser veraces y confiables durante la operación real.

Problemas Técnicos Comunes con el Probador de CT PT

• Selección de frecuencia y rendimiento de filtrado del probador de CT PT: El probador de CT PT mide la onda fundamental. Dado que la corriente secundaria de los transformadores estándar y probados tienen formas de onda de corriente de error significativamente distorsionadas para el segundo y tercer armónico (hasta el 500%), y están moduladas por interferencias de alta frecuencia, el probador de CT PT debe tener un excelente rendimiento de selección de frecuencia y filtrado para separar la onda fundamental para la medición. Los factores que causan la distorsión son muy complejos. En transformadores de baja precisión (por debajo del nivel 0.5) sin compensación de núcleo saturado, la distorsión es generalmente de alrededor del 10%, lo que tiene un impacto insignificante. El estándar nacional requiere una atenuación de armónicos de más de 32dB para los instrumentos de calibración, lo cual es suficiente para su uso. Sin embargo, para transformadores de alta precisión o con núcleo saturado, este índice es demasiado bajo. Esta medición no se realiza en la verificación nacional y los fabricantes a menudo no proporcionan este indicador. Al comprar un instrumento nuevo, los usuarios deben compararlo con instrumentos más antiguos como 2700, HGE2 o HE15 para determinar su confiabilidad.

• La carga introducida por el probador de CT PT y su coincidencia con el transformador estándar: El probador de CT PT aplica una carga adicional al transformador probado y coloca una carga en el transformador estándar. Estos están estrictamente regulados por procedimientos nacionales. La verificación metrológica nacional no prueba estos indicadores, y los fabricantes en su mayoría tampoco proporcionan estos indicadores. Sin embargo, son una de las principales razones de los diferentes datos de verificación de diferentes unidades.

• Carga del cable: Al preparar la carga Z, se reserva una resistencia de 0.06 ohmios (algunos tienen 0.05 ohmios) para los cables de conexión. Por lo tanto, en las pruebas, se requiere que la suma de las resistencias de los tres cables A, B y C en el diagrama sea de 0.06 ohmios. En la verificación de transformadores de corriente con cargas nominales pequeñas (10VA), esta resistencia del cable tiene un impacto significativo en los datos.

• Punto de derivación incorrecto de la carga del transformador de tensión: La línea de carga y la línea de muestreo de tensión del probador de CT PT deben extraerse por separado de los terminales del transformador. Compartir una línea puede introducir errores de prueba debido a la caída de tensión en el cable.

• Error de irregularidad en el cableado: Con la profundización de la investigación en tecnología de pruebas, los fabricantes de instrumentos han desarrollado nuevos transformadores estándar con muchas ventajas, como los transformadores de corriente de doble etapa, que pueden superar el problema de coincidencia de carga entre el transformador estándar y el instrumento de calibración. Sin embargo, si las unidades aún utilizan métodos de cableado de la década de 1950, puede dar lugar a errores mayores.

• Cable de tierra: Dado que es una medición de frecuencia industrial, el campo electromagnético y el potencial flotante en el espacio tienen un impacto significativo en la medición. El cable de tierra juega un papel importante en la prueba. Debe estar correctamente conectado a tierra de acuerdo con los procedimientos, especialmente en pruebas por encima del nivel 0.05 o cuando el primario es de alta tensión. Se recomienda que los usuarios compren probadores de CT PT de fabricantes con muchos años de trayectoria en la industria en lugar de aquellos que solo producen un solo artículo. Ambos difieren fundamentalmente en teoría y experiencia con respecto a los probadores de CT PT. Una elección correcta asegura que todos los indicadores del instrumento cumplan con los requisitos de los procedimientos y que todo el cableado y la coincidencia de instrumentos sean diseñados por el fabricante, evitando errores de uso e impactos en la calidad del producto.

Para las personas que buscan equipos de prueba eléctrica de primer nivel en venta, invertir en el analizador de CT PT de Kingsine es una elección inteligente. Con la creciente complejidad de los sistemas eléctricos, la necesidad de equipos de prueba eléctrica confiables, precisos y fáciles de usar es primordial. Kingsine lidera esta industria vital, avanzando constantemente y garantizando la confiabilidad en los sistemas de energía eléctrica.
