El Adaptador LPIT de KINGSINE es un dispositivo de conversión y amplificación de señales de alta precisión diseñado específicamente para pruebas de Transformadores de Instrumentos de Baja Potencia (LPIT). Compatible con probadores de relés de protección, nuestro adaptador LPIT admite múltiples tipos de entrada de señal y salida amplificada, cumpliendo con los requisitos de interfaz estándar IEC61869. Es una herramienta ideal para probar dispositivos de protección inteligentes en sistemas eléctricos.
Ventajas principales:
1. Procesamiento de señales de alta precisión
Precisión de entrada de hasta 0.05%, rango de salida de 0~35 Vrms (diferencial 70V), lo que garantiza datos de prueba fiables.
Compatible con dispositivos de relé de protección LPIT de marcas líderes como ABB y Siemens.
2. Compatibilidad de interfaz versátil
Interfaz de entrada multifuncional compatible con varios productos.

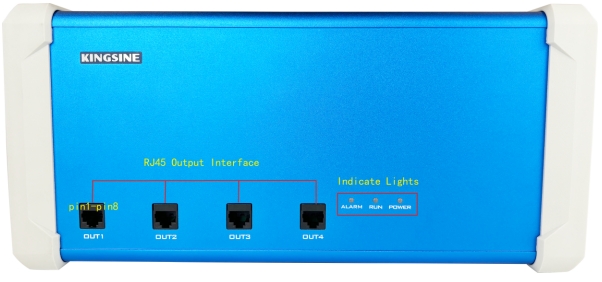

Interfaz de salida RJ45 estándar con funcionalidad plug-and-play, totalmente compatible con los estándares de interfaz IEC61869.
3. Simulación inteligente de señales
Capacidad de amplificación de señal: entrada de 0~8 Vrms a salida de 0~35 Vrms.
Salida diferencial: salida máxima de hasta 70 Vrms, cumpliendo con los requisitos de prueba de alto rango dinámico.
4. Capacidad de simulación de señal de transformador
Capaz de simular las características de salida de bajo nivel de ABB KEVA 17.5 B20 (transformador de tensión/VT) y KECA 80 C104 (transformador de corriente/CT) para probar equipos de prueba de relés de protección compatibles con LPIT.
Número de canales: 8
Rango de salida: 0~8 Vca/cc
Precisión:
(0.01~0.8 Vrms): <0.05% Típ. / <0.1% Guar.
(0.8~8 Vrms): <0.02% Típ. / <0.05% Guar.
1. Configuración del cableado

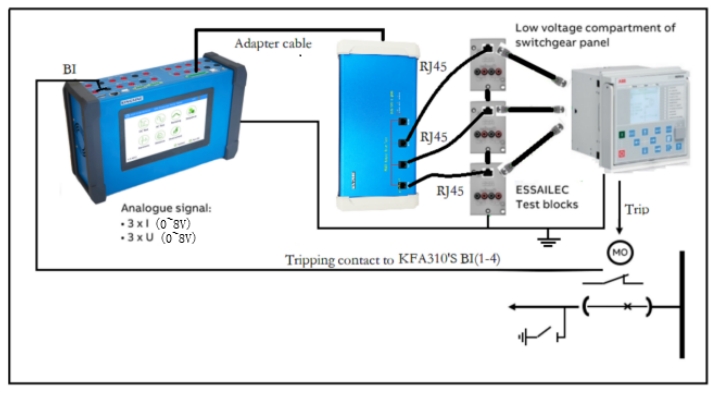

(1) Conecte el KINGSINE KFA310 al Adaptador LPIT utilizando el cable adaptador dedicado.
(2) Interconecte el Adaptador LPIT con el dispositivo de protección ABB a través del puerto RJ45, conectándolo al módulo terminal de prueba ESSILEEC.
(3) Asegure el cableado correcto de los canales de corriente (S1/S2) y canales de tensión (a/N).
2. Configuración de software
(1) Acceda al módulo de configuración del sistema KFA310 y seleccione el Modo de Salida de Bajo Nivel (LLO).
(2) Configure los parámetros LPIT:

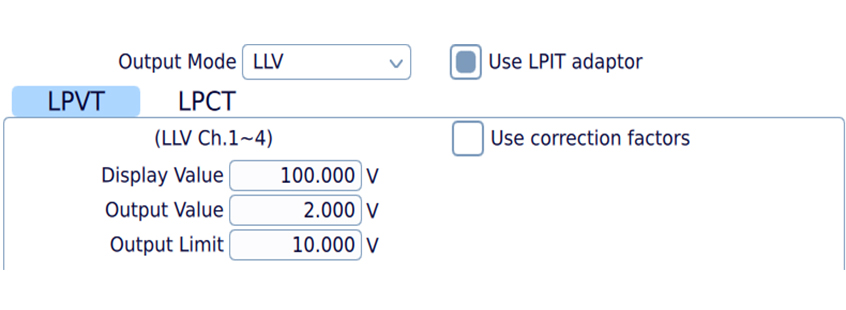

LPVT (Transformador de Tensión de Baja Potencia): Establezca la relación de entrada/salida de acuerdo con la relación real del transformador (por ejemplo, para una relación de 10000, con tensión primaria de 50kV, establezca el Valor de visualización en 50000V y el Valor de salida en 5V).

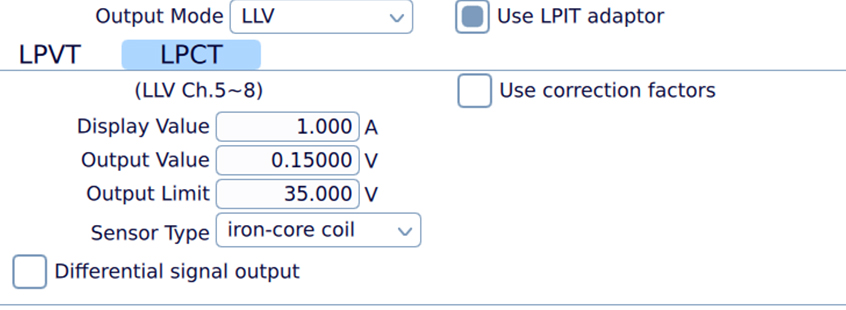

LPCT (Transformador de Corriente de Baja Potencia): Establezca la relación de entrada/salida de la señal de corriente según las especificaciones del transformador (por ejemplo, para un transformador con corriente primaria de 200A@50Hz y RSV=0.15mV/Hz, establezca el Valor de visualización en 200A y el Valor de salida en 0.15×50×1000 = 7.5V ).

3. Ejemplo de prueba funcional: Prueba de protección contra sobrecorriente

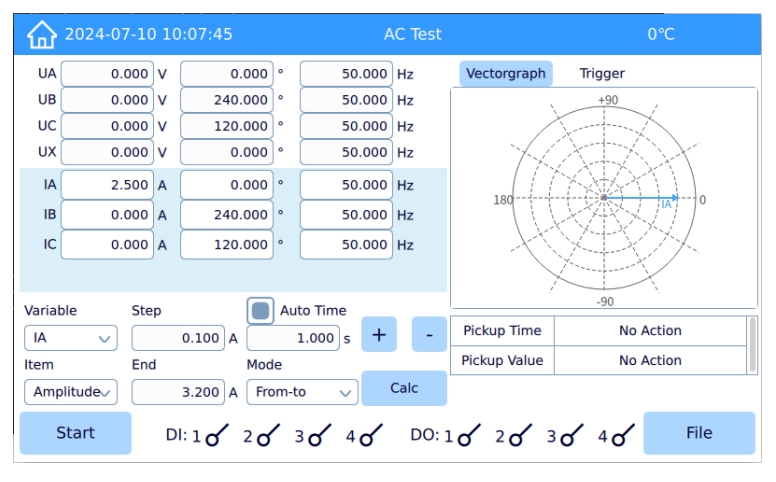

(1) En el módulo AC del KFA310, configure los valores de tensión y corriente de prueba.
(2) Inyecte señales simuladas LPCT, aumentando gradualmente la amplitud hasta alcanzar el umbral de disparo de la protección.
(3) Monitoree la respuesta del dispositivo de protección REX615, registrando el tiempo de disparo y la precisión.
(4) Compare los valores medidos con los puntos de ajuste para validar la corrección de la lógica de protección.
