Introducción a las pruebas automatizadas de relés de protección

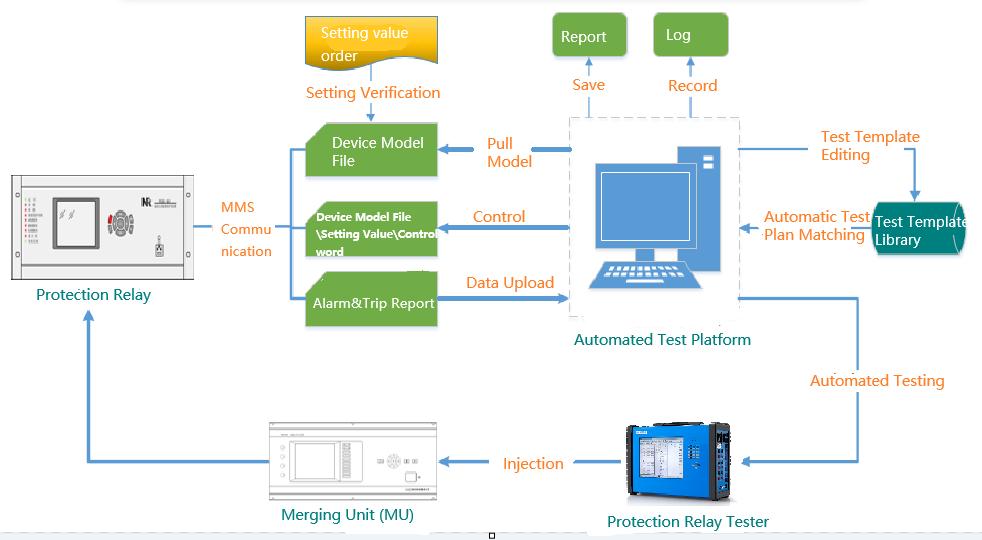

Diagrama de flujo de pruebas automatizadas

Como se muestra en la figura, en el proceso de pruebas automatizadas, la selección o diseño preciso de plantillas de esquemas altamente compatibles basados en el contenido de la prueba, junto con la ejecución efectiva de estas plantillas, constituye un vínculo crítico en el equipo automatizado de prueba de relés de protección. Este paso es de suma importancia para garantizar la implementación correcta de las funciones principales en los dispositivos de relés de protección, la ejecución confiable de los procesos de juicio lógico y la activación precisa de las operaciones basadas en ajustes.

Para lograr este objetivo, KINGSINE ha establecido una biblioteca de reglas estructuradas basada en documentos y especificaciones de estándares autorizados, que luego se utiliza para generar casos de prueba unitarios de acuerdo con las siguientes reglas.

Extracción de reglas estándar: Extraer sistemáticamente las reglas y requisitos principales relacionados con los relés de protección de fuentes autorizadas como el estándar IEC 61850 y los manuales técnicos de los equipos de protección. Esto incluye:

• Principios de funcionamiento de la protección

• Condiciones de juicio lógico

• Reglas de configuración de valores de ajuste

• Definiciones funcionales de las placas de conexión (bits de control)

Flujo de trabajo de pruebas automatizadas

• Interfaz del asistente de pruebas automatizadas

En la interfaz del asistente de pruebas automatizadas, los usuarios pueden configurar parámetros clave de escenarios de prueba, incluyendo el tipo de subestación, el nivel de tensión, el tipo de relé de protección y el fabricante, y seleccionar la categoría de prueba (prueba personalizada, prueba de relé individual o prueba de esquema de protección completo).

El sistema emparejará de forma inteligente la plantilla de prueba .xml correspondiente según la configuración del usuario. Además, los usuarios deben importar el archivo de descripción de configuración de la subestación (SCD). Luego, el sistema analiza el modelo SCD para extraer la topología de la subestación y los detalles de configuración, generando y configurando automáticamente los casos de prueba requeridos para la verificación.

• Interfaz de selección de dispositivos

En esta interfaz, el software de prueba automatizada analiza el archivo SCD cargado por el usuario y genera dinámicamente un diagrama visual de la topología de la subestación junto con una lista de bloques de control IED.

En la sección de información del IED, los usuarios pueden seleccionar la instancia del dispositivo de destino para la prueba (basada en las descripciones de configuración del IED en el archivo SCD) y modificar directamente los parámetros de comunicación (por ejemplo, la dirección IP) del IED seleccionado. Esto garantiza que las funciones de prueba posteriores, incluida la lectura/escritura de ajustes y las operaciones de control remoto, puedan ejecutarse correctamente mediante el protocolo MMS.

• Configuración del nivel de control de la estación

En esta interfaz, los usuarios pueden leer parámetros en tiempo real del dispositivo bajo prueba a través del protocolo MMS (sobre la red TCP/IP), incluidos los ajustes de protección, el estado de los bits de control y la información de la versión del dispositivo. El sistema también admite la importación fuera de línea de hojas de ajustes de protección estandarizadas (formato .xml o .pdf) para compararlas con los ajustes reales del dispositivo o la preconfiguración de plantillas de prueba.

• Configuración del nivel de proceso

Basado en el estándar IEC 61850-9-2, los usuarios pueden configurar modelos de comunicación GOOSE/SV. El lado del suscriptor puede mapear el disparo de protección, el bloqueo y otras señales a los canales de entrada del probador. El lado del publicador puede simular salidas de unidades de combinación (MU) o dispositivos electrónicos inteligentes (IED), incluidos valores muestreados (SV) y comandos de disparo (GOOSE).

• Al completar la configuración, el sistema ejecuta automáticamente la secuencia de prueba

• Procesamiento de resultados de la prueba

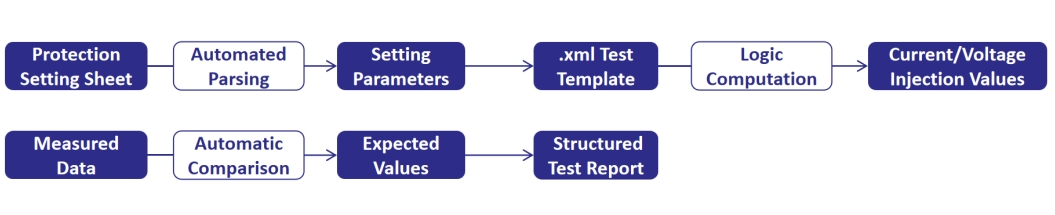

Cálculo de parámetros: 1. Analizar la plantilla de prueba .xml emparejada; 2. Extraer los parámetros de ajuste del equipo de la hoja de ajustes de protección; 3. Generar dinámicamente valores de salida para los canales de prueba (como magnitud y fase de corriente/tensión).

Procesamiento de resultados: 1. Comparar automáticamente los datos medidos con los valores esperados de la plantilla; 2. Generar informes de prueba estructurados (incluidos indicadores de aprobado/fallido).

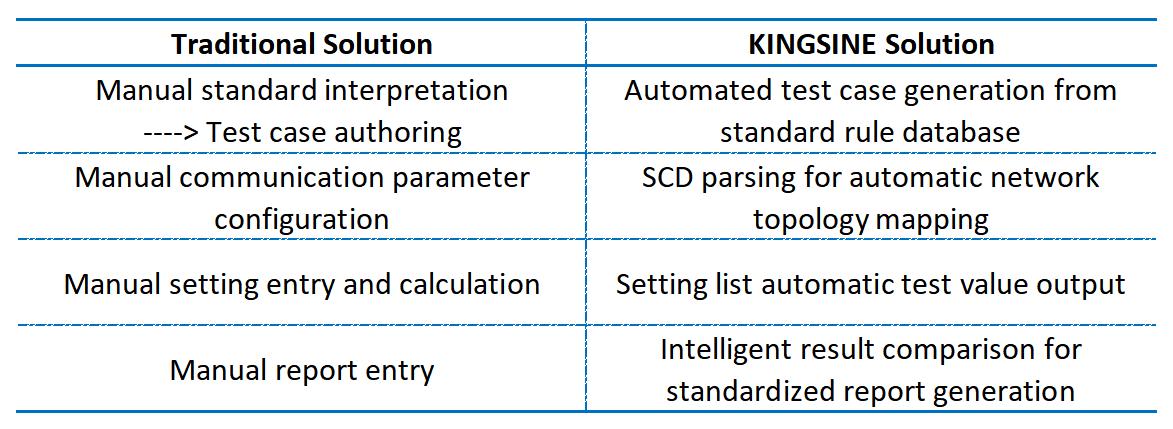

Ventaja competitiva diferenciada

• Pila de tecnología Trinity: Motor base de reglas estándar + núcleo de análisis inteligente SCD + algoritmo de conversión de valor de prueba de ajuste

• Escenarios aplicables: Puesta en servicio de nuevas subestaciones, pruebas de conexión a la red de dispositivos de protección, pruebas de mantenimiento de rutina, verificación de modificación de lógica
