La transición hacia subestaciones digitales y redes inteligentes ha cambiado fundamentalmente los requisitos para las pruebas de protección. Los ingenieros de campo ya no solo verifican si un relé se dispara; verifican sistemas integrados complejos que manejan protección, medición y control. Este cambio técnico hace que la elección de un equipo de inyección secundaria sea más crítica que nunca.
Dispositivos Electrónicos Inteligentes (IED) que se comunican mediante estándares IEC 61850. Estos dispositivos digitales requieren un enfoque de prueba que equilibre la lógica de software sofisticada con alto rendimiento en hardware. Como se discute en nuestra guía sobre Prueba de Inyección Primaria vs. Secundaria, la inyección secundaria sigue siendo el estándar para la verificación precisa de la lógica.
Sin embargo, la "digitalización" de la red no significa que el hardware sea menos importante. Al contrario, debido a que los relés digitales ahora realizan múltiples roles—como Medición de Fase (PMU) y medidores de alta precisión para ingresos—las fuentes analógicas utilizadas para probarlos deben cumplir estándares más estrictos de precisión y versatilidad.
La decisión principal de hardware a menudo se reduce al número de canales disponibles.
Unidades de tres fases están diseñadas para la protección de distribución sencilla. Brillas en la prueba de relés de sobretensión, sobrecorriente y frecuencia en entornos donde no está presente la lógica multi-terminal. Si tu alcance de mantenimiento se limita a alimentadores radiales simples, una unidad de tres fases ofrece una solución fiable y enfocada.
En una subestación digital moderna, los esquemas de protección como el diferencial de transformador y la protección de barras se gestionan a través de algoritmos complejos. Un equipo de inyección secundaria de seis fases es esencial para estos escenarios. Proporciona las doce fuentes independientes (seis corrientes, seis tensiones) necesarias para simular fallos a través de múltiples grupos de bobinado o segmentos de alimentador simultáneamente.
Por ejemplo, para probar un relé diferencial digital de transformador se requiere inyectar corrientes en ambos lados de alta y baja tensión. Un tester de 6 fases permite esta simulación completa del sistema en un solo paso, asegurando que la lógica digital calcule correctamente las corrientes diferenciales y de restricción sin requerir múltiples ejecuciones de prueba o puesta a tierra manual riesgosa.
Puede parecer contraintuitivo que una red digital requiera mejor hardware analógico, pero la conexión es clara al observar la funcionalidad de los IED y la geografía de la red.
Los relés digitales de hoy en día a menudo reemplazan medidores de energía separados. Se espera que cumplan con los estándares de medición de Clase 0.2 o Clase 0.5. Para verificar estos dispositivos, un medidor de protección portátil debe ofrecer una precisión de salida del 0.05%. Esta alta precisión asegura que el equipo de prueba pueda funcionar como fuente de referencia, permitiendo a los ingenieros calibrar los módulos integrados de medición durante la misma ventana en que prueban la lógica de protección.

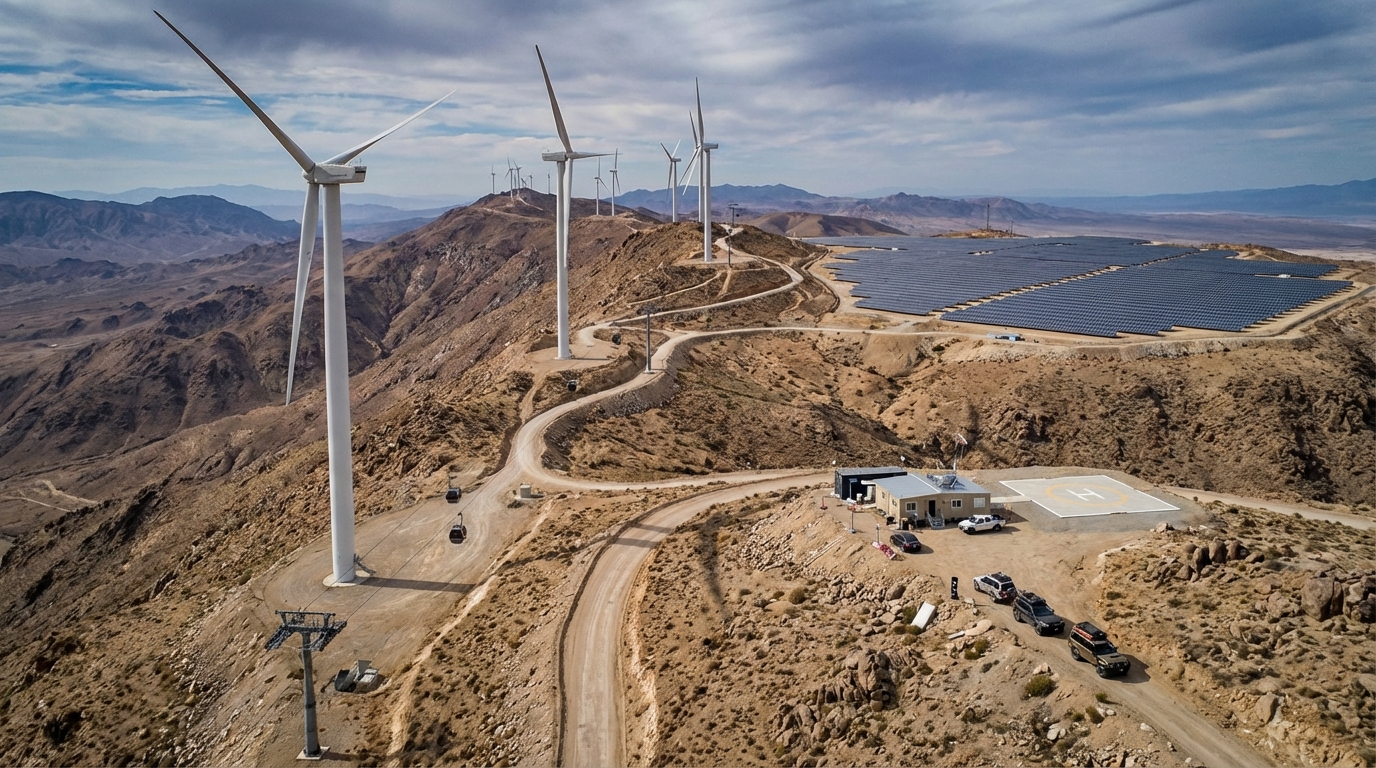

La digitalización está estrechamente ligada al auge de las energías renovables. Las plantas eólicas y solares se encuentran a menudo en zonas remotas con acceso difícil. Esto hace que el peso del equipo sea un factor primordial en la eficiencia operativa. Mientras que los conjuntos de 6 fases tradicionales eran pesados y requerían equipos de múltiples personas, la ingeniería moderna ha producido unidades como la KFA320 (KINGSINE KFA320 Mini Universal Protection Relay Test Set). Pesando solo 3.8kg, ofrece capacidad completa de 6 fases en un formato portátil, permitiendo a un solo ingeniero realizar comisionamientos digitales complejos en cualquier entorno.
Muchas utilidades buscando modernizar su flota están buscando una alternativa al Omicron CMC 356 que se ajuste a presupuestos más estrictos mientras mantiene la paridad técnica. Una alternativa exitosa debe proporcionar la misma salida de corriente robusta y flexibilidad de software, pero con ventajas adicionales en condiciones de campo modernas.
Características clave del KFA320 incluyen:
Diseño Modular: La capacidad de reemplazar un módulo de potencia en sitio en 10 minutos reduce significativamente el tiempo de inactividad en comparación con los reembolsos en fábrica.
Integración IEC 61850: El soporte nativo para GOOSE y Valores Muestreados es irrenunciable para garantizar la viabilidad futura.
Bibliotecas de plantillas: El acceso a más de 500 plantillas de relé preconfiguradas (soportando RIO/XRIO) asegura que la transición de plataformas heredadas a un nuevo sistema sea fluida para el equipo de ingenieros.
En un entorno digital, la interfaz entre el tester y el PC o tableta es tan importante como las salidas de salida. El software moderno debe permitir pruebas automatizadas y informes completos. Al utilizar un paquete de software que maneja todo, desde rampas manuales básicas hasta simulaciones transitorias avanzadas, los ingenieros pueden asegurarse de que cada elemento de protección digital se verifique contra su archivo de configuración específico con precisión.
La evolución de la red requiere un cambio en cómo vemos el equipo de prueba. El paso de la fase trifásica a la fase seis fases está impulsado por la complejidad de la lógica de protección digital, mientras que la necesidad de alta precisión y portabilidad está impulsada por la naturaleza multifuncional y distribuida de los activos modernos. Al elegir un medidor de seis fases portátil y de alta precisión, los ingenieros pueden cumplir con los requisitos técnicos de las subestaciones digitales de hoy en día, al tiempo que aseguran máxima eficiencia en el campo.
Si bien la protección básica podría no necesitarlo, los IEDs digitales modernos incluyen funciones de medición. Necesitas una precisión de 0.05% para verificar estos componentes de medición según los estándares de la industria.
Sí. Un probador de 6 fases es completamente compatible hacia atrás. Proporciona la flexibilidad para manejar relés de distribución simples así como esquemas de protección de transmisión complejos.
Minimiza el tiempo de inactividad. En lugar de enviar toda la unidad al fabricante durante semanas, un técnico puede cambiar un módulo en 10 minutos, manteniendo el equipo en el campo donde pertenece.
