Transformador de instrumento de baja potencia (LPIT) en subestaciones digitales: de la teoría a la práctica de protección por relés

Mar 19, 2023
Table of Content [Hide]

    El LPIT (Transformador de Instrumento de Baja Potencia) es un dispositivo de medición y protección utilizado en sistemas eléctricos, diseñado para convertir altos voltajes y grandes corrientes en señales analógicas de baja potencia para su posterior procesamiento y análisis digital. La aplicación de la tecnología LPIT ha hecho que el monitoreo, control y protección del sistema eléctrico sean más precisos, eficientes y confiables.



    Concepto Básico de LPIT

    El LPIT (Transformador de Instrumento de Baja Potencia) es un dispositivo de transformación de voltaje o corriente caracterizado por una potencia de salida extremadamente baja, típicamente del orden de los milivatios. En comparación con los transformadores de instrumentos electromagnéticos tradicionales, un LPIT proporciona señales analógicas de bajo nivel en su salida. Estas señales pueden conectarse directamente a equipos electrónicos de medición y protección, lo que permite una adquisición y procesamiento de datos de alta precisión.

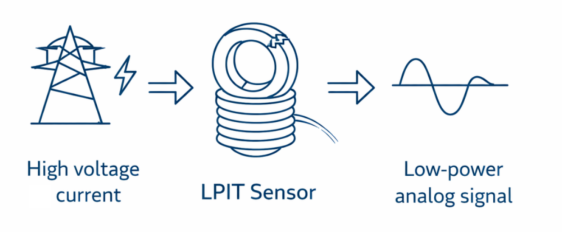

    El principio de funcionamiento de un LPIT se basa en la inducción electromagnética o en efectos ópticos. Mediante el uso de elementos sensores especialmente diseñados, convierte el alto voltaje o la gran corriente del lado primario en una relación fija en una señal analógica de baja potencia en el lado secundario. Para garantizar la precisión y estabilidad de la señal durante la transmisión, el sistema debe cumplir con los requisitos de inmunidad EMC de la norma IEC 61869-6 y utilizar cables blindados o fibras ópticas para reducir la pérdida de transmisión y las interferencias, mejorando así eficazmente la fiabilidad de los resultados de la medición.

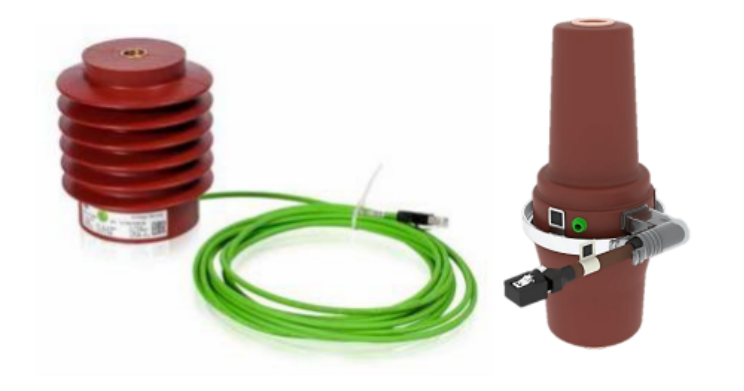

    LPIT

    Ventajas del LPIT

    • Medición de alta precisión: El LPIT puede proporcionar mediciones de voltaje y corriente altamente precisas, con un rango de error mucho menor que el de los transformadores de instrumentos tradicionales, cumpliendo con los requisitos de los sistemas eléctricos modernos para la medición y protección de alta precisión.

    • Salida de baja potencia: Debido a que la potencia de salida es extremadamente baja, el autoconsumo de un LPIT durante la operación es mínimo. Esto ayuda a reducir el consumo total de energía del sistema, en línea con la tendencia ecológica de ahorro de energía.

    • Buena linealidad y amplio ancho de banda: El LPIT mantiene una salida lineal en un amplio rango de frecuencias, reflejando con precisión los cambios en las señales del lado primario. Esto lo hace adecuado para diversos entornos complejos de sistemas eléctricos.

    • Fuerte inmunidad a las interferencias electromagnéticas: Con un diseño y materiales especiales, un LPIT tiene una capacidad mucho mayor para suprimir las interferencias electromagnéticas en comparación con los transformadores electromagnéticos tradicionales. Puede operar de manera estable en entornos severos con alto voltaje y gran corriente.

    • Alta seguridad: La salida del lado secundario de un LPIT es una señal de baja potencia. Incluso si ocurre un cortocircuito o un circuito abierto, no producirá sobretensiones o sobrecorrientes peligrosas, garantizando así la seguridad del personal y del equipo.




    Campos de Aplicación del LPIT

    • Subestaciones inteligentes: En las subestaciones inteligentes, los LPIT se utilizan junto con las unidades de fusión (MU) para convertir señales analógicas en señales digitales. Estas señales digitales se transmiten a través de Ethernet de fibra óptica a dispositivos de protección, control y medición, logrando la digitalización completa de la estación y el intercambio de información.

    • Sistemas de corriente continua de alta tensión (HVDC): Los LPIT pueden medir con precisión el voltaje y la corriente continua, proporcionando un soporte de datos confiable para el control y la protección de los sistemas de transmisión HVDC.

    • Sistemas de generación de energía renovable: En sistemas de generación de energía eólica, solar y otros sistemas renovables, los LPIT se utilizan para medir el voltaje y la corriente en las salidas de los generadores y en los puntos de conexión a la red, permitiendo el monitoreo y control en tiempo real del estado de generación.

    • Sistemas eléctricos industriales: Los LPIT se utilizan ampliamente en los sistemas eléctricos de grandes empresas industriales para la medición de energía, protección de equipos y monitoreo de la calidad de la energía, mejorando así el nivel de automatización e inteligencia de la gestión de la energía industrial.





    Relación Entre LPIT y Unidad de Fusión (MU)

    La señal analógica de baja potencia emitida por un LPIT necesita ser muestreada y digitalizada sincrónicamente por una unidad de fusión (MU), que la convierte en una señal digital conforme al estándar IEC 61850-9-2LE. De esta manera, puede ser reconocida y utilizada por los relés de protección digital, dispositivos de control y dispositivos de medición de nueva generación.

    Como puente entre un LPIT y el equipo secundario, la unidad de fusión realiza tareas críticas como el acondicionamiento de la señal, la sincronización del muestreo, el empaquetado de datos y la transmisión de comunicación. Su rendimiento impacta directamente en la precisión de la medición y la confiabilidad de todo el sistema.



    Tendencias de Desarrollo de la Tecnología LPIT

    A medida que los sistemas eléctricos continúan avanzando hacia una mayor inteligencia y digitalización, se imponen requisitos de rendimiento más altos a los transformadores de instrumentos. La tecnología LPIT también está innovando y mejorando continuamente, lo que se refleja principalmente en los siguientes aspectos:

    • Clase de precisión superior: Desarrollo de LPIT con clases de precisión más altas para cumplir con los estrictos requisitos de medición y protección de sistemas eléctricos de ultra alta tensión y gran capacidad.

    • Diseño integrado: Integración de LPIT con unidades de fusión y dispositivos de protección/control en una unidad compacta "todo en uno" para reducir el espacio ocupado y los costos de instalación.

    • Nuevos materiales de detección: Exploración y aplicación de nuevos materiales de detección, como cristales ópticos y nanomateriales, para mejorar aún más el rendimiento y la estabilidad de los LPIT.

    • Funciones inteligentes: Equipar los LPIT con funciones inteligentes como el autodiagnóstico y la autocalibración para permitir el monitoreo del estado en tiempo real y la alerta temprana de fallas, mejorando así la eficiencia de la operación y el mantenimiento del dispositivo.


    El LPIT, como tecnología de medición de vanguardia en sistemas eléctricos, proporciona una base sólida para la actualización inteligente de la red. Sus ventajas de alta precisión, bajo consumo de energía y fuerte capacidad antiinterferente le otorgan amplias perspectivas de aplicación en redes inteligentes, integración de energía renovable, automatización industrial y otros campos.

    Con la continua maduración y refinamiento de esta tecnología, los LPIT desempeñarán un papel cada vez más importante en los futuros sistemas eléctricos, ayudando a construir una infraestructura energética más segura, eficiente y ecológica, y proporcionando un soporte de energía eléctrica confiable para el desarrollo social y económico.



    Aplicación del KINGSINE KFA320 en la Simulación de Señales LPIT en Protección de Relés

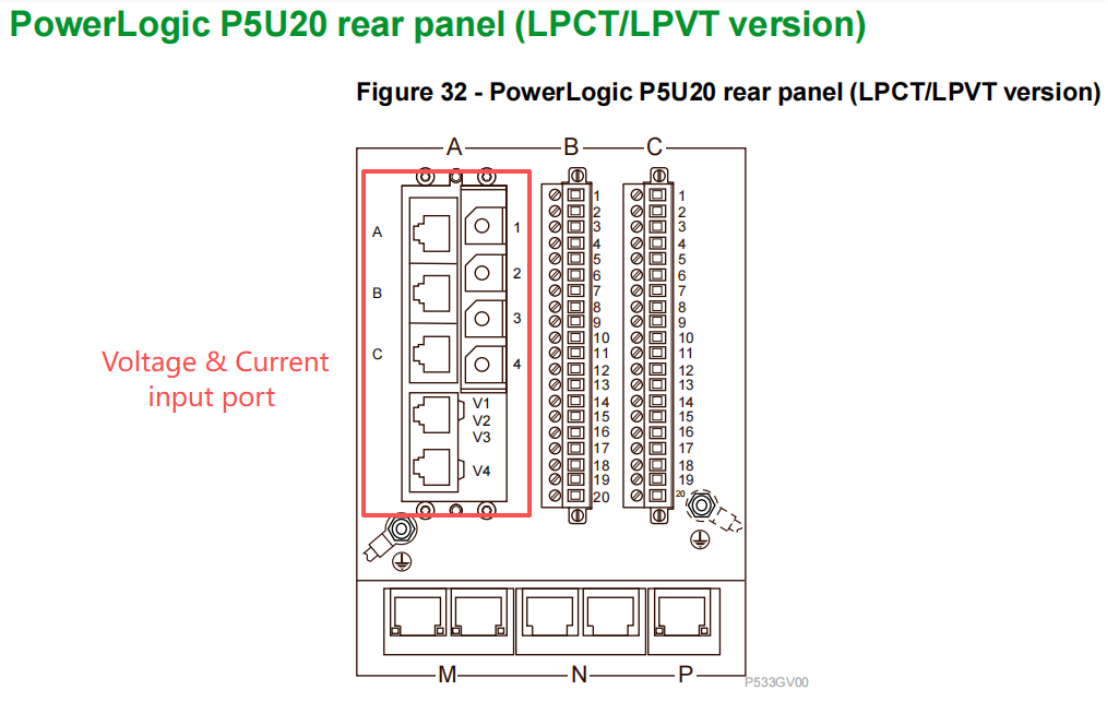

    Para probar dispositivos de protección basados en LPIT, el equipo de prueba de relés KFA320 proporciona una solución de prueba integral. Por ejemplo, utilizando un relé de protección y control Schneider PowerLogic™ P5 como dispositivo de prueba (sus terminales de entrada se muestran en la figura a continuación), el procedimiento es el siguiente:

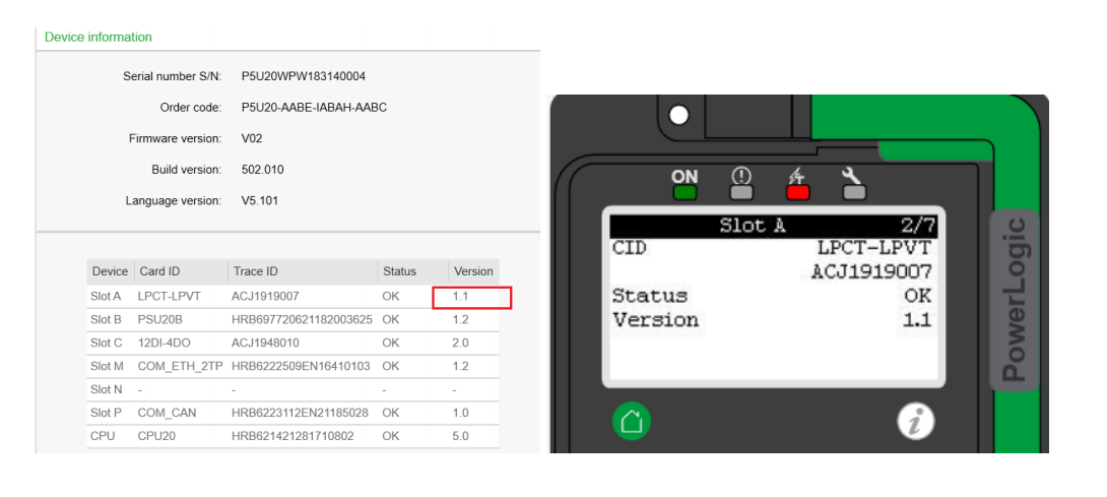

    (1) Configuración del modo LPIT: Establezca el modo de funcionamiento LPIT del relé P5 en LPCT+LPVT (Transformador de Corriente de Baja Potencia + Transformador de Voltaje de Baja Potencia).

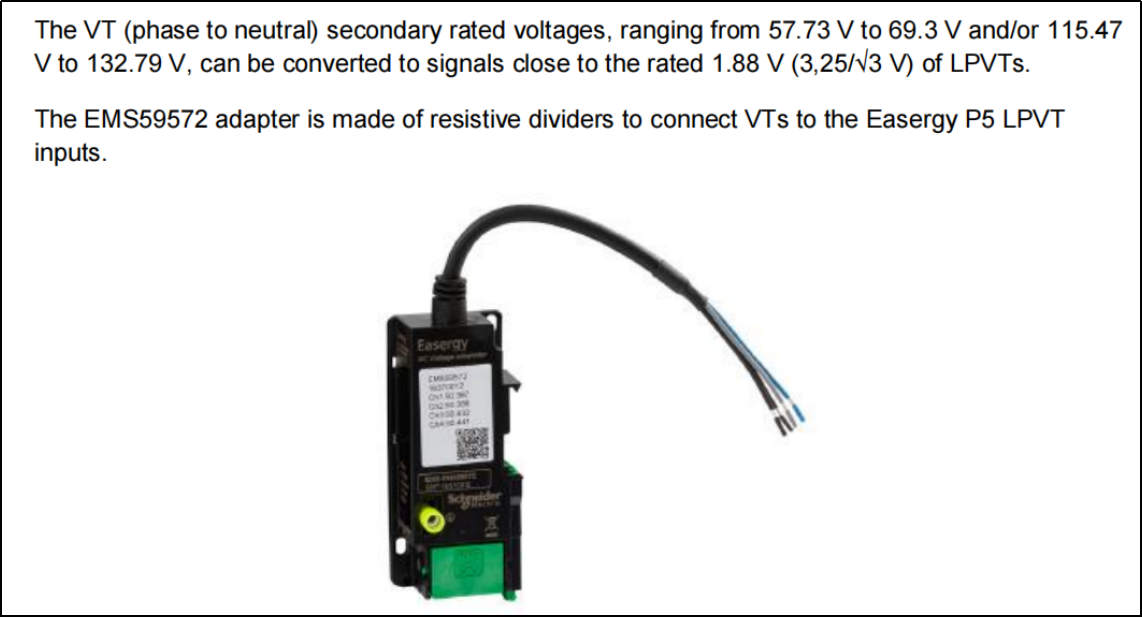

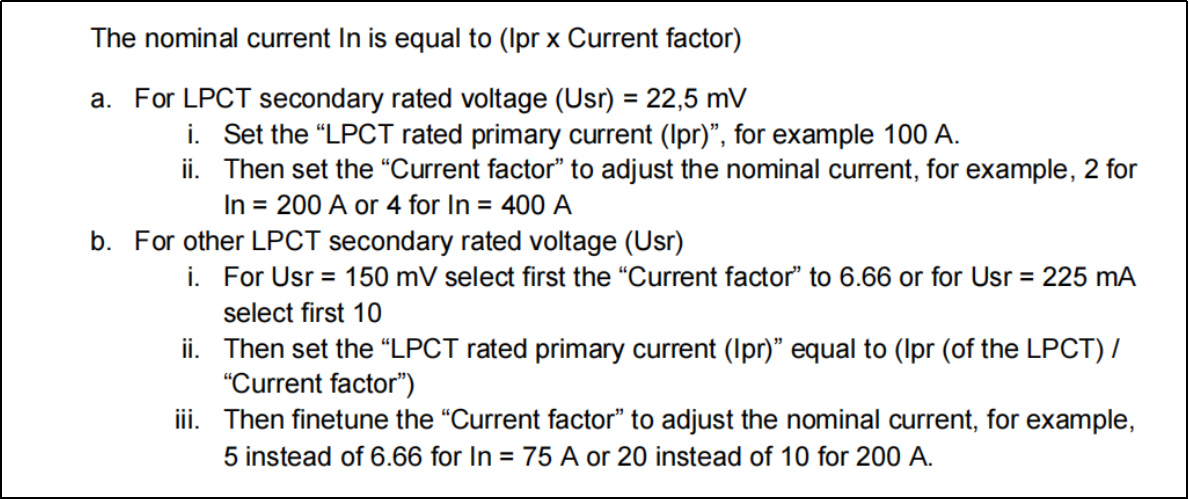

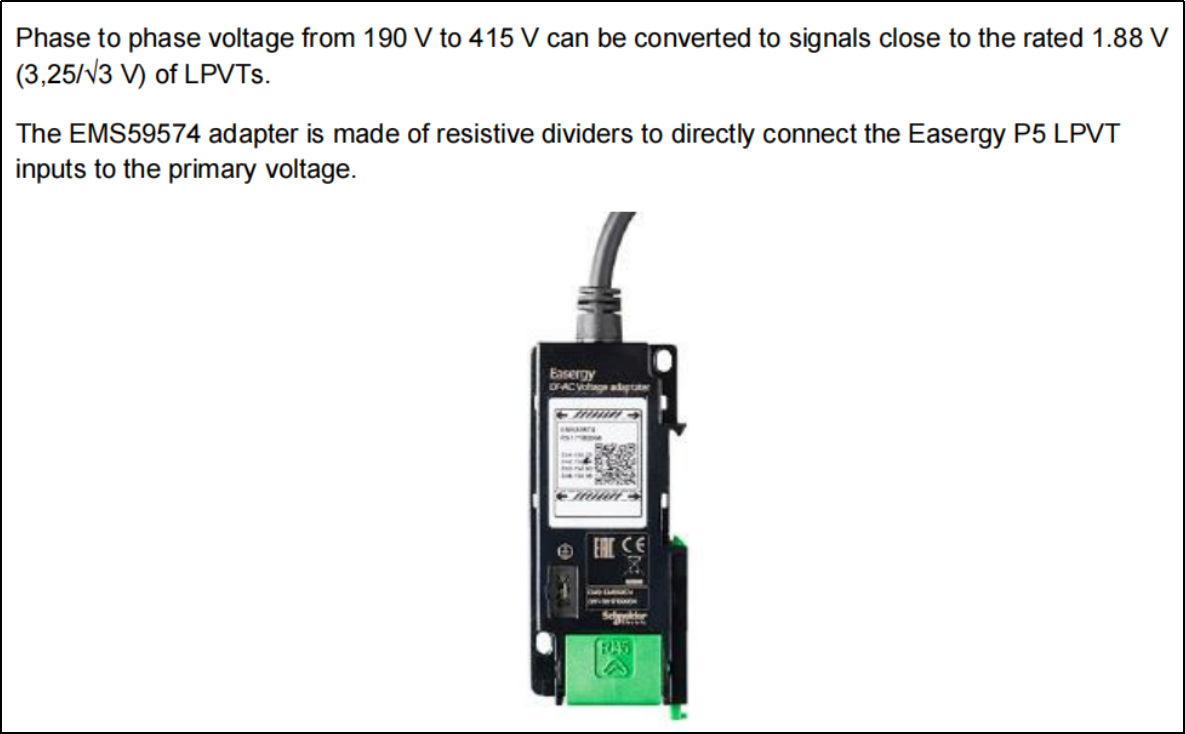

    (2) Configuración de relación: Configure las relaciones de transformación LPVT y LPCT correspondientes.

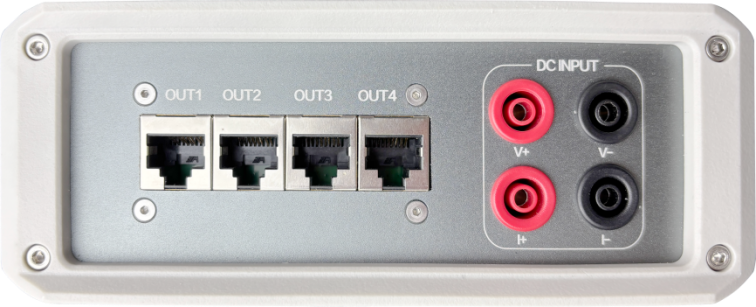

    (3) Configuración del probador: Configure el equipo de prueba de relés de protección KFA320 (la figura siguiente muestra la caja de prueba LPIT, incluyendo una vista lateral del dispositivo).

    LPIT Adapter


    LPIT Adapter

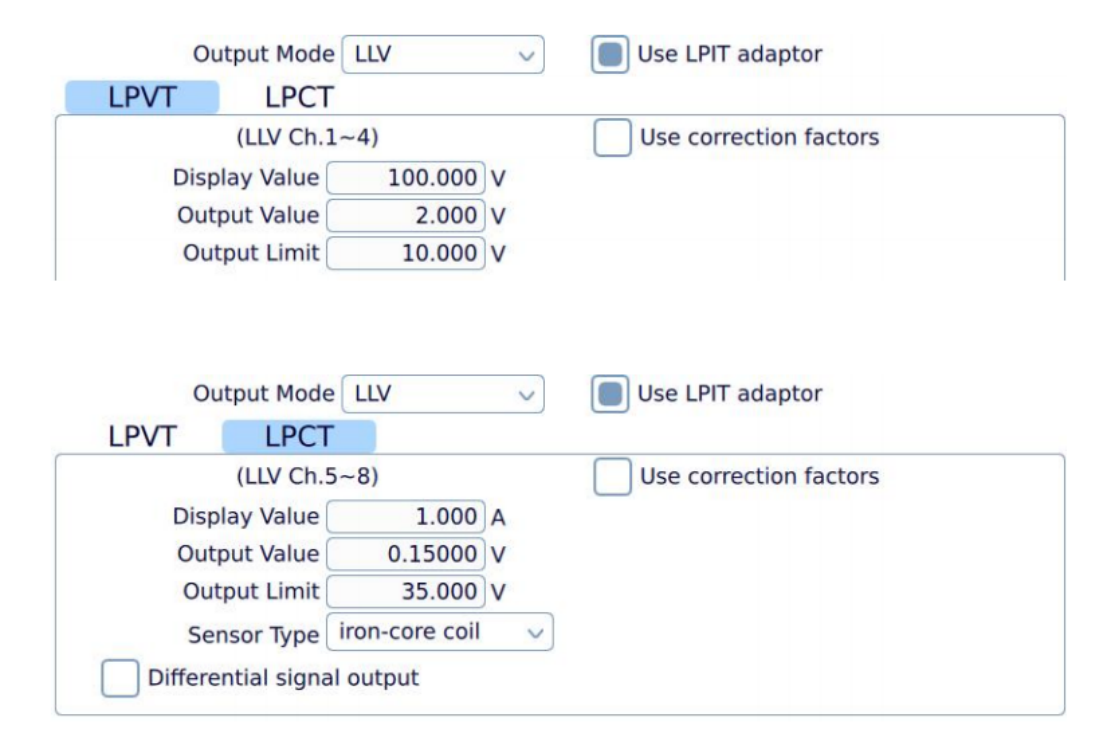

    (4) Conexiones y software: Conecte las salidas OUT1–OUT4 del KFA320 a las interfaces de entrada de voltaje/corriente RJ45 del relé (la pantalla de configuración del software se muestra en la figura a continuación).

    protection relay tester software


    (5) Modo de prueba: Una vez configurado el software, cambie el KFA320 al modo de salida LLV. Las pruebas de función de protección posteriores se pueden realizar exactamente de la misma manera que con un modo de prueba de dispositivo de protección tradicional.
