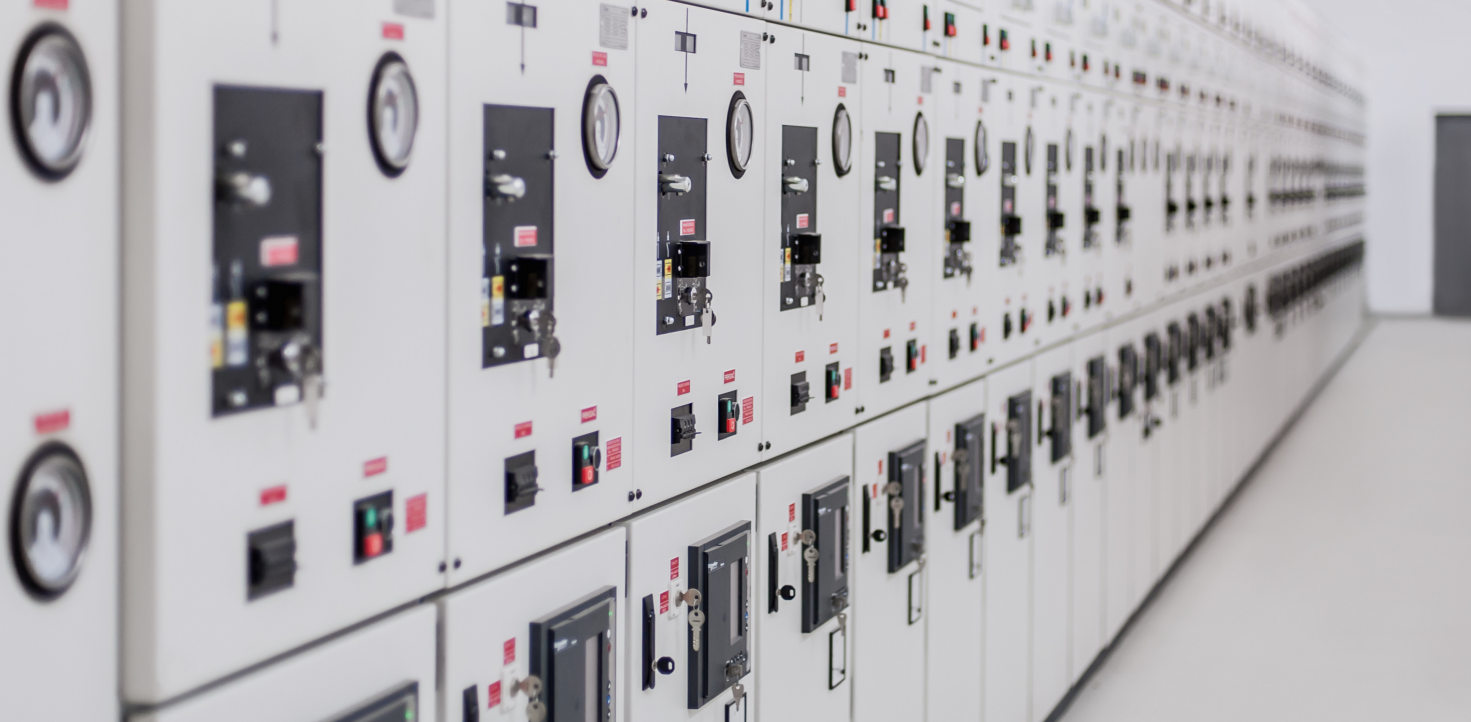

El mantenimiento de subestaciones es una de las prácticas más críticas para garantizar la seguridad, confiabilidad y eficiencia de la red eléctrica. Las subestaciones convierten la electricidad de alto voltaje transmitida a largas distancias en niveles más bajos y utilizables para hogares, empresas e industrias. También proporcionan funciones de conmutación, protección y control que mantienen el flujo de electricidad sin interrupciones.

Sin embargo, las subestaciones operan bajo un estrés eléctrico y ambiental constante. Sin las pruebas y el mantenimiento adecuados, incluso la falla de un solo componente, ya sea un transformador, un disyuntor o un relé de protección, puede causar apagones, daños en los equipos y costosos tiempos de inactividad. Este artículo explica los procedimientos clave de mantenimiento de subestaciones, los métodos de prueba para los componentes principales y las tendencias modernas en el monitoreo predictivo.

Procedimientos de mantenimiento de subestaciones

1. Pruebas de aceptación en fábrica (FAT)

Antes del envío, las pruebas de aceptación en fábrica garantizan que los componentes de la subestación cumplan con los requisitos de diseño y rendimiento. Las FAT suelen incluir:

Pruebas de transformadores: resistencia de devanado, resistencia de aislamiento, comprobaciones de relación y polaridad.
Pruebas de disyuntores: resistencia de contacto, operación mecánica, sincronización.
Pruebas de relés: características de activación y desactivación, ajustes lógicos, verificación de funciones.

2. Pruebas de aceptación en sitio (SAT)

Una vez entregado, las pruebas de aceptación en sitio confirman que el equipo se integra correctamente en la red activa. Las SAT validan la compatibilidad eléctrica, la conexión a tierra, la integridad del cableado y la confiabilidad operativa en condiciones de campo.

3. Puesta en servicio (Commissioning)

La puesta en servicio es una etapa crítica de las pruebas de la subestación antes de que la instalación entre en servicio. Las actividades incluyen:

Cotejo de las hojas de datos del fabricante.
Inspección por daños de transporte.
Verificación de la interacción entre equipos viejos y nuevos en proyectos de renovación.
Pruebas de banco de carga para la capacidad del transformador.
Estudios integrales de coordinación de relés de protección.

Mejores prácticas de puesta en servicio:

Resultados de pruebas de referencia para servir como referencia para el mantenimiento futuro.
Probar todo el esquema de protección, no solo los dispositivos individuales.
Esforzarse por lograr una disponibilidad ultra alta (99.99999%), limitando el tiempo de inactividad a solo unos pocos segundos al año.

4. Mantenimiento preventivo y predictivo

La confiabilidad a largo plazo depende de una combinación de mantenimiento preventivo (inspecciones y pruebas programadas) y mantenimiento predictivo (monitoreo en tiempo real).

El mantenimiento preventivo incluye:

Pruebas anuales o trienales de aceite de transformadores, resistencia de aislamiento y resistencia de devanados.
Inspección de disyuntores, comprobaciones de resistencia de contacto, lubricación y limpieza.
Calibración de relés de protección y pruebas lógicas.
Termografía de barras colectoras para detectar puntos calientes.

El mantenimiento predictivo utiliza:

Análisis de gases disueltos (DGA) en transformadores.
Monitoreo de descargas parciales.
Sensores IoT para seguimiento de temperatura, vibración y carga.
Análisis de datos para predecir fallas antes de que ocurran.

5. Mantenimiento correctivo

El mantenimiento correctivo aborda los problemas que surgen inesperadamente, tales como:

Sustitución de aisladores agrietados o contaminados.
Reparación de cableado o conexiones dañadas.
Revisión de los mecanismos de los disyuntores.
Sustitución de emergencia de componentes de transformadores averiados.

Equipos y métodos de prueba de subestaciones

Pruebas de relés de protección

Las pruebas de relés garantizan que los sistemas de protección detecten fallas con precisión y activen los disyuntores en el momento adecuado. Los métodos comunes incluyen:

Pruebas funcionales de activación/desactivación.
Pruebas de esquema de extremo a extremo utilizando condiciones de falla simuladas.
Verificación lógica para ajustes de relés y enclavamientos.

Normas pertinentes: IEEE C37.90, IEC 60255.

Equipo de prueba de relés de protección:

Un equipo de prueba de relés de protección profesional es esencial para verificar el rendimiento de los relés de subestación. Los mejores probadores de relés deben ofrecer alta precisión manteniendo la portabilidad y facilidad de uso.

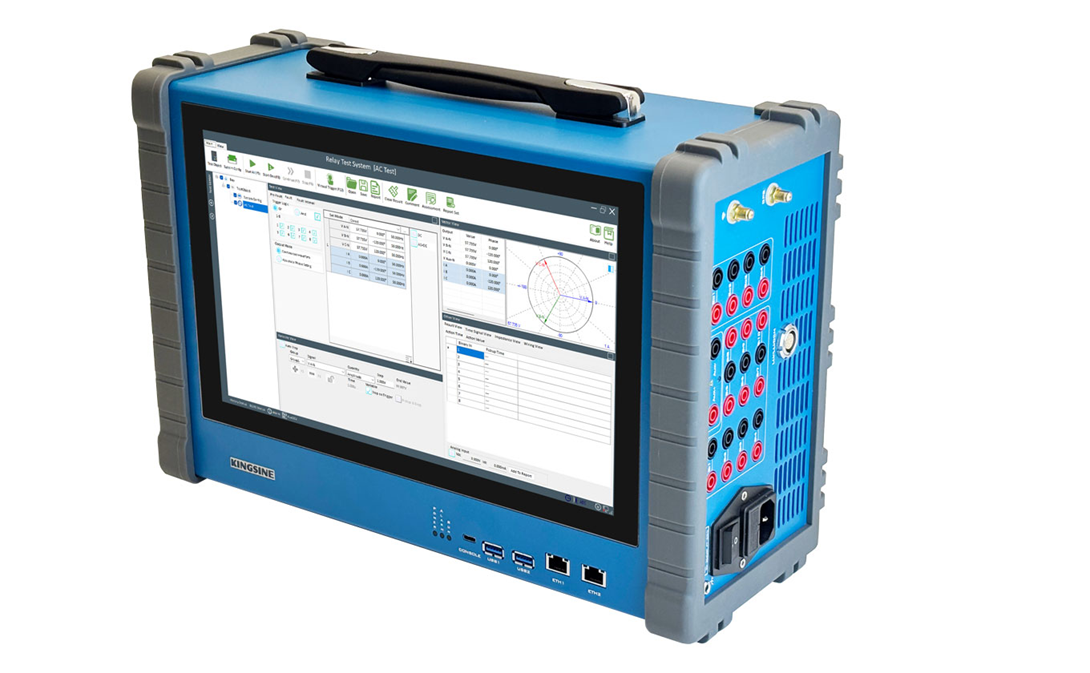

El probador de relés de KINGSINE es un verdadero cambio de juego en este campo. Con su batería incorporada y software intuitivo, ofrece una verdadera experiencia plug-and-play: no se requiere fuente de alimentación externa ni conexión a computadora. Con un peso de solo 3.8 kg, es excepcionalmente liviano, portátil y conveniente para los ingenieros de campo.

Pruebas de disyuntores

Las pruebas de disyuntores garantizan una interrupción confiable de fallas y operaciones de conmutación seguras. Los métodos incluyen:

Análisis de sincronización: Confirma que los tiempos de apertura/cierre están dentro de la tolerancia.
Pruebas de inyección de corriente primaria: Validan los mecanismos de disparo con corrientes de falla reales.
Pruebas de inyección secundaria: Confirman la coordinación de los relés con la operación del disyuntor.

Normas pertinentes: IEEE C37, IEC 62271.

Pruebas de transformadores

Los transformadores se encuentran entre los activos más costosos y vitales de la subestación. Los métodos clave de prueba de transformadores incluyen:

Prueba de relación de transformación (TTR): Confirma la relación entre los devanados primario y secundario.
Prueba de resistencia de devanado: Detecta malas conexiones o espiras en cortocircuito.

Normas pertinentes: IEC 60076, IEEE C57.

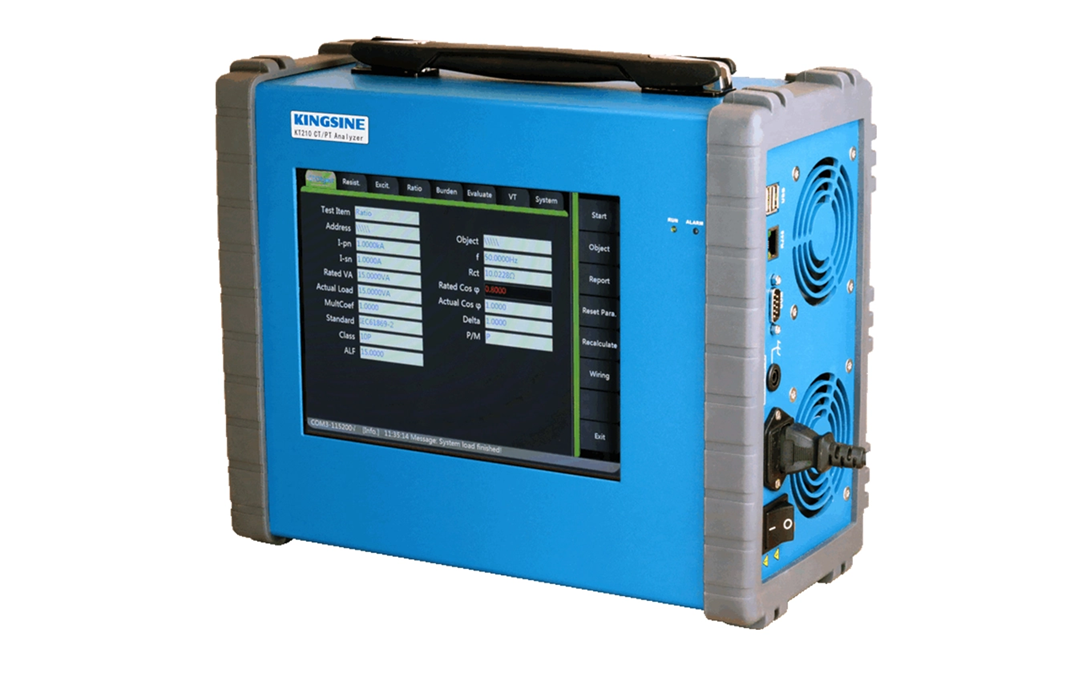

El analizador CT/PT de KINGSINE presenta un diseño compacto y portátil que pesa solo 8 kg, lo que lo hace ideal para pruebas de campo en sistemas de potencia, instalaciones de fabricación de transformadores de corriente o entornos de laboratorio. Combina la comodidad del peso ligero con una amplia gama de funciones potentes, ofreciendo un rendimiento excepcional y ventajas únicas para los profesionales de la industria. Haga clic en el enlace para conocer más detalles: Analizador CT/PT.

Tendencias modernas en el mantenimiento de subestaciones

Subestaciones digitales: Adopción de comunicación basada en IEC 61850 para automatización y monitoreo remoto.
Mantenimiento basado en la condición (CBM): Transición de programas fijos a decisiones basadas en datos.
Drones y cámaras infrarrojas: Inspección remota de equipos de alta tensión.
Software centralizado de gestión de activos: Seguimiento de la salud del equipo, resultados de pruebas y análisis predictivo.

Conclusión

El mantenimiento de subestaciones no es una tarea única, sino una responsabilidad continua del ciclo de vida. Desde la aceptación en fábrica hasta el monitoreo predictivo, cada fase garantiza que los transformadores, disyuntores y relés de protección sigan siendo confiables. Las empresas de servicios públicos que adoptan prácticas modernas de prueba de subestaciones y tecnologías digitales pueden reducir significativamente las interrupciones, extender la vida útil de los activos y ofrecer un suministro de energía ininterrumpido a los consumidores.
