Software de prueba de relés KRT: prueba de protección de sobrecorriente

Resumen del módulo

El módulo de Prueba de Protección de Sobrecorriente es un componente central de KRT, diseñado específicamente para verificar y depurar diversas funciones de protección de sobrecorriente (50/51/67/67N, etc.) en sistemas eléctricos. Ofrece soluciones de prueba integrales, flexibles e intuitivas, adecuadas para escenarios como I+D de dispositivos de relés de protección, pruebas de aceptación en fábrica, puesta en marcha in situ de dispositivos de relés de protección en subestaciones y mantenimiento periódico.

Funciones principales destacadas

1. Capacidades de prueba integrales

• Soporta pruebas de sobrecorriente de fase a tierra, fase a fase y de componentes de secuencia (secuencia positiva I₁, secuencia negativa I₂, secuencia cero I₀).

• Compatible con curvas características de tiempo definido y tiempo inverso.

• Elementos de protección de sobrecorriente configurables direccionales (67/67N) o no direccionales (50/51).

• Adaptable a varios tipos de fallas (monofásica a tierra, cortocircuitos entre fases, etc.).

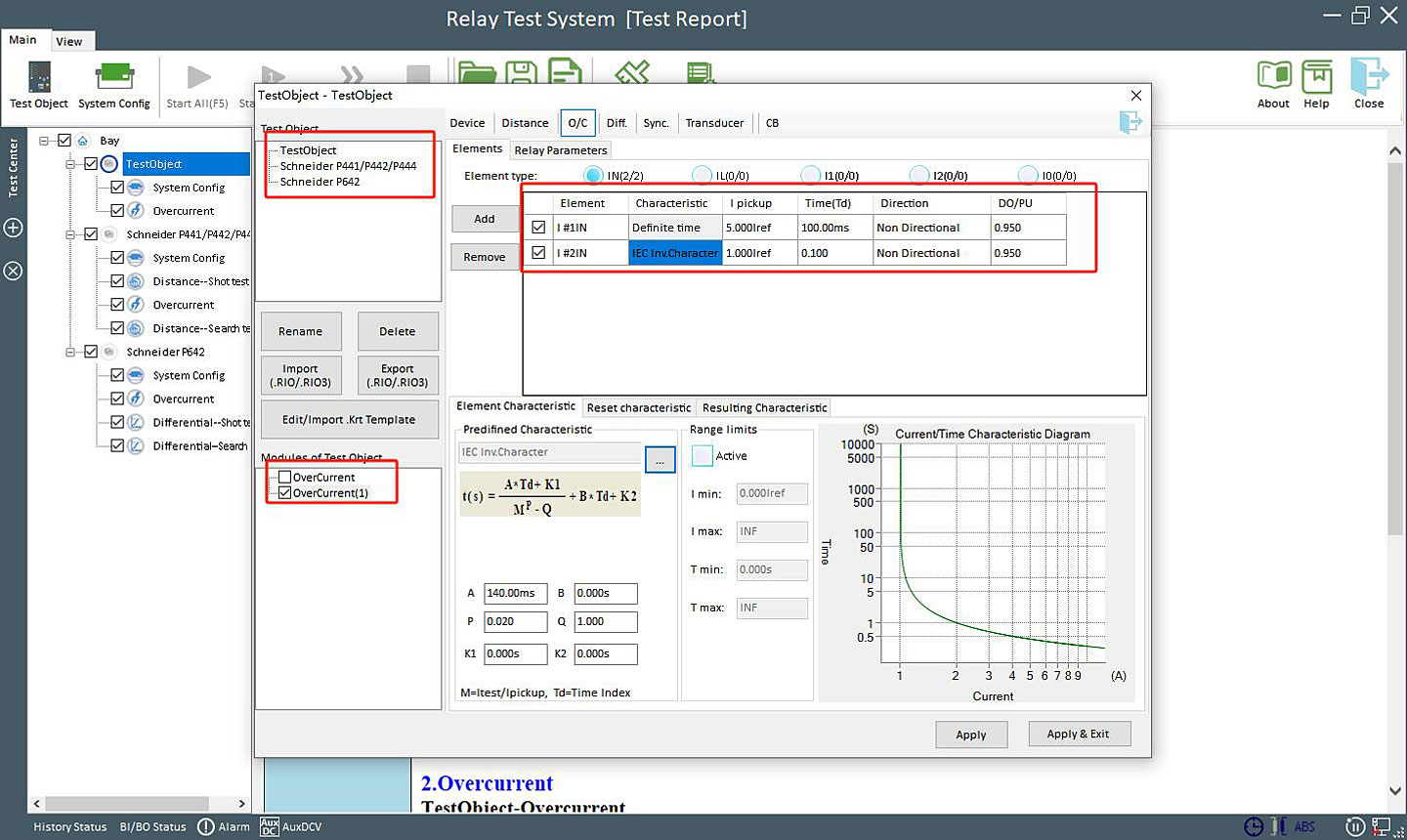

• Permite la adición simultánea de múltiples objetos de prueba de sobrecorriente, cada uno con soporte para múltiples módulos de sobrecorriente, y cada módulo con diferentes elementos de sobrecorriente.




2. El software admite plantillas de dispositivos de protección preconfiguradas y permite importar archivos de configuración XRIO de dispositivos de protección para obtener rápidamente sus ajustes de protección de sobrecorriente configurados.

3. Configuración de parámetros de precisión

• Permite la configuración independiente de los ajustes de sobrecorriente correspondientes, constantes de tiempo y parámetros de curva de tiempo inverso basados en diferentes tipos de fallas (fase a tierra, fase a fase, componentes de secuencia).

• Garantiza que las condiciones de prueba coincidan con precisión con los requisitos de protección reales.

4. Visualización intuitiva de errores

• Rango de tolerancia de valor de corriente y rango de tolerancia de valor de tiempo configurables.

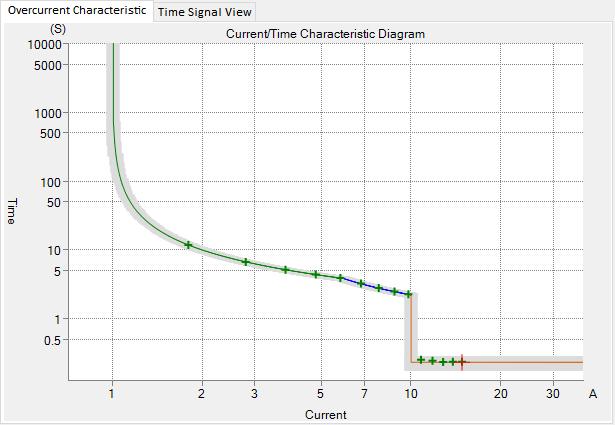

• Muestra el rango de error de tiempo total (área sombreada) en el gráfico de la curva característica, proporcionando una confirmación visual inmediata de si los resultados de la prueba cumplen con las especificaciones.




5. Prueba de ajuste de curva de múltiples secciones

• Soporta la configuración simultánea de múltiples curvas características de sobrecorriente (por ejemplo, tiempo definido de Sección I, tiempo inverso de Sección II).

• El software sintetiza automáticamente una curva característica de sobrecorriente completa y continua basada en los valores de arranque y los parámetros de tiempo configurados para las pruebas, simulando con precisión la lógica de protección real. Esto simplifica significativamente los procedimientos de prueba para la protección coordinada de múltiples secciones.

6. Gestión flexible del esquema de prueba
Permite la creación de múltiples esquemas de curvas características de sobrecorriente. Los usuarios pueden habilitar o deshabilitar selectivamente cualquier esquema de curva para pruebas, facilitando la verificación específica del escenario o las pruebas por lotes.

7. Evaluación inteligente de resultados
El software analiza automáticamente cada resultado de prueba contra las curvas características y los rangos de tolerancia preestablecidos, proporcionando conclusiones inmediatas y claras de "Aprobado" o "Fallido". Esto mejora enormemente la eficiencia y objetividad de las pruebas.

8. Generación de informes profesionales
Genera informes de prueba profesionales (formatos RTF/PDF) con un solo clic. Los informes se categorizan y guardan automáticamente por tipo de falla (por ejemplo, "Informe de prueba de sobrecorriente de fase a fase", "Informe de prueba de sobrecorriente de fase a tierra"), con una presentación clara de los resultados para una fácil referencia y archivo.

9. Informes altamente personalizables

• Permite la inserción del logotipo de la empresa para mejorar el profesionalismo y la identidad de marca.

• Ofrece opciones de formato de informe:

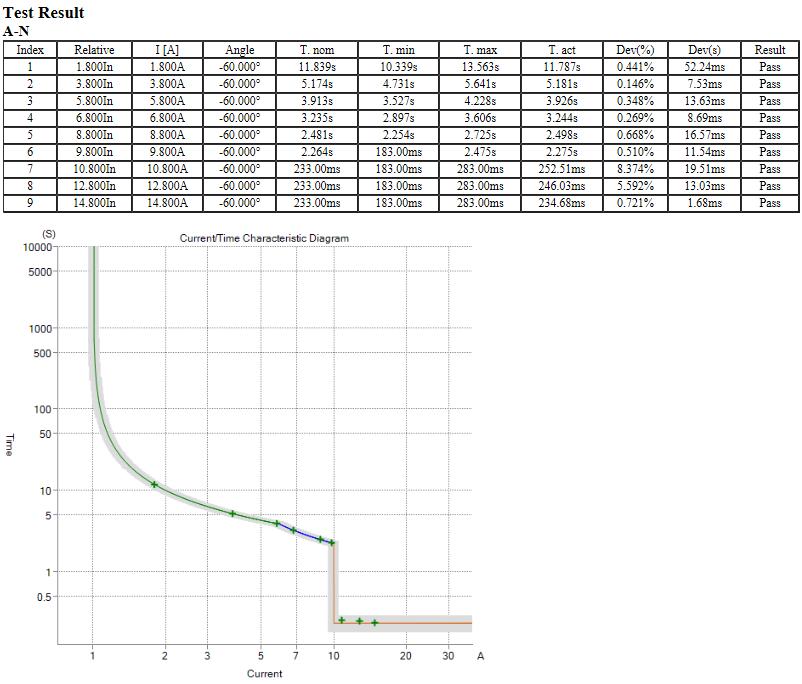

- Formato largo: Incluye curvas características de sobrecorriente detalladas comparando visualmente los puntos de prueba con las curvas teóricas y los rangos de error.

- Informe resumido: Proporciona conclusiones consolidadas de evaluación "Aprobado/Fallido" para todos los elementos de prueba.

Flujo de trabajo de prueba eficiente

1. Inicialización del módulo
Inicie el software de prueba de relés KRT y seleccione el módulo "Prueba de Protección de Sobrecorriente".

2. Configuración del elemento de protección

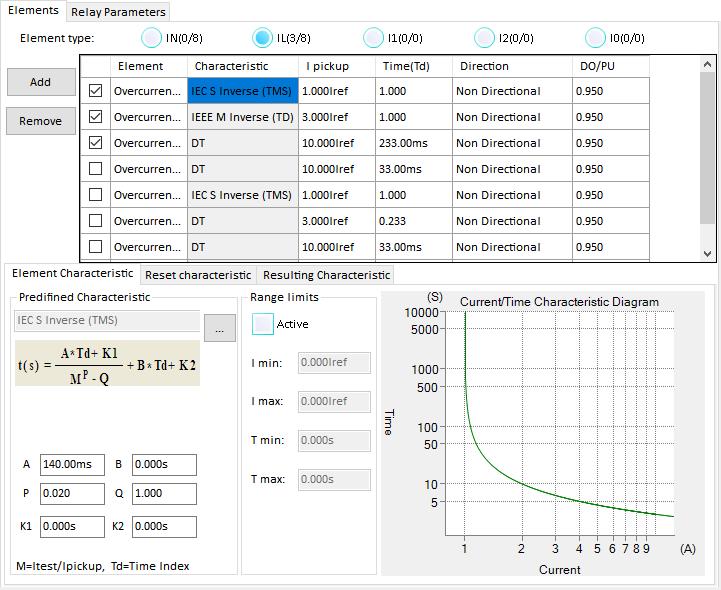

• Seleccione los objetos de prueba: IN (fase a tierra), IL (fase a fase), I1 (secuencia positiva), I2 (secuencia negativa), I0 (secuencia cero).

• Configure las curvas características: establezca parámetros de tiempo definido o tiempo inverso, direccionalidad (direccional/no direccional)
  (Se pueden agregar múltiples elementos y curvas).




3. Ejecución de pruebas e informes

• Agregar puntos de prueba (valores de corriente, tiempo/puntos característicos).

• Ejecutar la prueba y obtener resultados en tiempo real con evaluación automática.

• Generar y exportar informes de prueba profesionales personalizados.
