Principios de prueba de la curva de error del 10% de los TC

Los transformadores de corriente (TC) son los ojos del sistema eléctrico. Para que los relés de protección funcionen correctamente durante un cortocircuito masivo, el TC debe proporcionar una señal precisa sin saturarse. Aquí es donde entra en juego la curva de error del 10%. Ignorar estas curvas puede provocar fallos catastróficos de los relés en escenarios de fallas elevadas.

Por qué las pruebas de TC de clase de protección son importantes en operaciones reales

El riesgo oculto de saturación del TC durante las fallas

En un mundo perfecto, un TC reduciría la corriente primaria a la secundaria con cero pérdidas. En realidad, siempre se pierde algo de corriente para magnetizar el núcleo. Durante una falla grave, si la corriente primaria es muchas veces el valor nominal, el TC puede saturarse. Esto provoca que la corriente secundaria caiga significativamente, lo que lleva al fallo del relé de protección.

Fundamentos técnicos: De los circuitos equivalentes a la excitación

Análisis del modelo de circuito equivalente del TC

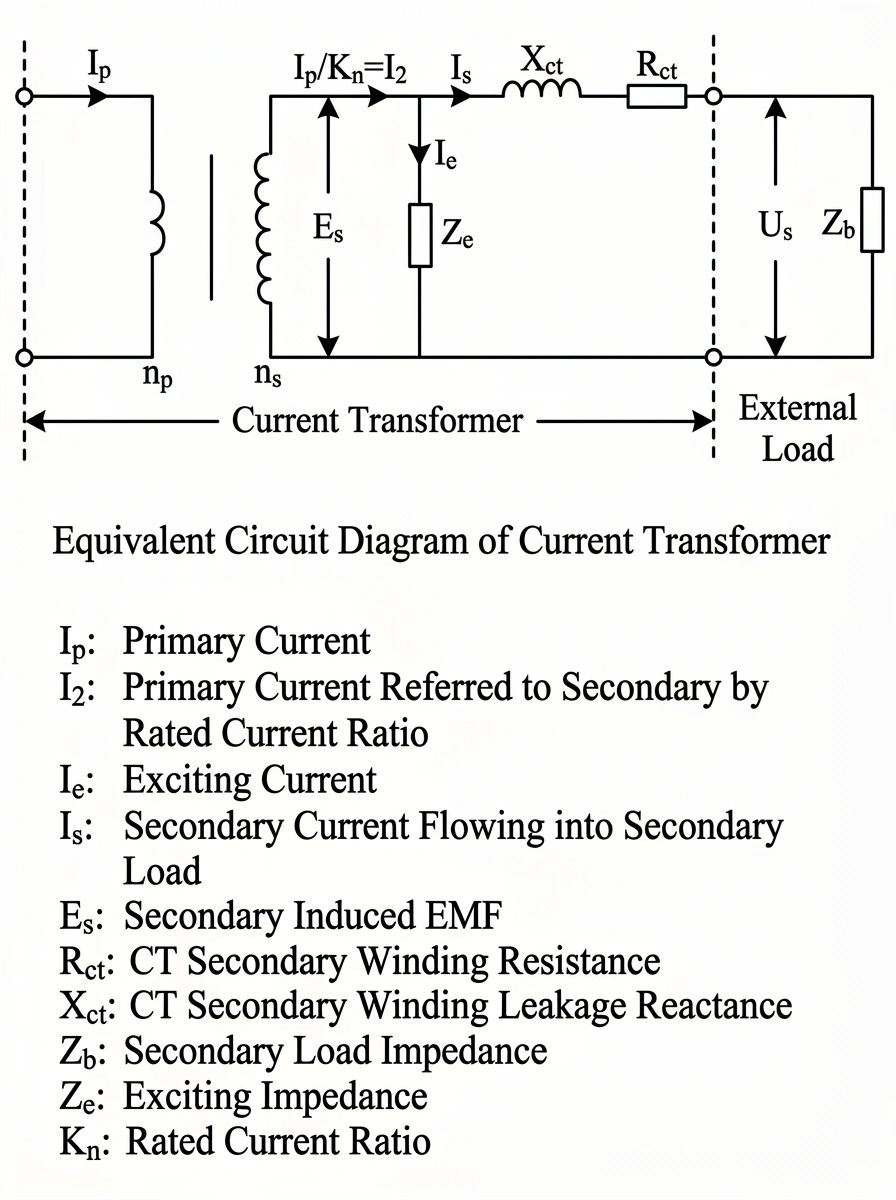

Para comprender el error, debemos observar el circuito equivalente del TC. La corriente primaria (Ip) se convierte al lado secundario (I2), pero se divide en dos caminos. Una parte es la corriente de excitación (Ie) que fluye a través de la impedancia de excitación (Ze), mientras que la otra parte (Is) fluye hacia la carga externa (Zb).

Por qué la corriente de excitación es la causa raíz del error

La corriente de excitación (Ie) representa las pérdidas internas como las corrientes magnéticas y parásitas. Debido a que Ie consume una parte de la corriente transformada, la Is que medimos externamente es siempre ligeramente inferior a la I2 ideal. Dado que la impedancia de excitación (Ze) cambia con la fuerza electromotriz inducida (Es), debemos medir la curva característica de excitación para comprender esta relación.

Cálculo paso a paso para la curva de error del 10%

Medición de la resistencia del devanado y características de excitación

Primero, medimos la resistencia de CC del devanado secundario (Rct) y calculamos la impedancia del devanado (Z2 = Rct + jXct). Luego, realizamos una prueba de excitación para trazar la curva de relación U = f(Ie).

Derivación de la relación entre K_ALF y la carga secundaria

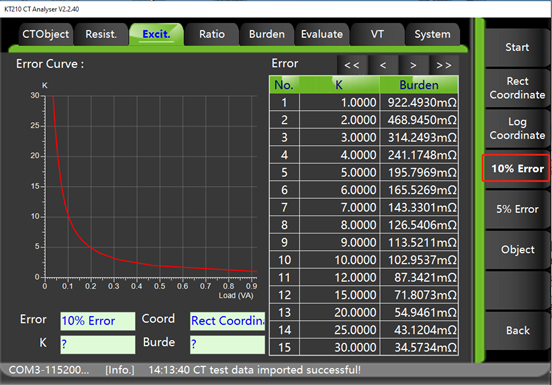

La curva de error del 10%: Del mismo modo, esta define la carga secundaria máxima permitida para varios valores de K_ALF, garantizando que el error compuesto no supere el 10%.

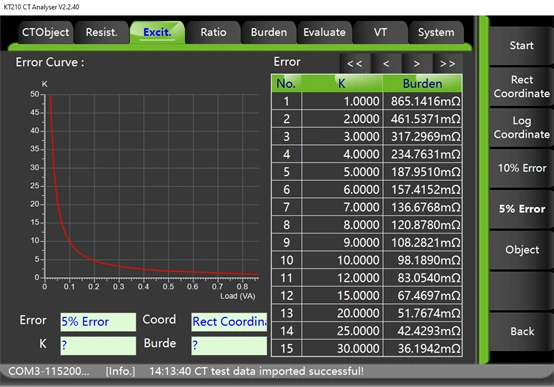

La curva de error del 5%: Esta curva establece la relación entre el factor límite de precisión (K_ALF) —la relación entre la corriente primaria y la corriente primaria nominal— y la carga secundaria permitida cuando el error de corriente es exactamente del 5%.

Dibujar la curva de error implica varios pasos lógicos:

• Establecer el límite de error: Para un error del 10%, definimos la corriente secundaria total como 10 veces la corriente de excitación (I2 = 10 * Ie).

• Calcular la salida secundaria: Utilizando el modelo de circuito, Is = I2 - Ie, lo que resulta en Is = 9 * Ie.

• Determinar K_ALF: El Factor Límite de Precisión (K_ALF) es la relación entre la corriente primaria y la corriente primaria nominal. Para un TC con una clasificación secundaria de 1A, K_ALF = 10 * Ie.

• Mapear a la carga permitida: Para cada valor de K_ALF, encontramos el voltaje (U) correspondiente en la curva de excitación y calculamos la carga permitida (Z) utilizando la fórmula Es / Is - Z2.

Simplificando el trabajo de campo con el analizador de transformadores de corriente KT220

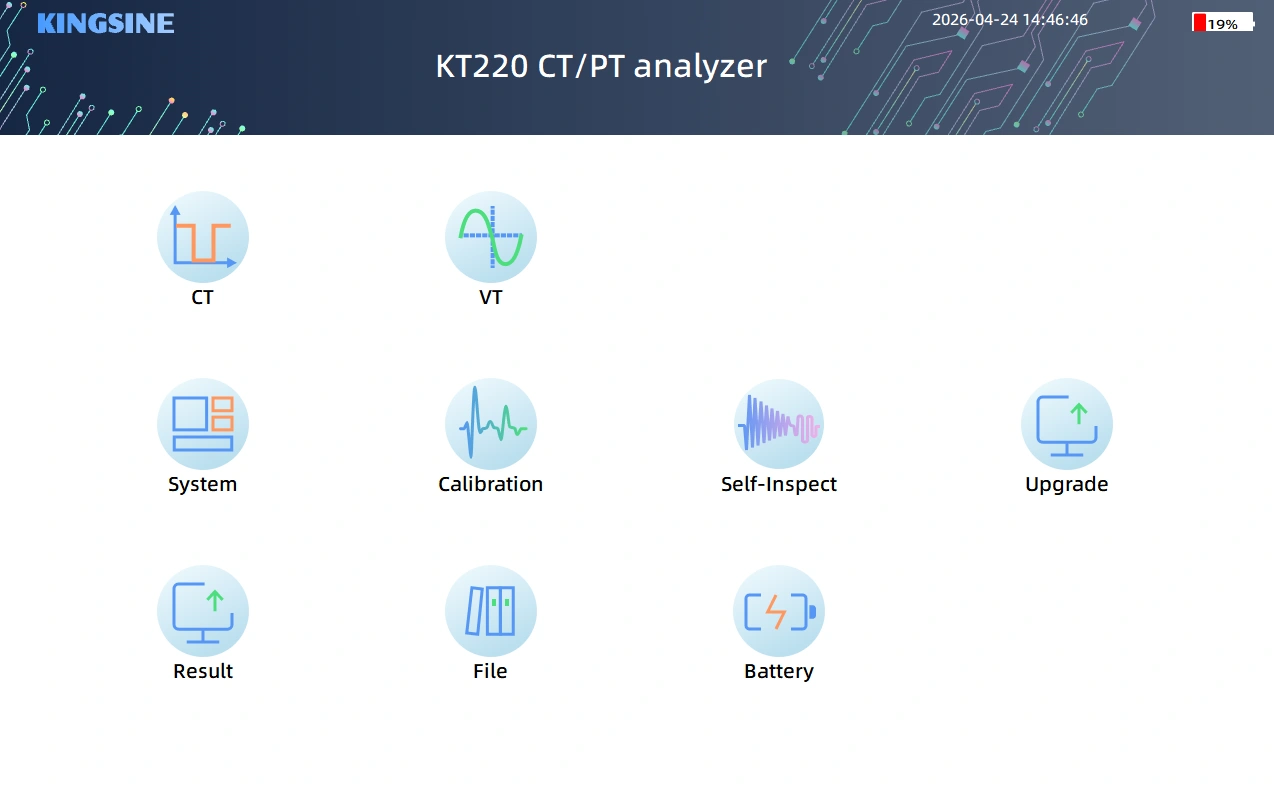

Herramientas modernas como el analizador de transformadores de corriente KINGSINE KT220 automatizan estos cálculos complejos. Mientras que los métodos tradicionales requieren equipos pesados, el KT220 utiliza conversión de frecuencia avanzada para probar las características de excitación de manera eficiente. Genera automáticamente curvas de error del 5% y 10%, mapeando la relación entre K_ALF y la carga permitida en VA u Ohmios.

KINGSINE proporciona esta tecnología de alta precisión a un nivel de inversión mucho más accesible que muchas marcas europeas. Esto permite a las empresas de servicios públicos equipar a más equipos de campo con herramientas de precisión del 0,05% sin salirse del presupuesto.

Preguntas frecuentes sobre curvas de error de TC y estándares

¿Cuál es la diferencia entre una curva de error del 5% y del 10%?

Ambas curvas muestran la relación entre el múltiplo de corriente primaria y la carga secundaria máxima. La curva del 5% es más estricta para protecciones de alta precisión, mientras que la curva del 10% es el estándar para la mayoría de las protecciones generales.

¿Cómo afecta la carga al error?

Una mayor carga aumenta el voltaje que debe producir el TC. Esto empuja el núcleo del TC hacia la saturación, aumentando la corriente de excitación y el error general.

¿Puedo utilizar el KT220 para pruebas de TC y TP?

Sí, el KT220 es un analizador integral tanto para transformadores de corriente (TC) como para transformadores de potencial (TP/VT).
