En los sistemas eléctricos del mundo real, una sola planta de energía a menudo suministra electricidad a una gran región, atendiendo a hogares, escuelas, hospitales, fábricas y más. Un corte de energía de gran alcance puede causar graves inconvenientes e importantes pérdidas económicas. Garantizar el funcionamiento estable y confiable del sistema eléctrico es, por lo tanto, esencial.
En este proceso, el relé de protección juega un papel crucial.
Un relé de protección es un dispositivo inteligente utilizado para monitorear parámetros eléctricos como corriente, voltaje, frecuencia y ángulo de fase. Cuando detecta condiciones anormales —como sobrecorriente, cortocircuito o inestabilidad de voltaje— envía una señal de disparo al interruptor automático, aislando la sección fallida del resto del sistema.
En una subestación, el relé de protección funciona como el “sistema nervioso” de la red, detectando fallas rápidamente, localizándolas con precisión y garantizando la estabilidad y seguridad del sistema.
(1) Relé de sobrecorriente (OCR)
Función: Detecta cuando la corriente excede un valor preestablecido, lo que indica sobrecarga o cortocircuito.
Aplicaciones: Protección de transformadores, protección de alimentadores, protección contra sobrecarga de motores.
(2) Relé de falla a tierra (EFR)
Función: Detecta corrientes de fuga causadas por fallas de aislamiento o fallas a tierra.
Aplicaciones: Protección de devanados de transformadores, monitoreo del aislamiento de cables.
(3) Relé de distancia (Relé de impedancia)
Función: Mide la impedancia entre el relé y la ubicación de la falla; una impedancia menor indica una falla más cercana al relé.
Aplicaciones: Protección de líneas de transmisión en subestaciones de alta tensión.
(4) Relé de protección diferencial
Función: Compara la corriente que entra y sale de un componente eléctrico (p. ej., transformador, generador); cualquier diferencia indica una falla dentro de la zona de protección.
Aplicaciones: Protección diferencial de transformadores, protección de generadores, protección de barras colectoras.
(5) Relé de sobrecorriente direccional (DOCR)
Función: Detecta sobrecorriente y determina la dirección de la corriente de falla.
Aplicaciones: Sistemas de alimentadores paralelos, redes en anillo.
(6) Relé de sobretensión/subtensión
Función: Monitorea los niveles de voltaje y se dispara cuando el voltaje excede o cae por debajo de los límites aceptables.
Aplicaciones: Regulación de voltaje en subestaciones, protección de generadores.
(7) Relé de frecuencia
Función: Detecta desviaciones anormales de frecuencia, lo que indica un desequilibrio de carga del generador.
Aplicaciones: Protección de generadores y redes en centrales eléctricas y subestaciones.
(8) Relé digital (basado en microprocesador)
Función: Integra múltiples funciones de protección en un solo dispositivo, ofreciendo configuraciones avanzadas, autodiagnóstico y funciones de comunicación.
Aplicaciones: Subestaciones inteligentes modernas, redes eléctricas automatizadas.
Antes de que un relé de protección o un dispositivo de automatización se ponga en servicio, debe someterse a una serie de comprobaciones exhaustivas para garantizar que todas las funciones estén intactas y sean capaces de ejecutar las tareas de protección y control de forma precisa y rápida.
Las comprobaciones clave incluyen:
Inspeccionar los componentes exteriores e internos en busca de daños.
Verificar el cableado correcto.
Confirmar que los ajustes de protección coincidan con los valores especificados.
Asegurarse de que no haya personal presente en el circuito durante la puesta en servicio.
Comprobar la integridad de las carcasas y los sellos de los relés.
Restaurar todas las conexiones del circuito secundario.
Secuencia de puesta en servicio/fuera de servicio:
Asegurar que el suministro de energía de CA sea estable.
Energizar secuencialmente la alimentación de CC, verificando la precisión de los contactos del relé, las luces de señalización y los medidores.
Conectar el panel de enlace de protección y medir los voltajes de los terminales.
Para el apagado, seguir la secuencia inversa.

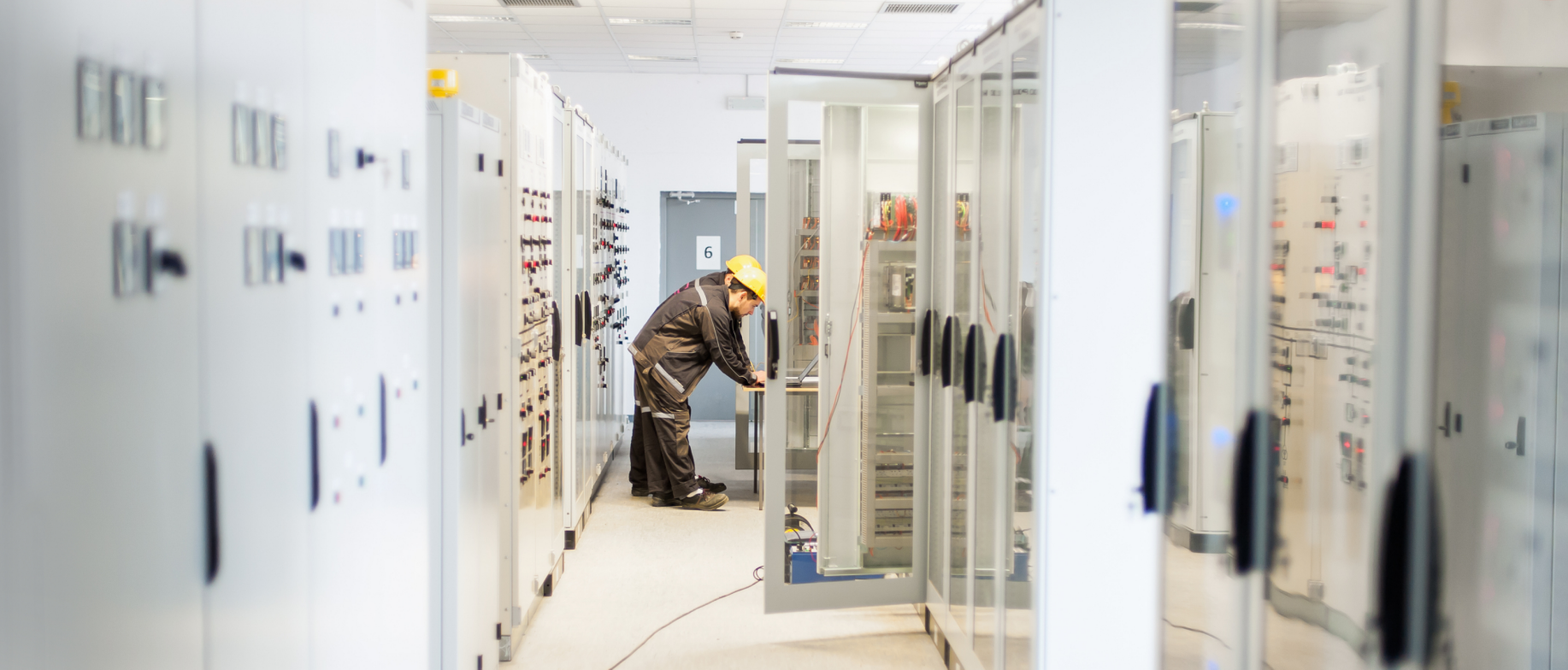

Las inspecciones de patrulla de rutina por parte del personal de turno son esenciales para mantener un funcionamiento seguro y confiable.
Durante la operación, se requieren inspecciones periódicas para confirmar las condiciones normales y abordar posibles anomalías.
Elementos de inspección diaria:
Verificar el estado de los circuitos secundarios y paneles de enlace.
Comprobar si hay irregularidades en las cajas de los relés, contactos, lámparas indicadoras y relés de señal.
Asegurarse de que los interruptores, aisladores, fusibles y placas de conexión estén correctamente posicionados y en buen contacto.
Inspeccionar las lámparas indicadoras de protección, los relés de señal y los medidores para detectar lecturas anormales.
Confirmar que las bobinas de los relés, los terminales y el aislamiento del cableado estén intactos.
Pruebas funcionales:

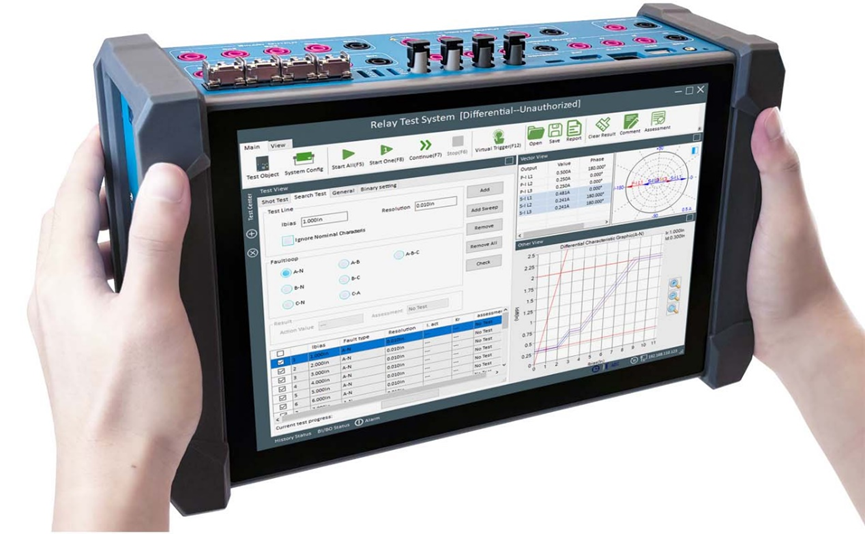

Además de las patrullas diarias, las pruebas funcionales periódicas son vitales. Un probador de relés de protección puede simular varias condiciones de falla en el sistema eléctrico y verificar que el relé responda correctamente emitiendo señales de falla y operando según lo previsto.
Cuando ocurre una anomalía, siga los procedimientos establecidos para registrar la operación del relé y, si es necesario, retire el dispositivo del servicio. Por ejemplo:
Si el propio relé funciona mal o corre el riesgo de un disparo falso.
Si falla el circuito de voltaje de CA en un dispositivo de protección.
Dichos casos requieren medidas correctivas inmediatas y un informe rápido al supervisor responsable.
Se debe prestar especial atención a la protección basada en microprocesadores y a los dispositivos de transferencia automática:
Confirmar que la pantalla y los indicadores sean precisos.
Comprobar si hay sobrecarga, sobrecalentamiento u olores inusuales.
Inspeccionar los paneles del dispositivo para ver si hay señales de alarma.

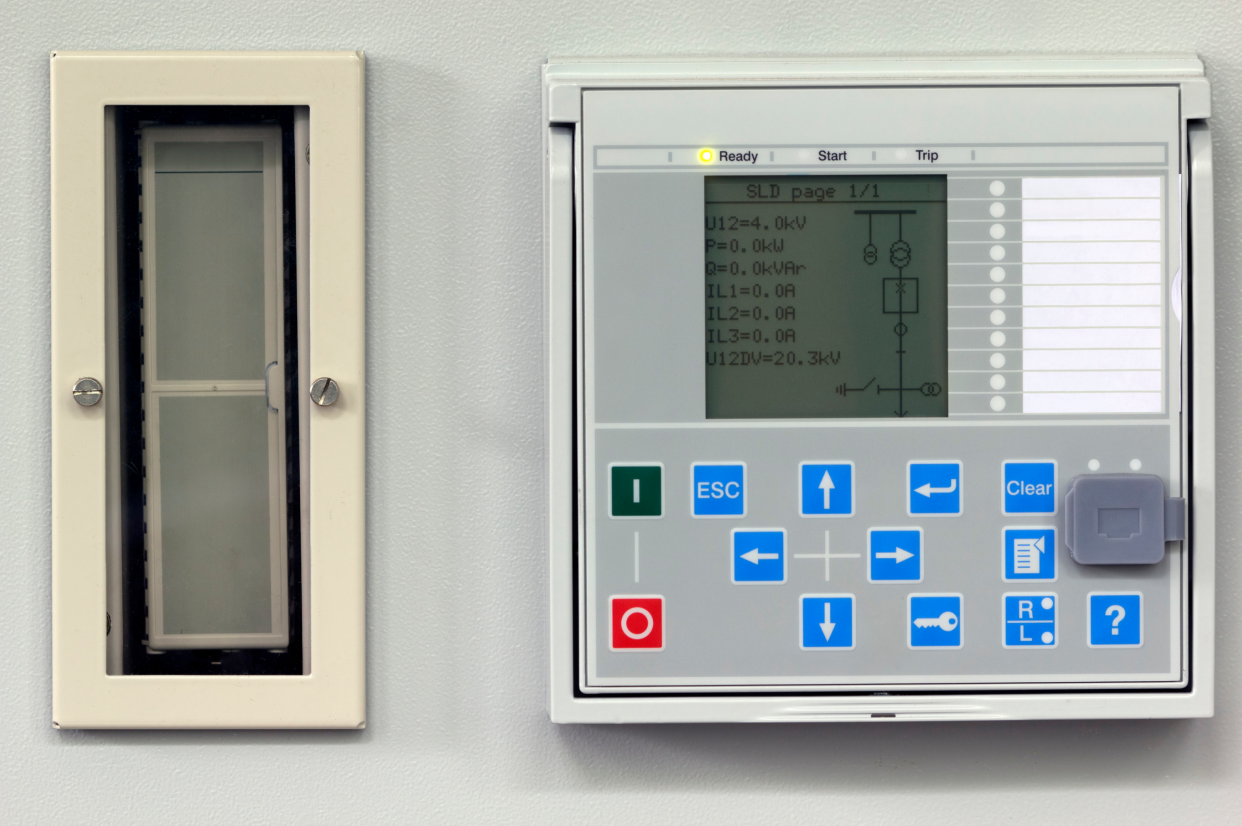

Un relé en buen estado no debe tener mensajes anormales en la pantalla LCD, ni LED de falla encendidos, y el indicador verde de "en servicio" debe estar iluminado.
Verificar que los paneles de enlace estén correctamente sujetos y que los interruptores de control remoto estén en la posición adecuada.
El relé de protección es la primera línea de defensa en una subestación, garantizando la estabilidad, confiabilidad y seguridad del sistema eléctrico. Desde relés de sobrecorriente básicos hasta dispositivos digitales avanzados, cada tipo desempeña un papel único en la detección y el aislamiento de fallas.
A medida que las redes eléctricas evolucionan hacia la automatización inteligente, la selección del relé de protección adecuado nunca ha sido más crítica.
