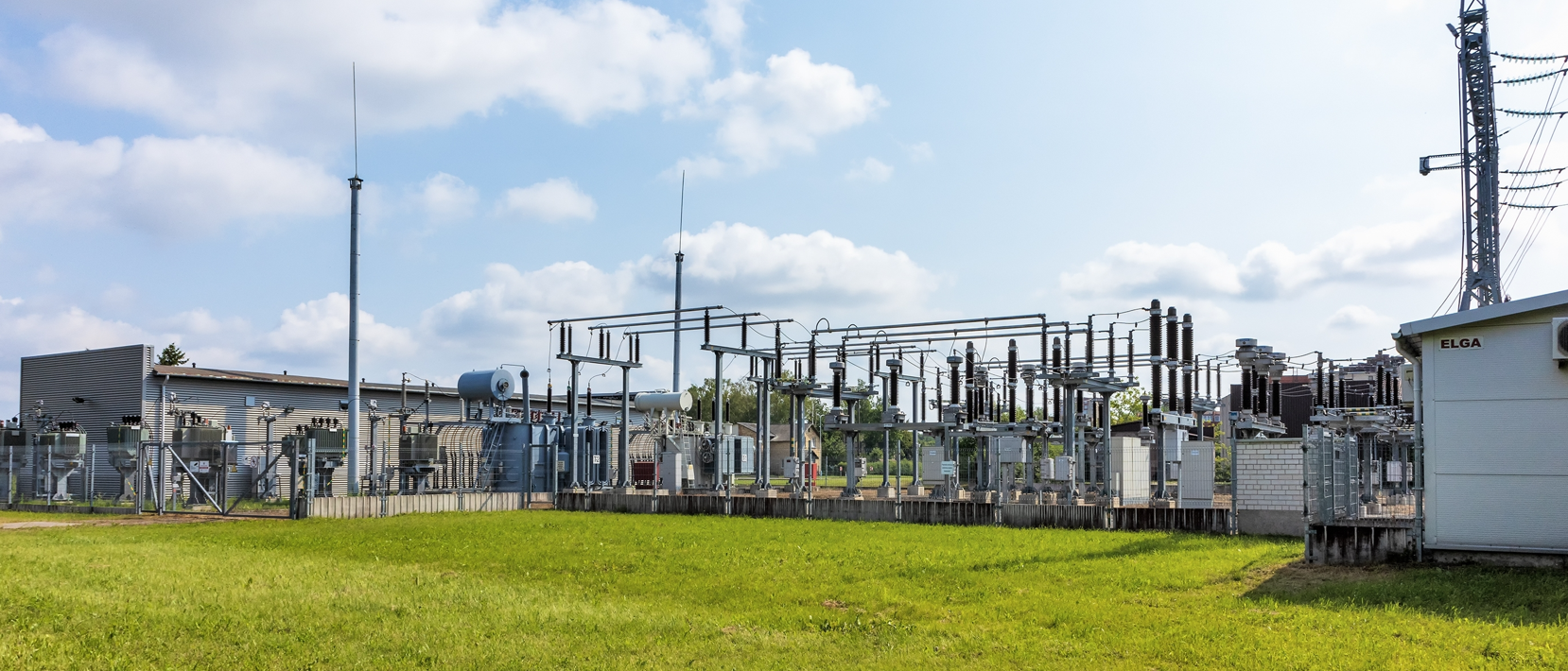

En los sistemas eléctricos modernos, las subestaciones son centros críticos. No solo realizan las funciones de conversión, distribución y transmisión de energía, sino que también sirven como un vínculo central para garantizar la operación segura y estable de la red. A medida que los sistemas eléctricos continúan expandiéndose en escala y creciendo en complejidad, garantizar la seguridad y confiabilidad de los equipos de las subestaciones se ha convertido en un tema clave tanto en la investigación como en la práctica.
Entre los muchos métodos de protección por relé, la protección contra sobrecorriente es uno de los enfoques más comunes y fundamentales utilizados en las subestaciones. Debido a su amplia aplicación, principio relativamente simple y rendimiento confiable, la protección contra sobrecorriente es indispensable. Cuando ocurren cortocircuitos, sobrecargas u otras condiciones anormales, puede actuar en un tiempo muy corto para aislar el componente defectuoso, evitar que el incidente se propague y garantizar el suministro seguro de energía.
Este artículo ofrece una visión general integral de la protección contra sobrecorriente en subestaciones, cubriendo sus componentes, principio de funcionamiento, cálculos de ajuste, problemas operativos y soluciones, así como las tendencias de desarrollo futuro.
Un sistema completo de protección contra sobrecorriente consta típicamente de tres partes principales: transformadores de corriente (TC), relés de protección y dispositivos de protección. Estos trabajan juntos para adquirir, procesar y actuar sobre las señales de corriente.
En sistemas de alta tensión y alta corriente, la medición directa no es factible. Los TC reducen la alta corriente primaria a una corriente secundaria más pequeña, haciéndola adecuada para los dispositivos de medición y protección.
Principio de funcionamiento: El devanado primario se conecta en serie con el equipo protegido, mientras que el devanado secundario se conecta a los relés o dispositivos de protección.
Parámetros clave: (1). Relación: Determina la relación entre las corrientes primaria y secundaria. (2). Clase de precisión: Define la precisión de la medición y protección. (3). Características de saturación: Indica si la salida del TC permanece precisa bajo altas corrientes de falla.
En la práctica, si un TC se satura, la forma de onda secundaria puede distorsionarse severamente, lo que provoca disparos en falso o falta de disparo. Por lo tanto, al seleccionar los TC, es esencial considerar la carga nominal, la corriente de falla y la sensibilidad de la protección.
El relé es el núcleo ejecutivo de la protección contra sobrecorriente. Evalúa las señales de corriente de entrada y emite comandos de disparo al interruptor automático.
Relés electromagnéticos: De estructura simple, pero con menor precisión y respuesta más lenta.
Relés estáticos: Utilizan componentes electrónicos para el procesamiento de señales, proporcionando una operación más rápida, mayor precisión y mejor inmunidad a las interferencias.

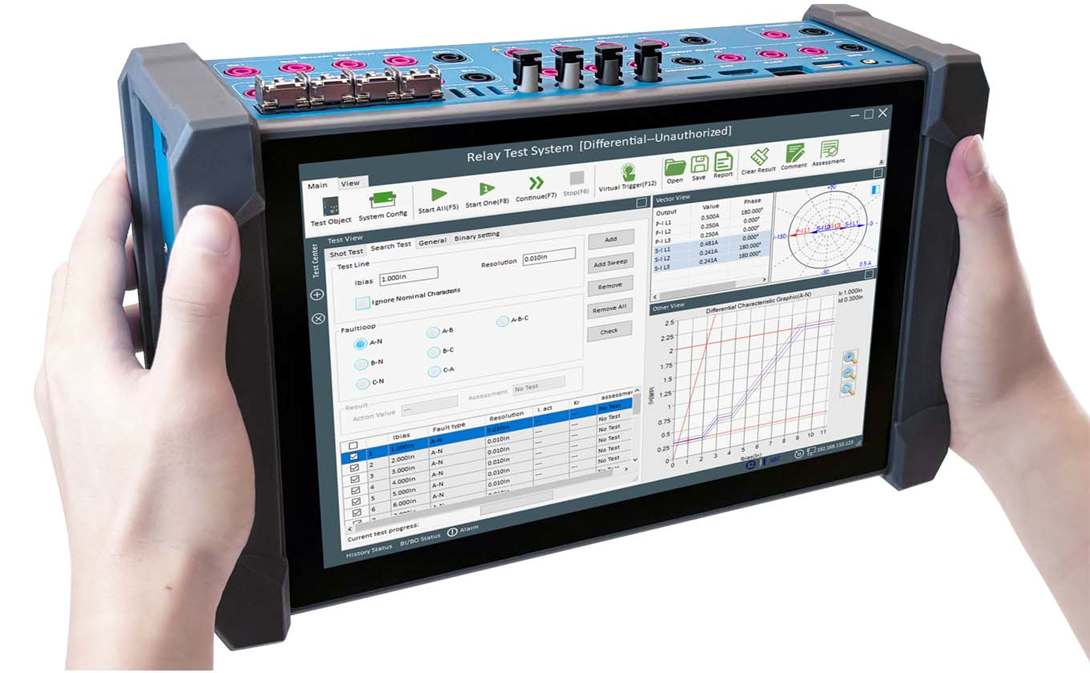

Pruebas de relés: Las pruebas regulares con un probador de relés de protección son cruciales para simular condiciones de falla, verificar el rendimiento del relé y garantizar la confiabilidad.
El mantenimiento de rutina implica verificar si los relés funcionan correctamente bajo una sobrecorriente simulada. Los equipos de prueba de relés de protección son herramientas profesionales que simulan corrientes de falla, las inyectan en el relé y confirman si el dispositivo responde como se espera.
Con los avances en la protección basada en microprocesadores, los dispositivos modernos de protección contra sobrecorriente están cada vez más integrados e inteligentes. No solo adquieren y analizan señales de corriente en tiempo real, sino que también proporcionan:
Procesamiento de datos y detección de fallas: Los algoritmos integrados identifican con precisión las condiciones de sobrecorriente.
Comunicación: Intercambio de información con sistemas SCADA y de monitoreo.
Autodiagnóstico: Monitoreo del estado del hardware y software con alarmas.
Multifuncionalidad: Soporte para protecciones de sobrecorriente, sobretensión, falla a tierra, diferencial y otras en un solo dispositivo.
Estos dispositivos inteligentes no solo mejoran la confiabilidad, sino que también sientan las bases para la automatización y el desarrollo de redes inteligentes.
El principio básico es simple: cuando la corriente excede un umbral preestablecido, la protección actúa para aislar la falla. Según las características del tiempo de operación, la protección contra sobrecorriente se clasifica generalmente en tipos de tiempo definido y tiempo inverso.
Principio: Cuando la corriente excede el ajuste, se inicia un temporizador. Después de un retraso fijo, se emite la señal de disparo.
Características: El tiempo de operación es independiente de la magnitud de la corriente de falla. Los ajustes son simples y la operación es confiable.
Aplicaciones: Adecuado para sistemas que requieren coordinación graduada por tiempo entre protecciones aguas arriba y aguas abajo.
Ejemplo: En un alimentador de 10 kV de una subestación de 110 kV, la protección contra sobrecorriente está configurada para actuar a 5 A con un retraso de 1,5 s. Si persiste una corriente de falla de 8 A, el interruptor se dispara después de 1,5 s.
Principio: El tiempo de operación es inversamente proporcional a la corriente de falla: cuanto mayor sea la corriente, más rápido será el disparo.
Ventajas: Permite sobrecorrientes temporales durante sobrecargas leves, mientras garantiza una desconexión rápida durante fallas graves, coincidiendo con los límites térmicos del equipo.
Aplicaciones: Comúnmente utilizado para la protección de motores y la protección de alimentadores que requieren una coordinación de tiempo precisa.
Ejemplo: Un motor grande puede funcionar brevemente bajo una sobrecarga menor, con un retraso mayor para evitar disparos molestos. Sin embargo, en caso de cortocircuito, el relé actúa casi instantáneamente.
Los ajustes precisos son clave para garantizar la sensibilidad y la confiabilidad.
Una fórmula típica es:
Donde:
Krel = Factor de confiabilidad (1,2–1,3) para prevenir disparos en falso
Kjx = Factor de conexión
IL.max = Corriente de carga máxima
Kr = Factor de retorno (0,85–0,95)
nTA = Relación del TC
En la práctica de la ingeniería, también deben considerarse factores como las corrientes de arranque de los motores y la diversidad de la carga para evitar una mala operación.
Protección de tiempo definido: Se aplica el "principio de escalonamiento", donde la protección aguas arriba tiene retrasos más largos. Se mantiene un margen de 0,3–0,5 s entre etapas adyacentes.
Protección de tiempo inverso: La selección de la curva (estándar, muy inversa, extremadamente inversa, etc.) depende de las características del equipo, con los parámetros calculados en consecuencia.
Problema: Las altas corrientes de falla causan la saturación del TC, distorsionando la corriente secundaria y provocando una operación incorrecta.
Soluciones:
Usar TC con mayor capacidad de resistencia a la saturación.
Aplicar algoritmos de detección de saturación y compensación en los dispositivos de protección.
Emplear TC digitales con rango dinámico extendido.
Problema: La protección puede no operar durante fallas de bajo nivel o en el extremo remoto.
Soluciones:
Introducir características de restricción para mejorar la selectividad.
Usar relés de alta impedancia para una mejor respuesta a corrientes pequeñas.
Optimizar los ajustes considerando la impedancia de la línea y los perfiles de carga.
Con el rápido desarrollo de las tecnologías digitales e inteligentes, la protección contra sobrecorriente está evolucionando hacia una nueva etapa.
Los TC digitales emiten señales directamente, eliminando las distorsiones analógicas.
Las subestaciones digitales basadas en IEC 61850 permiten la interoperabilidad y el intercambio de datos entre dispositivos.
Las pruebas remotas, las actualizaciones en línea y la operación centralizada reducen los costos.
Algoritmos basados en IA: Las redes neuronales y la lógica difusa permiten una detección de fallas más rápida y precisa.
Monitoreo y predicción de condiciones: El big data y los diagnósticos en línea permiten el mantenimiento predictivo.
Protección adaptativa: Los parámetros se pueden ajustar dinámicamente según las condiciones de operación del sistema.
Los futuros dispositivos de protección no seguirán siendo módulos independientes. En cambio, se integrarán con los sistemas de despacho, monitoreo y O&M, formando parte de una plataforma de red inteligente unificada. A través de datos compartidos y control centralizado, la automatización y la confiabilidad de la red se mejorarán aún más.
