Al evaluar un equipo de prueba de relés para su equipo, la hoja de especificaciones enumera varias certificaciones. Pero, ¿qué significan realmente estas marcas para su trabajo de campo diario? CE, FCC, RoHS, IEC 62133: las certificaciones pasan en letra pequeña, fáciles de archivar como papeleo de cumplimiento. La mayoría de los ingenieros han sido capacitados para tratar estas marcas como un problema del fabricante. En realidad, estas marcas no son papeleo; son garantías de rendimiento.
Las certificaciones existen para reducir la incertidumbre. Cuando especifica equipos de prueba para un proyecto, estas marcas ofrecen la seguridad de que el dispositivo ha sido probado según las normas establecidas.
Cada certificación responde a una pregunta que importa cuando su equipo de prueba está en la planta de una subestación activa: ¿Introducirá este dispositivo ruido en los circuitos de medición? ¿Está su batería clasificada para las temperaturas extremas de su región? ¿Puede sobrevivir a la operación de un interruptor cercano sin reiniciarse?
El panorama de las certificaciones se ha expandido significativamente durante la última década. Lo que antes era una simple lista de verificación de cumplimiento ahora implica normas superpuestas que cubren la compatibilidad electromagnética, el cumplimiento ambiental y, cada vez más, la ciberseguridad. Comprender lo que realmente garantiza cada certificación le ayuda a elegir el equipo que funcione de manera confiable en su entorno operativo específico.
Las subestaciones modernas agrupan docenas de dispositivos electrónicos en una sola sala de control. Cada dispositivo emite energía electromagnética y cada uno debe tolerar la energía de sus vecinos. La compatibilidad electromagnética (EMC) es el requisito técnico subyacente: un dispositivo debe funcionar sin causar ni sufrir interferencias inaceptables. Las diferentes jurisdicciones hacen cumplir esto a través de sus propios marcos regulatorios.

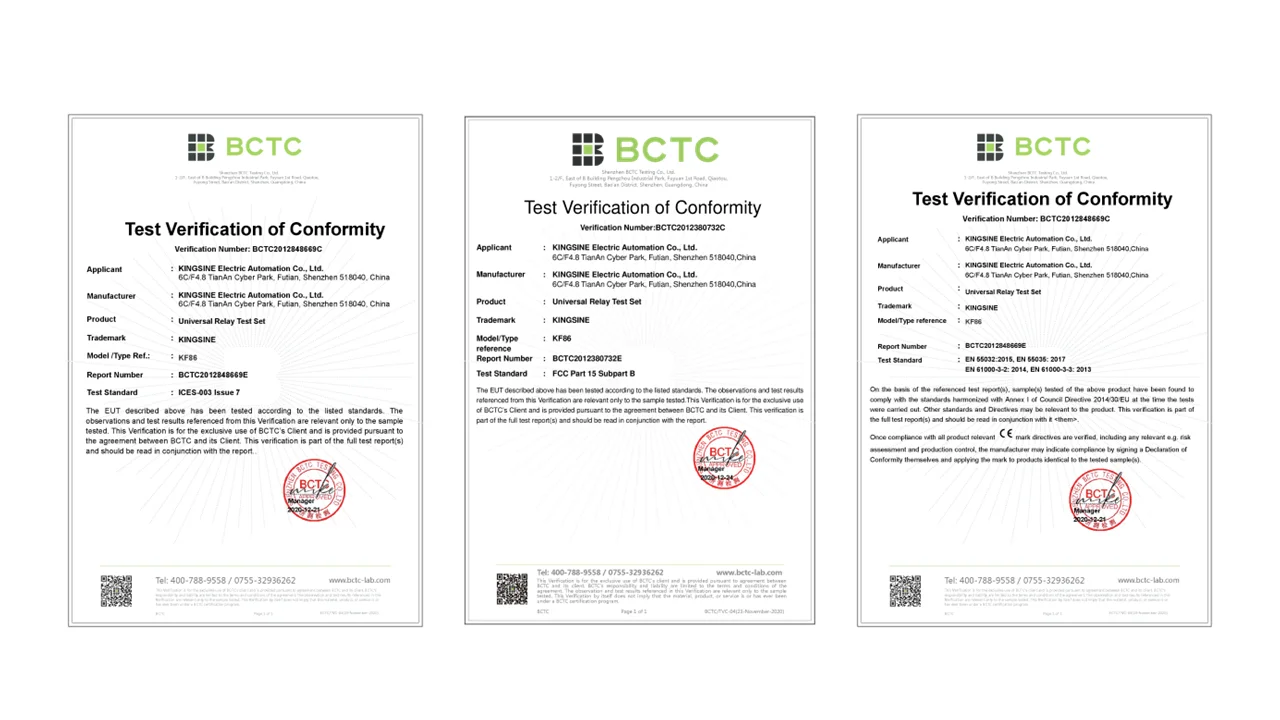

La marca CE es una marca de conformidad obligatoria para los productos vendidos en el Espacio Económico Europeo. Bajo su Directiva EMC, CE cubre tanto la emisión como la inmunidad. Requiere pruebas según EN 55032 para emisiones radiadas y conducidas, EN 61000-3-2 y EN 61000-3-3 para corrientes armónicas y fluctuaciones de voltaje, y la serie EN 61000-4 para inmunidad.
Cada una de estas normas EN es la adopción europea de una norma internacional IEC subyacente: EN 55032 corresponde a CISPR 32, y la serie EN 61000 refleja directamente a IEC 61000. Esto significa que se aplican los mismos requisitos técnicos ya sea que el producto se pruebe según la versión EN o la versión IEC.
FCC Parte 15B es la regulación federal de EE. UU. para emisiones electromagnéticas de dispositivos digitales. Su homólogo canadiense, ICES-003 (Innovación, Ciencia y Desarrollo Económico de Canadá), establece requisitos equivalentes. Ambas normas se centran en los límites de emisión para evitar interferencias con las comunicaciones de radio.
Para su trabajo de prueba, esto tiene consecuencias prácticas. Un equipo de prueba conforme no inyectará ruido en los circuitos de medición de la subestación. Más importante aún, sus pruebas de inmunidad significan que continuará produciendo lecturas precisas cuando opere un interruptor de circuito cercano o se energice un transformador de potencia. Ambos eventos generan ruido electromagnético que puede corromper las mediciones de un dispositivo no protegido.

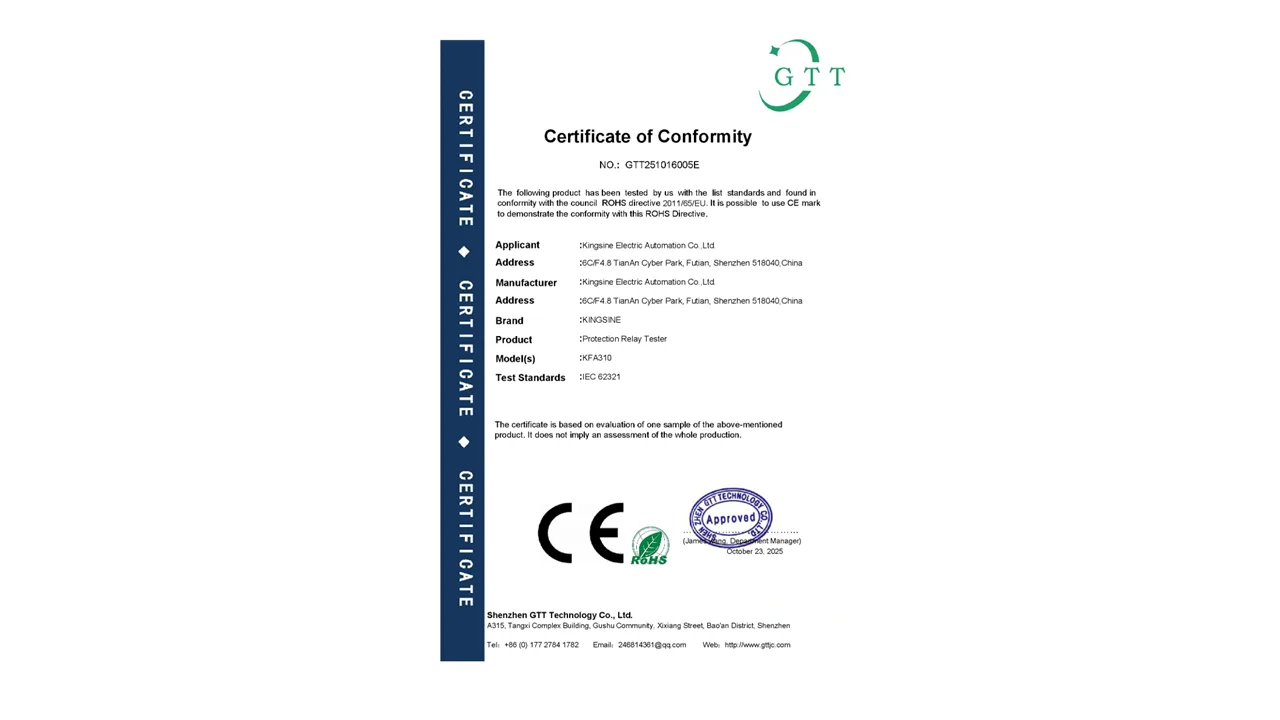

RoHS, o la Directiva de Restricción de Sustancias Peligrosas, se originó en la UE y se ha adoptado en varias formas a nivel global. Restringe el plomo, el mercurio, el cadmio y otras sustancias peligrosas en equipos eléctricos y electrónicos.
PSE (Seguridad de Productos de Aparatos y Materiales Eléctricos) es la certificación de seguridad obligatoria para los productos eléctricos vendidos en Japón. Establecida bajo la Ley de Seguridad de Aparatos y Materiales Eléctricos de Japón, requiere que los productos pasen pruebas de descargas eléctricas, incendios y riesgos mecánicos. Para los equipos de prueba que ingresan al mercado japonés, la certificación PSE es un requisito legal más que una marca voluntaria.
Prueba de tipo SGCC: Validación independiente del rendimiento en condiciones extremas
La prueba de tipo SGCC es un programa obligatorio de validación de equipos requerido por la State Grid Corporation of China, la empresa de servicios eléctricos más grande del mundo tanto por ingresos como por base de clientes. A diferencia de las certificaciones comerciales voluntarias, esta prueba es administrada por el instituto de investigación designado de la red y es un prerrequisito para los equipos utilizados dentro de su red. Va más allá de las certificaciones comerciales típicas para simular las condiciones operativas reales de un gran sistema eléctrico síncrono.
La secuencia de prueba incluye resistencia de aislamiento a voltajes extremos, medición de la deriva de precisión bajo ciclos de alta y baja temperatura, pruebas de confiabilidad sostenidas a plena carga y pruebas de inmunidad electromagnética que superan los límites comerciales estándar. El equipo que supera este programa ha demostrado que puede operar de manera confiable bajo exigentes condiciones de campo.
Para los ingenieros que trabajan en proyectos con rigurosos requisitos de calificación de equipos, esta certificación proporciona una validación independiente de robustez más allá de lo que ofrecen las marcas comerciales estándar.
Establecida en 1906, la Comisión Electrotécnica Internacional (IEC) desarrolla normas globales para tecnologías eléctricas, electrónicas y relacionadas. Con más de 200 comités técnicos, sus normas cubren desde la seguridad de las baterías hasta la ciberseguridad industrial. Muchas regulaciones regionales, incluidas las normas EN en Europa y partes de los requisitos de la FCC, se basan o hacen referencia a las normas base de la IEC, lo que convierte a la IEC en el denominador común detrás de las certificaciones que aparecen en una hoja de especificaciones.
El área de certificación que evoluciona más rápidamente dentro del marco de la IEC aborda las amenazas digitales. A medida que las subestaciones adoptan la norma IEC 61850 y la comunicación basada en Ethernet, el equipo de prueba que se conecta a las redes de la estación se convierte en parte de un sistema digital más amplio. Esto introduce consideraciones de ciberseguridad que no existían hace una década.
El equipo de prueba portátil se está convirtiendo en el estándar para el trabajo de campo. Los ingenieros llevan equipos de prueba ligeros a subestaciones remotas, plataformas eólicas y parques solares. Estos dispositivos contienen baterías de iones de litio. La seguridad de las baterías se rige por la norma IEC 62133-2:2017 y su enmienda de 2021, una norma internacional para la seguridad de las celdas secundarias selladas portátiles. Especifica pruebas para escenarios de sobrecarga, cortocircuito y aplastamiento físico para garantizar que una falla de la batería no se convierta en un incendio o explosión durante el uso en el campo.
IEC 62443 es una serie de normas internacionales para la seguridad de redes de comunicación industriales. Desarrollada originalmente para la automatización de fábricas y el sector del petróleo y el gas, ahora está siendo adoptada por el sector de las empresas de energía eléctrica, ya que los operadores de redes reconocen los relés de protección como activos de infraestructura crítica.
La norma IEC 62351 complementa a la IEC 62443 al abordar la seguridad específicamente para las comunicaciones de los sistemas eléctricos. La norma IEC 61508 define los principios de seguridad funcional que influyen en cómo se diseñan y validan los sistemas de protección.
Estas normas aún no son obligatorias para todas las aplicaciones. Pero los operadores de redes con visión de futuro las incluyen cada vez más en las especificaciones de adquisición. El equipo de prueba diseñado con estas normas en mente ofrece una mayor relevancia a medida que los requisitos de ciberseguridad se vuelven más estrictos en toda la industria.
La certificación UL es una evaluación de seguridad independiente ampliamente reconocida en América del Norte. La norma aplicable, UL 61010-1, examina la protección contra descargas eléctricas, riesgos de incendio y aumentos anormales de temperatura en condiciones de falla. El equipo que lleva esta marca ha sido verificado en cuanto a la integridad del gabinete, el aislamiento y el rendimiento del circuito de protección por un laboratorio independiente.

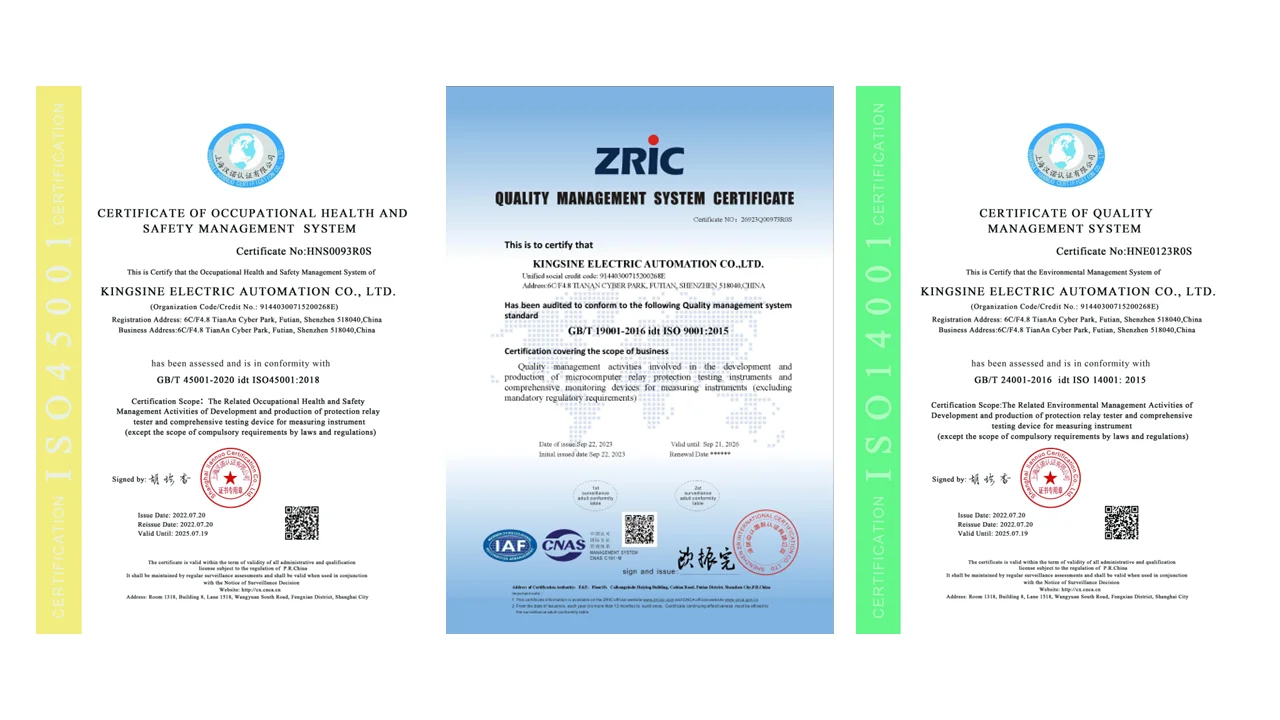

KINGSINE Electric, establecida en 1999, fabrica equipos de prueba de relés y analizadores de CT/PT para el mercado global. La empresa cuenta con las certificaciones de sistemas de gestión ISO 9001, ISO 14001 e ISO 45001. Los productos principales de prueba de relés cumplen con los requisitos CE, FCC, RoHS e IEC 62133 según corresponda a sus mercados objetivo. Los productos para el mercado japonés cuentan con la certificación PSE. Los analizadores de CT/PT y otros instrumentos de la línea cuentan con certificaciones adicionales, incluida UL donde se requiere. Modelos selectos han completado la prueba de tipo SGCC a través del instituto de pruebas designado. La empresa también posee certificados de calibración del Instituto Nacional de Metrología (NIM, China), lo que garantiza la trazabilidad metrológica.
Sí. La marca CE bajo la Directiva EMC requiere el cumplimiento tanto con los límites de emisión como con los requisitos de inmunidad. Las pruebas específicas dependen de la clasificación del equipo.
La prueba de tipo SGCC aplica límites de prueba más severos y pruebas de mayor duración que las certificaciones comerciales típicas. Está diseñada para validar equipos para las condiciones operativas de una gran red eléctrica síncrona.
La certificación IEC 62443 está adquiriendo relevancia para los equipos de prueba que se conectan a las redes de las subestaciones. Aunque aún no se requiere de forma universal, las especificaciones de adquisición la referencian cada vez más.
