El equipo primario en las subestaciones modernas se basa en mediciones digitalizadas de tensión y corriente. Las Unidades de Mezcla (MUs), dispositivos físicos especializados instalados en el patio de conexiones que actúan como traductores analógico-digitales al convertir las señales de onda de corriente y tensión brutas en flujos de datos digitales, capturan estas entradas físicas y las publican como Valores Muestreados a través de enlaces de fibra óptica de alta velocidad. Esta arquitectura de bus de proceso reemplaza el cableado de cobre convencional de punto a punto, simplificando la instalación y reduciendo el peso físico del cable. Sin embargo, esta transición desplaza el enfoque de la ingeniería hacia la temporización precisa de la red. Si los dispositivos no comparten un reloj de referencia altamente estable, se produce una desalineación del muestreo. La sincronización de tiempo funciona como el sistema nervioso primario de la subestación digital, protegiendo directamente a la red de disparos no programados.
Turkish Electricity Transmission Corporation (TEİAŞ), en colaboración con Hitachi Energy, está implementando el primer proyecto piloto de subestación digital de Türkiye. Esta iniciativa despliega la tecnología de bus de proceso IEC 61850 mediante la creación de una bahía de control y protección de alimentador paralelo que funciona junto al sistema convencional existente para una evaluación comparativa. El diseño despliega Unidades de Interfaz de Proceso (PIUs) SAM600 para realizar comunicaciones de Valores Muestreados (SV) y GOOSE, eliminando el cableado de cobre tradicional. Operar esta bahía digital paralela para evaluar su rendimiento frente a los relés convencionales basados en cobre depende completamente de la alineación de los paquetes de datos. Verificar que el bus de proceso digital mantenga una sincronización absoluta es un requisito de ingeniería primario para las pruebas comparativas.
Los transformadores electromagnéticos convencionales envían señales analógicas directamente a los relés de protección a través de cables secundarios. Debido a que estas señales eléctricas viajan casi a la velocidad de la luz sin procesamiento intermedio, las mediciones de corriente y tensión están sincronizadas de manera natural.
Por el contrario, las subestaciones digitales realizan la conversión analógica-digital en la MU antes de transmitir los paquetes a través de la fibra óptica. Este proceso de digitalización distribuida introduce retrasos deterministas y no deterministas. Específicamente, las señales de tensión a menudo deben pasar tanto por una Unidad de Mezcla de TP (para transformadores de potencial) como por una Unidad de Mezcla de Línea (para líneas de alimentadores), acumulando dos etapas de latencia de procesamiento de hardware. Bajo estas condiciones, mantener la alineación del muestreo se convierte en un desafío.
En una red de 50 Hz, las Unidades de Mezcla emiten Valores Muestreados a una velocidad de 80 muestras por ciclo, lo que produce un intervalo de tiempo de 250 µs entre puntos de datos consecutivos. Bajo estas condiciones de funcionamiento, incluso los cambios de tiempo microscópicos conducen a errores medibles. Una discrepancia de sincronización de solo 1 µs introduce aproximadamente 1' de error de ángulo de fase eléctrica. Cuando esta deriva de temporización aumenta a 5 µs, compromete la precisión de cálculo de los esquemas de protección críticos.
La protección diferencial de línea compara las formas de onda de corriente de los extremos remotos de una línea de transmisión. Este método requiere que las mediciones se tomen exactamente en el mismo instante. Si las Unidades de Mezcla local y remota experimentan una diferencia de tiempo de 5 µs, el relé diferencial calcula una corriente diferencial falsa. Este error hace que la protección dispare las líneas activas bajo carga normal.
La protección de barras también depende del muestreo simultáneo en múltiples circuitos. Un retraso en una sola Unidad de Mezcla de alimentador crea un cálculo de corriente residual falso. Esta fluctuación de temporización puede hacer que el relé de barras no logre despejar fallas reales, o que se dispare falsamente y apague toda la subestación. Los relés de distancia también experimentan errores. Los desajustes de temporización distorsionan la impedancia percibida, lo que hace que el relé calcule incorrectamente la distancia de la falla y se dispare fuera de su zona diseñada.
Prevenir disparos falsos requiere una defensa de dos pasos. El primer paso utiliza hardware satelital para operaciones normales. El segundo paso utiliza cálculos de software como respaldo.
En el paso de hardware, los relojes maestros reciben señales de temporización de los satélites GPS y Beidou. Para alinear las mediciones, todas las Unidades de Mezcla esperan un tiempo preestablecido después de capturar la corriente. Después de esta breve espera, transmiten sus Valores Muestreados exactamente en el mismo momento. Los relés de protección luego leen la marca de tiempo dentro de cada paquete de datos. Si persiste una pequeña diferencia de temporización, el relé ajusta sus cálculos para compensar el error de ángulo de fase.
Esta marca de tiempo debe ser marcada por chips de hardware de red en lugar de software de computadora. Los protocolos de temporización por software como NTP (Network Time Protocol), un protocolo común exclusivo de software utilizado para sincronizar relojes en computadoras de TI estándar a través de conexiones de red, son demasiado lentos para la protección eléctrica. NTP sufre de retrasos aleatorios de hasta varios milisegundos porque depende del procesador de la computadora, que podría estar ocupado con otras tareas. El sellado de tiempo por hardware registra la hora en el chip de red física (capa PHY) en el microsegundo exacto en que llega un paquete. Este método de capa física elimina los retrasos de procesamiento de la computadora, manteniendo el error de sincronización por debajo de 1 µs.
La sincronización por software proporciona una capacidad de respaldo lógico durante fallas en la red de temporización. Si las antenas satelitales fallan, el reloj maestro pierde su conexión y entra en un estado de deriva. Para evitar que los relés se disparen instantáneamente, el sistema inicia un método de cálculo llamado interpolación. Utilizando algoritmos de Lagrange o Spline, los dispositivos de protección calculan valores virtuales para los puntos de muestreo faltantes en función de los datos anteriores. Esta interpolación de software mantiene la protección funcional, permitiendo que la estación opere de manera segura mientras el personal de mantenimiento restaura la fuente de temporización física.
Verificar este límite de sincronización de 5 µs bajo condiciones operativas reales requiere pruebas de campo precisas. Los equipos de puesta en servicio deben probar el sistema de acuerdo con las normas IEC 61850-9-2 e IEC 61869, que definen los márgenes de temporización requeridos.

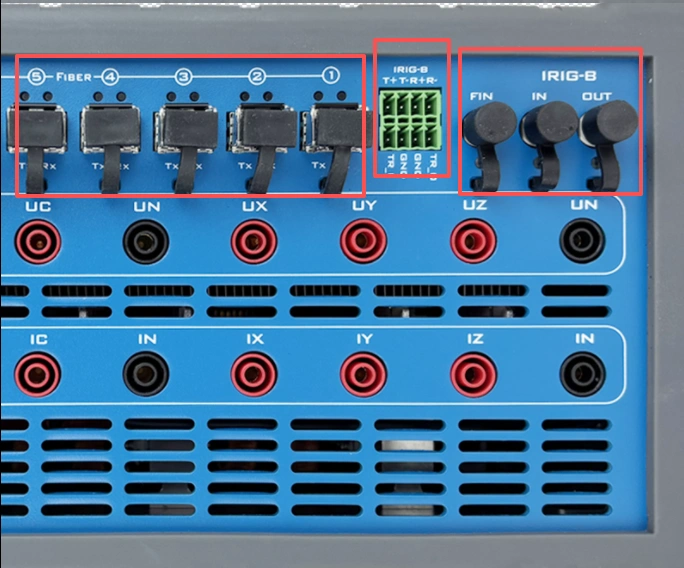

Los ingenieros de pruebas utilizan maletas de prueba portátiles especializadas para inyectar señales físicas y digitales simultáneamente. Los probadores portátiles de KINGSINE, como el KF86P, están diseñados para esta tarea. El equipo de prueba se conecta directamente a la red de fibra óptica. Publica Valores Muestreados y paquetes GOOSE mientras se suscribe a la salida de la Unidad de Mezcla.
Para realizar pruebas de extremo a extremo, los ingenieros colocan un probador en el terminal local y otro en el terminal remoto. Ambos probadores sincronizan sus relojes internos utilizando módulos integrados de GPS y Beidou. Las unidades inyectan formas de onda de corriente idénticas y sincronizadas en el tiempo en ambos extremos de la línea. Este método permite a los ingenieros medir la precisión de temporización absoluta de las Unidades de Mezcla y observar la reacción del relé bajo condiciones de retraso controladas.
Las herramientas de prueba tradicionales a menudo se centran en la calibración de banco, lo que las hace voluminosas para entornos de campo. Los equipos de prueba KINGSINE proporcionan una interfaz compacta e integrada que simplifica la verificación del bus de proceso digital, ofreciendo una herramienta práctica para la puesta en servicio de redes modernas.
Las subestaciones digitales ofrecen una visibilidad profunda del rendimiento de la red eléctrica, pero dependen completamente de una alineación precisa del tiempo. Validar el límite de sincronización de 5 µs es esencial para evitar disparos falsos en esquemas de protección críticos. A través de interfaces híbridas, KINGSINE permite a los ingenieros de pruebas verificar estos enlaces de temporización digital.
El equipo es compatible con IRIG-B, un estándar de temporización altamente estable que transmite códigos de tiempo en serie a través de cables físicos dedicados, puenteando la pila de red para eliminar cualquier retraso de cola, garantizando la compatibilidad con las subestaciones heredadas.
Además, los probadores son compatibles con IEEE 1588 PTP (Precision Time Protocol), un estándar de temporización basado en red altamente preciso que utiliza el sellado de tiempo por hardware en el chip de red física para lograr una sincronización de submicrosegundos sobre Ethernet estándar. Esta capacidad de verificación de doble protocolo garantiza que los ingenieros de pruebas puedan salvaguardar la red eléctrica moderna bajo todas las condiciones de funcionamiento.
Si el reloj satelital maestro pierde las señales de GPS/Beidou, el sistema entra en un estado de "mantenimiento" (holdover) confiando en su oscilador interno. Para evitar disparos en falso de la protección debido a una deriva de tiempo inmediata, los relés modernos activan instantáneamente algoritmos de interpolación por software. Estos algoritmos utilizan métodos matemáticos (como la interpolación de Lagrange) para calcular valores de muestreo virtuales alineados. Esto permite que el sistema permanezca en línea de forma segura durante un tiempo limitado hasta que los técnicos restauren la fuente de temporización física del hardware.
NTP es un protocolo exclusivo de software que se ejecuta en la capa del sistema operativo de la computadora. Debido a que su procesamiento de paquetes está sujeto a la programación de tareas del sistema operativo y a las colas del procesador, introduce retrasos aleatorios de hasta varios milisegundos. Los esquemas de protección eléctrica requieren una sincronización de submicrosegundos. Esto solo se puede lograr mediante el sellado de tiempo por hardware, donde los conjuntos de chips físicos de red (capa PHY) registran la temporización del paquete instantáneamente en el cable, evitando toda fluctuación de software.
Las señales de tensión en las subestaciones digitales a menudo pasan tanto por una Unidad de Mezcla de TP como por una Unidad de Mezcla de Línea, lo que introduce dos etapas de latencia de procesamiento. Sin sincronización, estos retrasos de hardware de múltiples etapas distorsionan la relación de fase entre la corriente y la tensión. Esta distorsión introduce errores de ángulo de fase que degradan directamente la precisión de la medición de potencia activa, el monitoreo de la calidad de la energía y las zonas de relés de distancia basadas en impedancia.
