Sistemas de suministro eléctrico y sus guardianes: garantizar energía segura y confiable

El equipo de transmisión, distribución y control cubre diversos aspectos del sistema eléctrico

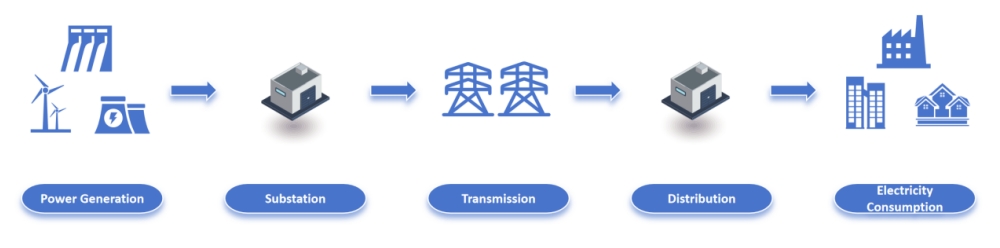

El sistema eléctrico es un sistema complejo que produce y proporciona energía eléctrica para satisfacer las demandas de energía de la sociedad, y consta de etapas de generación, transformación, transmisión, distribución y consumo. Las centrales eléctricas convierten diversas formas de energía en energía eléctrica utilizando equipos de generación. Esta energía eléctrica se eleva luego a niveles de voltaje adecuados en las subestaciones para su transmisión y, posteriormente, se reduce para su distribución a través de la red eléctrica a los usuarios finales de electricidad, completando todo el proceso desde la producción hasta el consumo.

La red de transmisión es la red principal del sistema eléctrico, responsable de entregar energía eléctrica desde las centrales eléctricas a los centros de carga y permitir la transferencia de energía entre diferentes redes. La red de distribución opera dentro de un área de suministro para distribuir energía eléctrica directamente a los usuarios. Las subestaciones participan en la transformación del nivel de voltaje y la redistribución de la energía eléctrica. En la transmisión a larga distancia, un voltaje más alto da como resultado una corriente más baja y pérdidas reducidas, por lo que el propósito principal de la transformación de voltaje es minimizar las pérdidas.

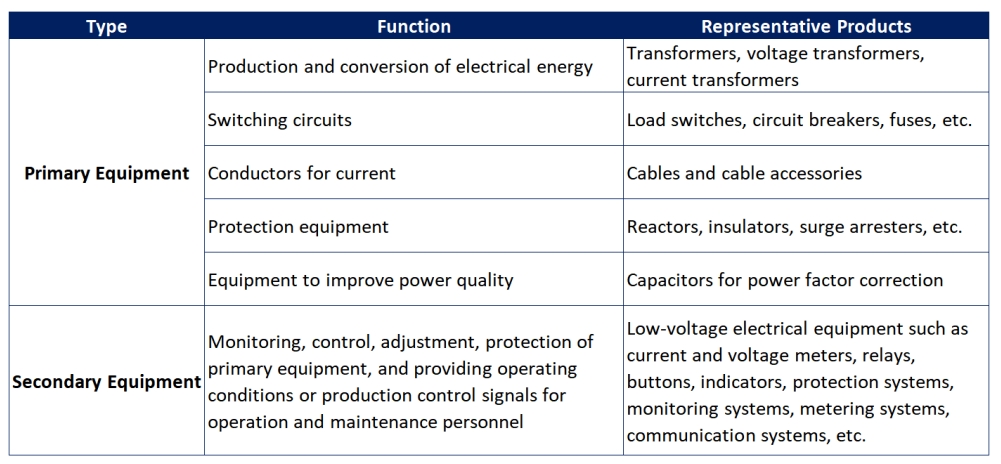

El sistema eléctrico se puede dividir en sistemas primarios y secundarios según las diferentes funciones y roles que desempeñan los diversos dispositivos que componen el sistema.

El sistema primario incluye equipos como generadores, transformadores, líneas de transmisión e interruptores, que son capaces de completar tareas como la generación, transmisión y distribución de energía. Estos dispositivos se denominan "equipo primario".

El sistema secundario consiste principalmente en varios dispositivos de relés de protección, dispositivos de control automático, equipos terminales de automatización, sistemas de automatización de subestaciones, sistemas de automatización de distribución y sistemas de comunicación. Estos dispositivos generalmente se denominan "equipo secundario". El equipo secundario realiza principalmente tareas como protección contra fallas, control operativo y monitoreo del equipo primario, asegurando así la operación segura y estable de todo el sistema eléctrico.

El relé de protección es un guardián importante para garantizar la seguridad del sistema eléctrico

En la operación de un sistema eléctrico, varios dispositivos eléctricos pueden experimentar fallas o condiciones de operación anormales. Si no se abordan con prontitud, estos problemas pueden provocar accidentes. Cuando ocurre un incidente en el sistema eléctrico, no solo afecta el suministro eléctrico normal, sino que también puede causar daños al equipo eléctrico y plantear riesgos para la seguridad personal. Para prevenir tales accidentes, se desarrollaron los relés de protección. Los dispositivos de relés de protección son sistemas automáticos que pueden detectar fallas o condiciones de operación anormales en los componentes eléctricos del sistema eléctrico y responder disparando interruptores de circuito o emitiendo señales.

El papel del relé de protección

1. Aislamiento de fallas: Aísla automática, rápida y selectivamente los componentes defectuosos del sistema eléctrico, evitando daños adicionales a los elementos defectuosos y asegurando que las partes no afectadas del sistema regresen rápidamente a la operación normal.

2. Respuesta a condiciones de operación anormales: Detecta condiciones de operación anormales de los componentes eléctricos y, según los requisitos de operación y mantenimiento, activa una alarma o inicia una acción de disparo retardado para aislar la falla.

Requisitos básicos del relé de protección:

1. Selectividad: La selectividad significa que cuando la protección por relé opera, solo el componente o la línea defectuosa se aísla del sistema eléctrico, lo que permite que las partes del sistema libres de fallas continúen operando. La selectividad asegura que la protección opere solo en la zona de falla y no se dispare fuera de la zona de falla. Si la protección principal no opera, la falla es eliminada por la protección de respaldo cercana o remota, minimizando el área afectada por el corte de energía.

2. Velocidad: La velocidad se refiere a la capacidad de la protección por relé para operar lo más rápido posible, dentro de los límites permitidos, para disparar el interruptor automático e aislar el componente o la línea defectuosa. Los beneficios del aislamiento rápido de fallas incluyen:

• Estabilidad del sistema mejorada.

• Tiempo de operación reducido del sistema bajo condiciones de bajo voltaje.

• Daños reducidos a los componentes defectuosos y prevención de una mayor expansión de la falla.

El tiempo de operación típico para la protección rápida es entre 0,06 y 0,12 segundos, siendo el más rápido de 0,01 a 0,04 segundos.

El tiempo de operación típico para un interruptor automático es entre 0,06 y 0,15 segundos, siendo el más rápido de 0,02 a 0,06 segundos.

El tiempo de aislamiento de falla más rápido es de 0,03 a 0,1 segundos.

3. Sensibilidad: La sensibilidad se refiere a la capacidad de la protección por relé para responder a fallas y condiciones de operación anormales dentro del rango de protección de diseño. La sensibilidad generalmente significa que bajo las condiciones más adversas, el dispositivo de protección debe responder a las fallas activando la protección de sobrecarga (p. ej., protección de corriente) para valores ascendentes y protección de subcarga (p. ej., protección de voltaje) para valores descendentes.

4. Fiabilidad: La fiabilidad es el requisito de rendimiento más fundamental para la protección por relé del sistema eléctrico, asegurando que la protección opere cuando deba y no opere cuando no deba. La fiabilidad está influenciada tanto por factores internos como externos:

• Factores internos: La calidad del dispositivo en sí, incluyendo la calidad de los componentes, la racionalidad del diseño estructural, el nivel de los procesos de fabricación y la simplicidad del cableado interno y externo y los puntos de contacto.

• Factores externos: El nivel de operación y mantenimiento, y si la instalación y la puesta en marcha son correctas.

Cómo los probadores de relés de protección mantienen los sistemas eléctricos bajo control

Dado que el relé de protección desempeña un papel crucial en la salvaguarda de la seguridad eléctrica, el probador de relés de protección, como un importante dispositivo de prueba de potencia, desempeña un papel vital en el diagnóstico de fallas, prueba y depuración de dispositivos de protección dentro de los sistemas eléctricos.

Principio de funcionamiento del probador de relés de protección

Un conjunto de prueba de relés de protección es un dispositivo utilizado para simular diversas fallas y condiciones de operación en un sistema eléctrico para probar y verificar el rendimiento de los dispositivos de protección. Puede simular escenarios de fallas como cortocircuitos, sobrecargas, sobrevoltaje, subvoltaje y más, para evaluar el rendimiento operativo y la confiabilidad del dispositivo de protección. Esto asegura que los dispositivos de protección puedan responder correctamente a las fallas en el sistema eléctrico, aislar la falla y mantener la operación segura y estable del sistema eléctrico.

El principio de funcionamiento de un probador de relés de protección se basa en el modelo matemático del sistema eléctrico y el análisis de las características de las fallas. Genera varias señales simuladas, como corriente, voltaje y frecuencia, y las aplica al dispositivo de protección bajo prueba. Al mismo tiempo, recopila las señales de acción y los parámetros de respuesta del dispositivo de protección para su análisis y evaluación. Basándose en la lógica operativa del dispositivo de protección y los valores de configuración, el probador determina si el dispositivo de protección funciona correctamente y cumple con los requisitos de protección del sistema eléctrico.

Especificaciones técnicas de los probadores de relés de protección

1. Precisión y estabilidad de las magnitudes de salida: Esto incluye la precisión y estabilidad de las magnitudes eléctricas como la corriente, el voltaje y la frecuencia, que afectan directamente la precisión de los resultados de la prueba.

2. Rango de salida: El probador debe cubrir el rango operativo de los dispositivos de protección que se están probando, para cumplir con los requisitos de prueba de varios tipos de dispositivos de protección.

3. Velocidad de prueba y tiempo de respuesta: El probador debe tener velocidades de prueba y tiempos de respuesta rápidos para simular los procesos transitorios en el sistema eléctrico.

4. Interfaz hombre-máquina y facilidad de operación: El probador debe contar con una interfaz fácil de usar y una operación simple y fácil de usar, lo que permite a los operadores realizar pruebas y procesar datos convenientemente.

5. Interfaces de comunicación y almacenamiento de datos: El probador debe estar equipado con interfaces de comunicación estándar y funciones de almacenamiento de datos de gran capacidad, lo que facilita el intercambio de datos con otros dispositivos y el registro de datos.

Tendencias de desarrollo de los probadores de relés de protección

1. Inteligencia: Con el continuo avance de las tecnologías de inteligencia artificial, los probadores de relés de protección serán cada vez más inteligentes, con funciones de prueba adaptativa, diagnóstico de fallas y predicción.

2. Multifuncionalidad: Los probadores de relés de protección evolucionarán gradualmente hacia la multifuncionalidad, ofreciendo capacidades de prueba para diversas funciones de protección, como protección de línea, protección de transformador y protección de generador, para satisfacer las necesidades de prueba de diferentes tipos de equipos eléctricos.

3. Redes: A medida que los sistemas eléctricos se vuelven más conectados y basados en la información, los probadores de relés de protección integrarán cada vez más capacidades de red, admitiendo el monitoreo remoto y la transmisión de datos, lo que permitirá las pruebas remotas y el diagnóstico de fallas.

4. Alta precisión: A medida que los sistemas eléctricos exigen una mayor precisión en los dispositivos de protección, los probadores de relés de protección mejorarán continuamente la precisión y estabilidad de las magnitudes de salida para cumplir con los requisitos de protección de alta precisión del sistema eléctrico.

Con el crecimiento de la población mundial, el aumento de los ingresos y el incremento de los usuarios finales electrificados, se espera que la demanda mundial de electricidad crezca rápidamente en todos los escenarios en el futuro. Asegurar que se satisfagan las demandas de electricidad salvaguardando la seguridad eléctrica es de suma importancia. El desarrollo de equipos tanto primarios como secundarios presenta una gran cantidad de oportunidades y desafíos. A medida que los sistemas eléctricos continúan evolucionando, la necesidad de tecnologías avanzadas que mejoren la confiabilidad, la eficiencia y la protección se vuelve cada vez más crítica. Este panorama dinámico no solo impulsa la innovación en la generación y distribución de energía, sino que también requiere mejoras continuas en los mecanismos de protección para asegurar la estabilidad y seguridad de las redes energéticas globales.
