Las subestaciones son los nodos centrales del sistema eléctrico. Su nivel de automatización afecta directamente a la seguridad, estabilidad y eficiencia de la red eléctrica. Aunque los sistemas tradicionales de automatización de subestaciones se han desarrollado durante muchos años hasta llegar a ser maduros y fiables, sus limitaciones inherentes (como el cableado complejo, las dificultades para compartir información y la deficiente interoperabilidad) ya no pueden satisfacer los requisitos de las redes inteligentes modernas.
La aparición del estándar IEC 61850, junto con sus tecnologías principales (SV (Sampled Value) y GOOSE (Generic Object Oriented Substation Event)), ha remodelado por completo la arquitectura de las subestaciones e impulsado una profunda transformación digital.
Características arquitectónicas:
Predominio del cableado físico: Los dispositivos de protección, control y medición están interconectados a través de una gran cantidad de cables de control (hilos de cobre). Por ejemplo, el lado secundario de los TC/TP se conecta directamente a los puertos de entrada analógicos de los relés de protección, mientras que los comandos del interruptor se transmiten a través de cables desde los relés hasta las cajas de control del interruptor.
Transmisión de señales analógicas: Los TC/TP emiten señales analógicas (p. ej., 5A/1A, 100V), que son vulnerables a las interferencias electromagnéticas y a los errores de transmisión en distancias largas de cable.
Silos de información: Cada Dispositivo Electrónico Inteligente (IED) funciona de forma relativamente independiente. Los protocolos específicos del proveedor dificultan la interconexión, lo que da lugar a una escasa escalabilidad.
Funciones estrechamente acopladas: La protección, la medición y el recuento requieren a menudo devanados de TC/TP dedicados, lo que conlleva equipos primarios complejos y costes elevados.
Problemas clave: Cableado complejo, alto coste, débil capacidad antiinterferencias, baja eficiencia de coordinación y dificultades en el mantenimiento y la expansión.
Características arquitectónicas:
Comunicación basada en red: Siguiendo el principio de "equipo primario inteligente, equipo secundario en red", la capa de proceso (TC/TP, interruptores automáticos) y el nivel de posición (IED de protección y control) se comunican a través de una LAN de subestación de alta velocidad (normalmente de fibra óptica).
Transmisión digital: El avance consiste en sustituir las señales analógicas y el cableado físico por mensajes digitales.
1. SV (Sampled Value): Sustituye a los cables de señal analógica. Las Unidades de Consolidación (MU) muestrean las señales de los TC/TP, las digitalizan y publican los valores muestreados como mensajes de multidifusión. Los IED de protección y control se suscriben a estos mensajes SV para obtener datos de corriente y tensión.
2. GOOSE (Generic Object Oriented Substation Event): Sustituye al cableado físico binario. Se utiliza para información muy crítica en el tiempo, como comandos de disparo, señales de enclavamiento y posiciones de interruptores. Los mensajes GOOSE cuentan con mecanismos de alta prioridad y retransmisión para garantizar la fiabilidad.
Intercambio de información de alto nivel: Una sola MU puede publicar datos SV para múltiples IED, eliminando los "silos de información" y reduciendo la necesidad de devanados adicionales de TC/TP.
Fuerte interoperabilidad: La norma IEC 61850 define modelos de datos y servicios de comunicación unificados. Siempre que los dispositivos cumplan la norma, pueden integrarse sin problemas y lograr un funcionamiento "plug-and-play".
Ventajas principales: Circuitos secundarios simplificados, gran capacidad antiinterferencias, intercambio total de información, configuración flexible y digitalización completa, lo que permite aplicaciones avanzadas como la monitorización de estado y el diagnóstico inteligente.
SV desempeña un papel fundamental en la digitalización a nivel de proceso. Su flujo de trabajo es el siguiente:

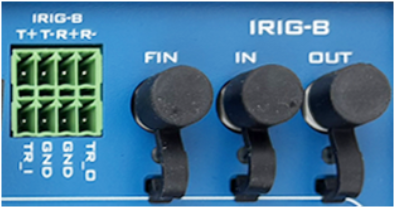

Muestreo: La Unidad de Consolidación muestrea de forma síncrona los valores de corriente y tensión de TC/TP electrónicos o convencionales (estos últimos requieren conversión A/D). La precisión de la sincronización es crítica y suele garantizarse mediante el Protocolo de Tiempo de Precisión (PTP) IEEE 1588 o IRIG-B.
Encuadre (Framing): La MU encapsula cada punto de muestreo (incluyendo el recuento de canales, factores de calidad, etc.) en tramas Ethernet según la norma IEC 61850-9-2 (o las anteriores 9-1/LE).
Publicación: La MU transmite los mensajes SV como tramas de multidifusión a través del bus de proceso. Cualquier IED suscrito a esa dirección de multidifusión puede recibirlos.
Suscripción: Los IED de nivel de posición (protección, control) escuchan las direcciones de multidifusión. Tras recibir los mensajes SV, analizan y validan los datos, reconstruyen las formas de onda y las utilizan para cálculos lógicos (p. ej., protección contra sobrecorriente, cálculo de potencia).
Parámetros clave:
Frecuencia de muestreo: Normalmente 80 muestras por ciclo de frecuencia industrial (4 kHz), aunque son posibles frecuencias mayores o menores.
Formato de mensaje: IEC 61850-9-2 es el estándar predominante, ofreciendo estructuras de conjuntos de datos flexibles.
Protocolo de transporte: Basado en ISO/IEC 8802-3 (Ethernet), normalmente con etiquetado VLAN y marcado de prioridad para garantizar el rendimiento en tiempo real.
Este cambio tecnológico también ha revolucionado los métodos de ensayo.
Herramienta principal: Equipos de ensayo de relés convencionales.
Enfoque de los ensayos:
Cableado físico: Las salidas analógicas del equipo de ensayo se conectan directamente a las entradas analógicas del relé.
E/S binarias: Las entradas/salidas binarias del equipo de ensayo se conectan directamente a los terminales binarios del relé.
Enfoque: Verificación de las funciones lógicas del relé, como los ajustes de sobrecorriente y los tiempos de funcionamiento. El ensayo es específico del dispositivo.
Los ensayos evolucionan del concepto "punto a punto" al "orientado al sistema", cubriendo varios niveles:
a) Ensayo de unidad IED

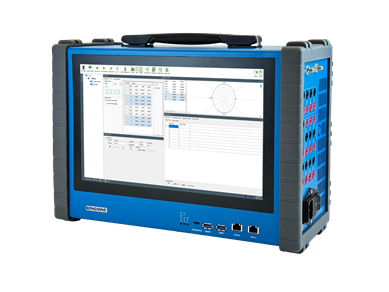

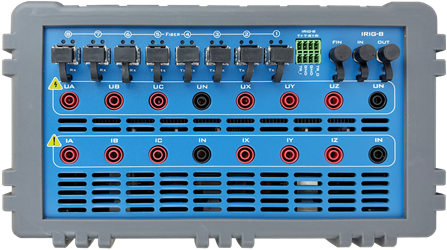

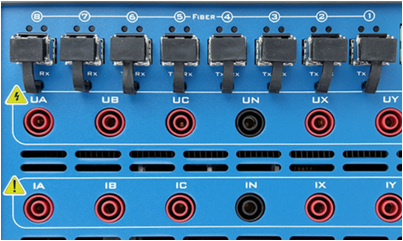

Herramientas: Equipos de ensayo digitales compatibles con IEC 61850, capaces no solo de simular señales analógicas sino también de publicar y suscribirse a mensajes SV y GOOSE.
Contenido:
1. Ensayo de suscripción SV: Verifica que el relé puede recibir y procesar correctamente los mensajes SV y responder adecuadamente (p. ej., disparando ante condiciones de falla simuladas).
2. Ensayo de suscripción/publicación GOOSE: Garantiza que los IED puedan manejar correctamente las entradas GOOSE externas (p. ej., enclavamientos) y publicar sus propias salidas GOOSE (p. ej., comandos de disparo).

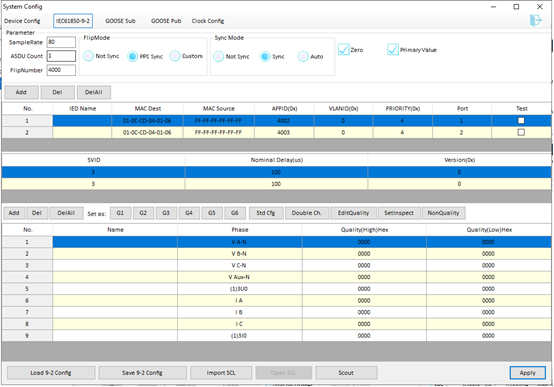

3. Importación de archivos ICD/CID: Los equipos de ensayo pueden importar archivos de configuración de IED para configurar automáticamente los parámetros SV/GOOSE, mejorando la eficiencia.
b) Ensayos de integración del sistema
Propósito: Verificar la coordinación de todo el sistema, no solo de los dispositivos individuales.
Herramientas: Analizadores de red, equipos de ensayo digitales y herramientas SCD (System Configuration Description).
Contenido:
1. Ensayos de conformidad de la comunicación: Garantizan el cumplimiento de las pilas de comunicación y los modelos de datos de los IED con los estándares IEC 61850.
2. Ensayos de rendimiento de red SV/GOOSE:
(1). Monitorización del tráfico: Garantiza que no haya pérdida de paquetes ni congestión.
(2). Ensayos de latencia: Miden los retrasos de extremo a extremo para la entrega de SV y la ejecución del disparo GOOSE, garantizando los requisitos de velocidad de protección.
(3). Ensayos de precisión de sincronización: Confirman que los errores de sincronización de muestreo de la MU se mantienen dentro de los límites aceptables (normalmente ±1 μs).
3. Simulación en bucle cerrado: Crea un entorno de simulación en tiempo real que incluye modelos del sistema primario, simuladores de MU y múltiples IED para probar el rendimiento de la protección en escenarios complejos de fallas en la red.
c) Ensayos de operación y mantenimiento
Herramientas: Analizadores SV/GOOSE portátiles o multímetros digitales ópticos.
Contenido: Durante el mantenimiento, los ingenieros pueden acceder directamente a los datos del bus de proceso, "leer" los valores SV como si fueran señales analógicas o "escuchar" los estados GOOSE, lo que permite una rápida localización de fallas.
La norma IEC 61850 y la tecnología SV han desplazado a las subestaciones del "mundo analógico" cableado al "mundo digital" en red. Aunque esta transición ofrece ventajas significativas, también impone mayores exigencias en cuanto a diseño, ensayos y operación.
El enfoque de los ensayos se ha ampliado desde las comprobaciones funcionales a nivel de dispositivo hasta la validación integral del rendimiento de las comunicaciones, la coordinación del sistema y la sincronización temporal. El dominio de la configuración del sistema basada en SCD, el análisis del tráfico de red y las herramientas de ensayo digitales se ha vuelto esencial para los ingenieros eléctricos actuales.
Esta transformación no es solo una actualización tecnológica, sino también un cambio de paradigma que sienta las bases para la construcción de redes eléctricas futuras más inteligentes, flexibles y fiables.
