La energía eléctrica es un recurso indispensable que mantiene nuestras vidas modernas funcionando de manera eficiente y conveniente. El proceso de entrega de electricidad, desde el momento en que se genera hasta que llega a nuestros hogares, es altamente complejo. El equipo de la subestación juega un papel crítico en este proceso. Al integrar y conectar varios componentes de la subestación, la electricidad generada en las centrales eléctricas puede transmitirse y distribuirse de forma segura y eficiente a cada hogar.
El equipo de subestación se divide generalmente en equipo primario y equipo secundario.
El equipo primario se refiere a los aparatos eléctricos de alta tensión que intervienen directamente en la generación, transmisión y distribución de energía eléctrica. Esto incluye generadores, transformadores, disyuntores, interruptores de desconexión (aisladores), interruptores automáticos, contactores, interruptores de cuchilla, barras colectoras, líneas de transmisión, cables de potencia, reactores y motores eléctricos. Estos dispositivos están interconectados para formar sistemas de generación, transmisión y distribución, o para apoyar otros procesos industriales.
El equipo secundario se refiere a los dispositivos eléctricos de baja tensión que monitorean, controlan, regulan y protegen el equipo primario. Estos sistemas también proporcionan datos operativos, monitoreo de estado y señales de control para los operadores y el personal de mantenimiento. El equipo secundario clave incluye paneles de control, paneles de medición y control, paneles de protección (incluidos relés de protección y dispositivos de automatización), tableros de distribución de baja tensión, paneles de suministro de CC, baterías, cargadores, fuentes de alimentación ininterrumpida (UPS), cajas de terminales, dispositivos de enclavamiento, instrumentos de medición, transductores, fusibles, interruptores auxiliares, cables secundarios y sistemas de control de supervisión.
Un generador convierte varias formas de energía en energía eléctrica a través de la inducción electromagnética. Los generadores vienen en muchos tipos, que van desde unidades a gran escala en centrales eléctricas hasta generadores domésticos portátiles y unidades especializadas para aplicaciones únicas.
En las centrales eléctricas, los tipos principales incluyen:
Generadores de combustible convencional (carbón, gas, diésel): más del 60% de la generación de electricidad mundial, tecnología madura pero mayores emisiones.
Generadores de energía renovable (eólica, solar fotovoltaica, hidroeléctrica): el segmento de más rápido crecimiento, alcanzando el 29% de la generación mundial en 2022 (datos de la IEA).
Generadores nucleares: alimentados por fisión nuclear, con aproximadamente 440 unidades operativas en todo el mundo (Asociación Nuclear Mundial, 2023).
Un transformador de potencia es un dispositivo estático que cambia el voltaje (o corriente) de CA de un nivel a otro manteniendo la misma frecuencia. Los transformadores se clasifican en tipos elevadores y reductores.

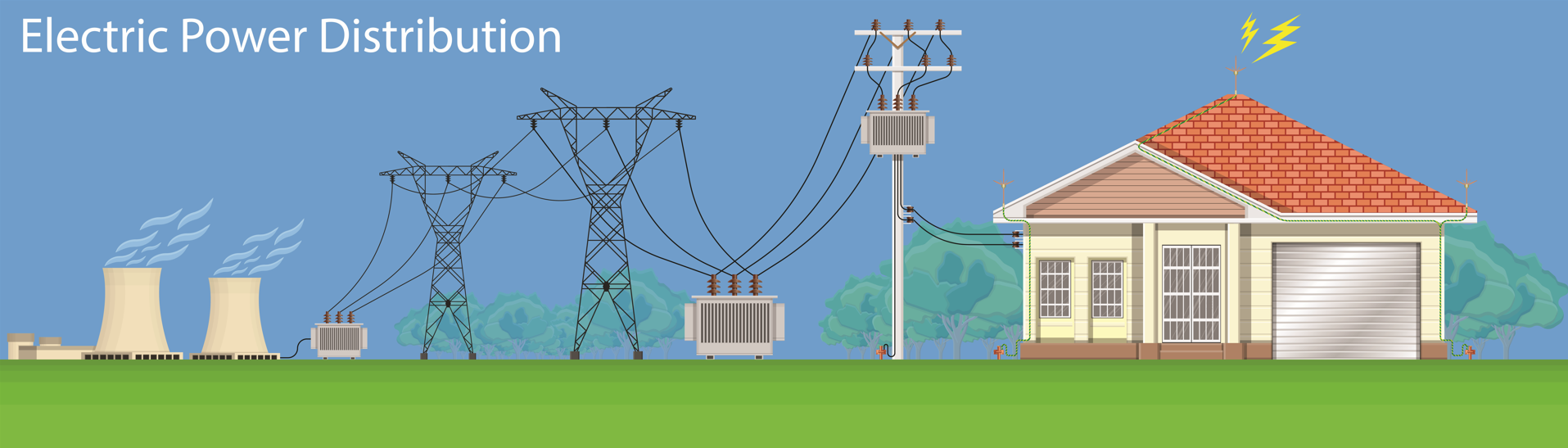

La electricidad generada en las centrales eléctricas suele salir del generador a 10–30 kV. Para una transmisión eficiente a larga distancia, los transformadores elevadores aumentan el voltaje a 220–800 kV. A medida que la electricidad se acerca a las zonas urbanas, una serie de transformadores reductores reducen el voltaje por etapas hasta que alcanza los niveles de suministro doméstico estándar.
Los disyuntores son críticos para garantizar la operación segura y continua del sistema eléctrico. Los disyuntores de alta tensión, esenciales en centrales eléctricas y subestaciones, están equipados con capacidades de extinción de arco.
Bajo operación normal, se encienden y apagan para controlar las corrientes de carga y de vacío.
En caso de falla, trabajan en coordinación con los relés de protección para interrumpir rápidamente las corrientes de falla, evitando daños al equipo y cortes de energía.
La confiabilidad de los disyuntores de alta tensión afecta directamente la seguridad de toda la red eléctrica.
Los interruptores de desconexión son dispositivos mecánicos utilizados para aislar equipos eléctricos de circuitos bajo tensión para mantenimiento, operaciones de transferencia o conmutación de cargas pequeñas. No tienen capacidad de extinción de arco.
Funciones principales:
Seguridad – El aislamiento de la fuente de alimentación garantiza que el equipo en mantenimiento esté físicamente separado de la red bajo tensión.
Flexibilidad operativa – En sistemas de doble barra colectora, permiten la transferencia fluida de cargas o equipos entre barras.
Control de carga pequeña – Capaces de conectar o desconectar circuitos de baja corriente para facilitar configuraciones de red flexibles.
Los TC y TP son dispositivos de medición esenciales que funcionan con principios similares a los transformadores, convirtiendo alta tensión o corriente en valores bajos proporcionales para una medición y protección seguras.
Razones de uso:
Seguridad – Evita la medición directa de tensiones o corrientes peligrosamente altas.
Precisión – Proporciona entradas estándar para relés de protección, medidores y sistemas de monitoreo.
Aislamiento – Separa eléctricamente al personal y los circuitos de control de baja tensión de los sistemas de alta tensión.
Los TC y TP son indispensables en aplicaciones de transmisión, distribución y control para el monitoreo en tiempo real de fase, voltaje y corriente.
Los sistemas secundarios monitorean, miden, controlan y protegen la operación del equipo primario y del sistema eléctrico en general. Estos incluyen sistemas de CC, energía auxiliar de la estación, sistemas de control de supervisión, bucles de control secundarios, relés de protección basados en microprocesadores, dispositivos de medición y sistemas de facturación.
Ejemplos clave:
Paneles de comunicación remota y sincronización GPS: contienen unidades de comunicación remota, convertidores de protocolo y relojes GPS para garantizar el intercambio de datos preciso con los centros de despacho y la sincronización horaria entre dispositivos.
Paneles de medición y control general: miden sistemas de CC y voltajes de barra (comúnmente utilizados en subestaciones ≤35 kV).
Paneles de deslastre de carga por baja frecuencia/baja tensión: desconectan cargas automáticamente cuando el voltaje o la frecuencia de la barra caen por debajo de los umbrales.
Paneles de potencia para pruebas de protección de relés: proporcionan energía de CC controlada para probar relés de protección.
Paneles de protección/control del transformador principal: incorporan protección diferencial, de respaldo y no eléctrica para transformadores.
Paneles de protección/control de alimentadores: monitorean los circuitos alimentadores y se disparan en caso de fallas para proteger al personal, el equipo y la red.
Paneles de medición de energía: registran datos de consumo de energía para cada alimentador.
Paneles de carga de CC: convierten el suministro de CA de la estación en CC para uso del equipo de protección y control, mientras monitorean el estado de cada alimentador de CC.
Se utiliza para verificar la confiabilidad operativa de los relés de protección en las subestaciones. La protección por relé es vital para salvaguardar todo el sistema eléctrico al aislar las fallas de manera rápida y precisa.

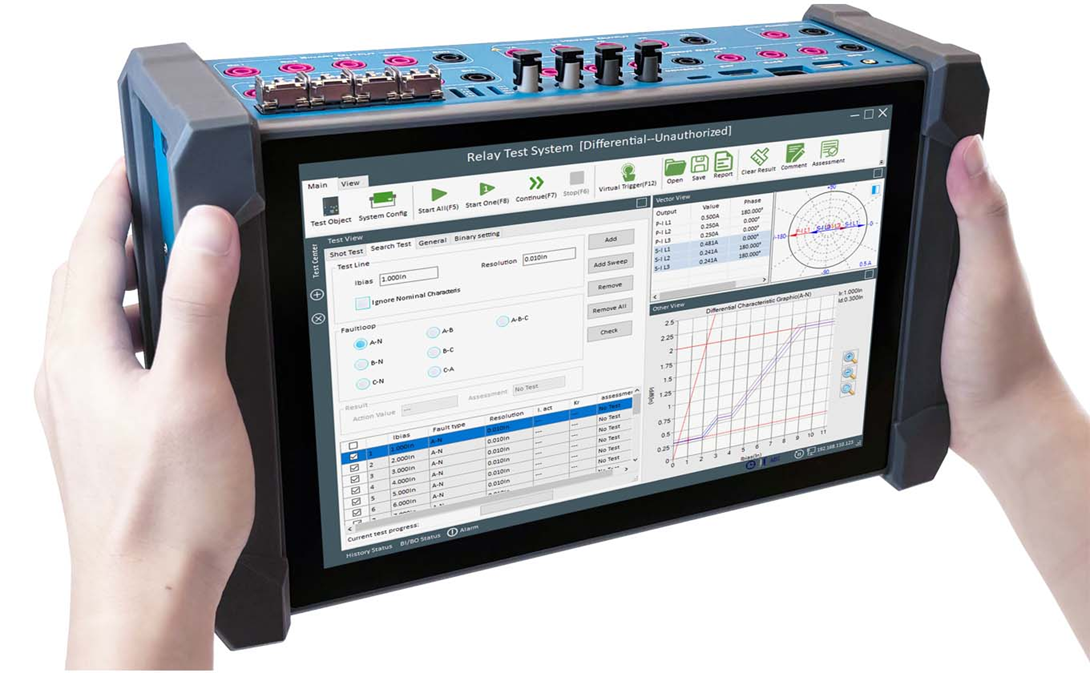

Los probadores de KINGSINE simulan condiciones de falla comunes y envían señales de prueba a los relés para confirmar su correcto desempeño. Construidos con una batería integrada y software de prueba profesional basado en Linux, nuestras unidades no requieren fuente de alimentación externa ni computadora. Este diseño compacto y revolucionario pesa solo 3,8 kg, lo que lo convierte en el más ligero de su clase.

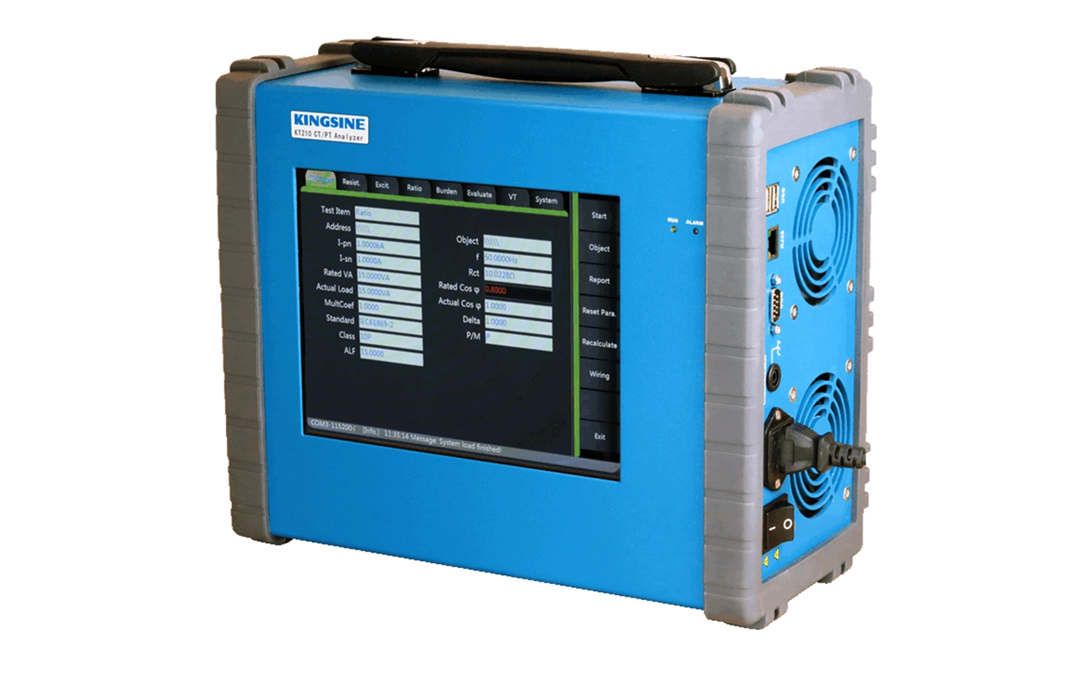

Diseñado para un análisis exhaustivo de transformadores de corriente y transformadores de potencial. Similar a nuestros probadores de relés, el analizador de TC/TP KINGSINE está diseñado para la portabilidad con un diseño de tamaño mini, peso inferior a 8 kg, pantalla táctil integrada y software de prueba preinstalado.
Esencial para empresas de servicios públicos y usuarios industriales para verificar parámetros del sistema de CA como fase, corriente y voltaje. La fuente de alimentación y calibrador de KINGSINE entrega voltaje y corriente CA/CC con una precisión del 0,05%, asegurando una calibración precisa. Todos nuestros productos vienen con una garantía gratuita de tres años y servicio de mantenimiento de por vida.
