Pruebas de relés de protección para sistemas de energía de centros de datos

El tiempo de actividad de un centro de datos depende de la rapidez con la que su sistema de protección detecta e aisla una falla. Cada sección de transformador, UPS, generador y celda de distribución depende de los relés de protección para disparar el interruptor correcto en el momento adecuado. Esta guía cubre cuatro escenarios comunes de verificación de relés que se encuentran durante la puesta en marcha y el mantenimiento de centros de datos.

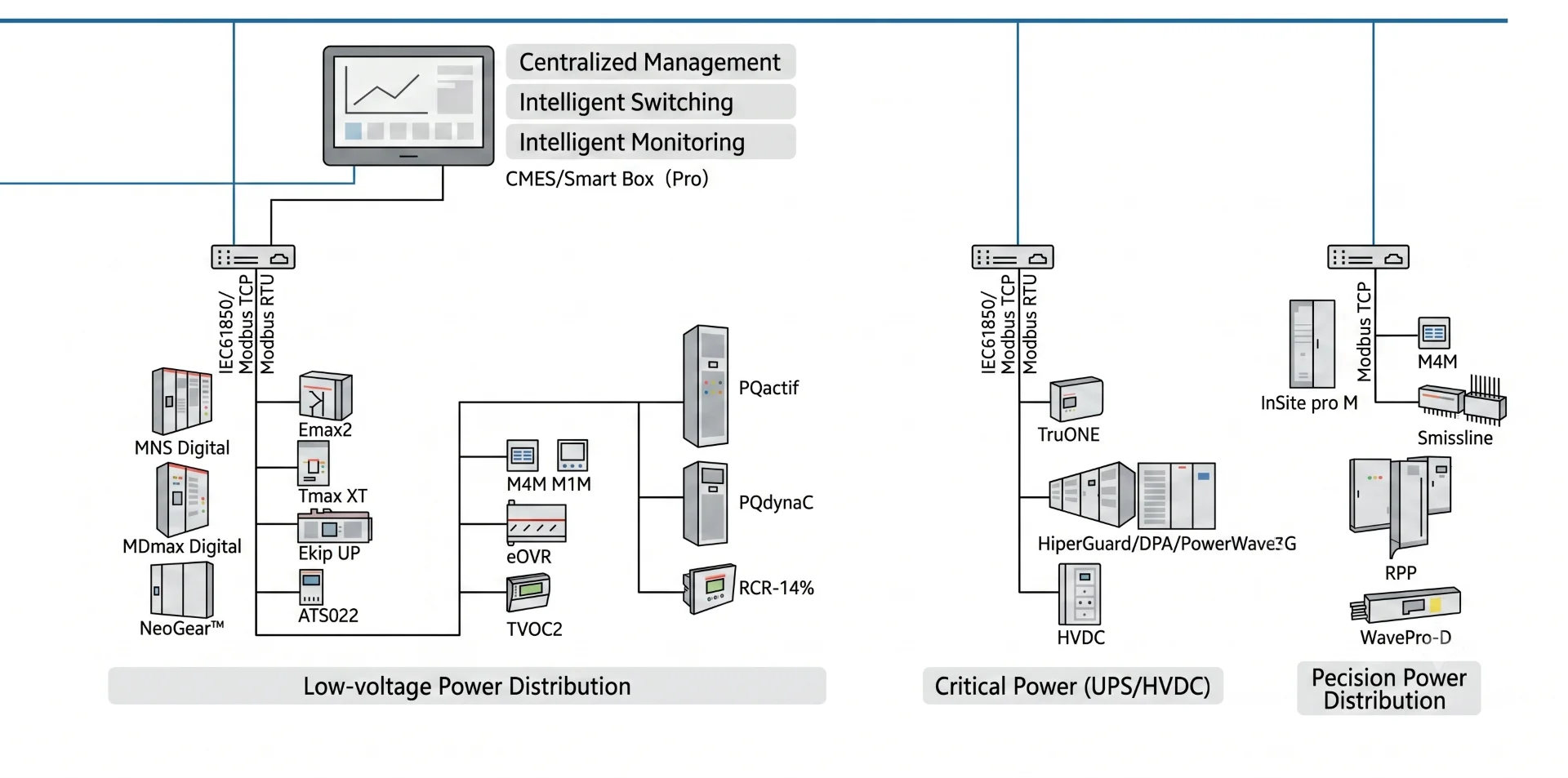

Caso 1: Verificación del tiempo de transferencia de la UPS

Un equipo de prueba de relés o una fuente de CA programable simula una falla de red al bajar el voltaje de entrada mientras un osciloscopio de alta velocidad captura la forma de onda de salida. El intervalo entre la interrupción de la red y el establecimiento de la energía de respaldo debe ser inferior a 10 ms para sistemas UPS en línea según la norma IEC 62040-3.

Antes de realizar la prueba, confirme que la UPS esté bajo carga y notifique a las operaciones de TI de aguas abajo. Conecte la fuente de CA a la entrada de red de la UPS y las sondas del osciloscopio a la salida de la UPS. Realice la prueba al 100% de carga para obtener los resultados más representativos.

Configure la falla con un voltaje normal de 220V/380V y un disparo ajustado para caer a 0V o por debajo del umbral de bajo voltaje durante 100-500 ms. Active el bypass estático de la UPS para que permanezca en espera activa. Ajuste el osciloscopio para disparo por flanco descendente al 90% del voltaje nominal. Inicie la prueba y registre T₀ (la red cae por debajo del umbral) y T₁ (la salida se recupera a ±5% del valor nominal). Tiempo de transferencia ΔT = T₁ - T₀. Repita entre 3 y 5 veces sin carga, al 50% de carga y al 100% de carga.

El tiempo de transferencia no debe exceder los 10 ms. La caída transitoria de voltaje debe mantenerse dentro del 10% del valor nominal y la THD en el instante de la transferencia debe ser inferior al 5%. Si el tiempo de transferencia supera los 15 ms, es posible que se produzca la desconexión del servidor o la corrupción de datos.

Caso 2: Calibración de la protección contra sobrecorriente del transformador de distribución

Este procedimiento es la base para los Casos 3 y 4. El equipo de prueba inyecta corrientes controladas en el circuito secundario del TC del relé para verificar el valor de activación, la relación de restablecimiento y el tiempo de operación con respecto a la hoja de ajustes de protección.

Confirme que el relé esté fuera de servicio, desconecte la salida de disparo e aísle los circuitos de los TC. Conecte las salidas trifásicas (IA, IB, IC) a los terminales de corriente del relé con la polaridad correcta. Seleccione el módulo de prueba de sobrecorriente y verifique que la relación del TC coincida con el ajuste de campo. Lea todos los ajustes de etapa (instantáneo, con retraso de tiempo, sobrecorriente) de la hoja de ajustes.

Comience con la verificación de la medición: aplique valores conocidos y confirme que las pantallas del relé coincidan. Luego calibre cada etapa por separado. Para la corriente de activación, comience al 90% del ajuste y aumente lentamente. Registre Iop cuando el relé opere, repita 2-3 veces y promedie. Para la relación de restablecimiento, disminuya la corriente después de la activación y registre Ire cuando el relé se restablezca. Calcule K = Ire / Iop; el rango aceptable es 0.85-0.95. Para el tiempo de operación, aplique una sobrecorriente fija a 1.2x o 2x el ajuste. El temporizador comienza con la inyección y se detiene al cerrarse el contacto del relé. Compare el resultado con la hoja de ajustes, por ejemplo, 0.3 s ± 10%. Si el relé utiliza características de tiempo inverso, realice la prueba a 1.5x, 2x, 5x y 10x y confírmelo con la curva especificada.

El error de la corriente de activación debe estar dentro de ±5% del ajuste. La relación de restablecimiento debe ser de 0.85-0.95. El error de tiempo definido no debe exceder el ±10% y el tiempo inverso debe cumplir con la curva publicada. La desviación de la medición debe mantenerse dentro de ±1%.

Caso 3: Coordinación en cascada de la protección de celdas de distribución de MT/BT

La prueba en cascada verifica que los relés de aguas arriba y de aguas abajo operen en la secuencia correcta: la protección más cercana despeja la falla primero, actuando la de aguas arriba como respaldo con retraso de tiempo. El equipo de prueba inyecta señales de falla en cada ubicación de protección y monitorea la secuencia de operación a través de múltiples canales de entrada de contacto seco.

Verifique que el carro del interruptor esté en posición de prueba y que el interruptor esté abierto. Confirme que el cableado coincida con el diagrama unifilar y desactive los enclavamientos externos. Antes de la prueba en cascada, calibre cada relé individualmente utilizando el procedimiento del Caso 2.

Para una prueba de dos etapas (alimentador de aguas abajo más transformador de aguas arriba), conecte el equipo de prueba al relé del alimentador de aguas abajo. Ajuste la corriente de falla a 1.2x el ajuste de la Etapa I de aguas abajo. El equipo de prueba monitorea ambos contactos de relé a través de dos canales de contacto seco. Registre T_downstream y T_upstream. La coordinación es correcta cuando T_downstream es más corto que T_upstream con un intervalo de al menos 0.1-0.2 s. Si T_upstream es igual o más corto que T_downstream, el interruptor de aguas arriba se dispara primero y amplía la zona de apagón.

Para sistemas con tres o más niveles, como la entrada, el enlace de barras y el alimentador, pruebe cada nivel secuencialmente. Si la coordinación falla, revise los ajustes de protección y vuelva a realizar la prueba hasta que la secuencia sea correcta. El relé de aguas abajo siempre debe operar antes que el relé de aguas arriba con el intervalo de coordinación adecuado.

Caso 4: Verificación del sistema de protección del generador diésel

El equipo de prueba inyecta fallas simuladas en los circuitos de voltaje y corriente del relé del generador para validar los elementos de protección de sobrecorriente, potencia inversa y falla a tierra.

Confirme que el generador esté apagado, desconecte el interruptor de salida y retire los puentes de disparo. Conecte las salidas de corriente a los terminales de entrada de los TC, las salidas de voltaje a los terminales de entrada de los TP y los contactos de disparo a los canales de entrada del equipo de prueba. Lea todos los ajustes de la hoja de ajustes.

Para la protección de sobrecorriente, siga el procedimiento del Caso 2 para la activación y el tiempo del cortocircuito fase a fase. Para la protección de potencia inversa —que evita que el generador funcione como motor y dañe al motor primario— conecte el voltaje y la corriente trifásicos desde el equipo de prueba. Aplique primero potencia activa directa; el relé no debe operar. Luego ajuste el ángulo de fase para que la potencia activa fluya en sentido inverso (factor de potencia negativo) y aumente lentamente hacia el ajuste. Registre el valor de potencia inversa en la operación del relé y verifique el tiempo. Para la protección de falla a tierra (secuencia cero), conecte corriente monofásica a la entrada de secuencia cero del relé, observe si el ajuste especifica 3I₀ o I₀, y aumente lentamente hasta la activación. Calcule la relación de restablecimiento utilizando el mismo método del Caso 2. Finalmente, ejecute una prueba de bucle cerrado simulando cortocircuitos fase a fase, voltaje anormal del sistema y fallas a tierra monofásicas para confirmar que cada salida de protección accione correctamente el interruptor.

Los errores de activación para la protección de sobrecorriente, potencia inversa y secuencia cero deben mantenerse dentro de ±5% del ajuste. La relación de restablecimiento debe ser de 0.85-0.95 y el interruptor correcto debe dispararse con el reporte de señal adecuado.

Consejos de prueba y lista de equipos recomendados

La instalación no se puede desconectar, por lo que las pruebas deben utilizar rutas redundantes mientras la ruta activa transporta la carga. Las salas eléctricas tienen espacio limitado, por lo que un equipo de prueba portátil de seis fases de menos de 4 kg es una opción práctica para moverse entre múltiples salas en un solo turno. La precisión de la documentación es fundamental: las relaciones de TC, los ajustes y el cableado deben verificarse con los planos conforme a obra antes de cualquier prueba. Un desajuste entre el estudio de coordinación y los ajustes de campo es uno de los problemas más comunes encontrados durante la puesta en marcha.

Para la selección del equipo, los criterios clave incluyen el número de salidas de fase (trifásica para relés de alimentadores, de seis fases para protección diferencial y de generadores), el rango de salida, la cobertura de la biblioteca de pruebas de relés para marcas comunes (ABB, Siemens, Schneider, GE, SEL), el soporte para la importación de archivos de configuración (XRIO o RIO) y la portabilidad. El equipo de prueba de relés de seis fases KINGSINE KFA320 combina una precisión de salida del 0.05% con una biblioteca de más de 500 plantillas de relés en un formato portátil de 3.8 kg adecuado para entornos de centros de datos con inventarios de relés mixtos.
