¿Qué es un archivo SCD en las pruebas de subestaciones digitales?

Configurar una subestación digital significa lograr que docenas de IED se comuniquen entre sí. Sin un archivo de configuración compartido, los ingenieros deben mapear manualmente los modelos de datos entre proveedores. El archivo SCD soluciona esto al definir un modelo de datos común que cada dispositivo sigue.

Un archivo SCD (Substation Configuration Description) es el archivo de configuración maestro para una subestación digital IEC 61850. Describe cada dispositivo electrónico inteligente (IED), sus nodos lógicos, atributos de datos y cómo se comunican los dispositivos a través del bus de estación y el bus de proceso. El archivo SCD se crea durante la integración del sistema y sirve como la única fuente de verdad para toda la subestación.

El archivo SCD elimina el trabajo de traducción que requerían los protocolos más antiguos. Esto es lo que hace y cómo trabajar con él.

Por qué el archivo SCD es importante en las subestaciones digitales

Resolución de la interoperabilidad multifabricante

Los dispositivos de diferentes marcas siguen las mismas reglas de nomenclatura para nodos lógicos, conjuntos de datos y bloques de control. Un relé de protección de un fabricante puede enviar una señal de disparo a un controlador de interruptor de otro, porque ambos leen sus funciones del mismo archivo SCD. Para entender cómo funciona esto, el archivo SCD utiliza SCL (Substation Configuration Language), la gramática basada en XML definida en IEC 61850-6 que siguen todos los archivos de configuración IEC 61850.

Actuar como la única fuente de verdad

Una vez que el archivo está completo, se convierte en la referencia maestra. El equipo de prueba lo utiliza para verificar las conexiones. Años más tarde, durante los proyectos de modernización, los ingenieros vuelven al archivo SCD original para ver cómo se configuró la subestación. Esto puede ahorrar semanas de ingeniería inversa.

Estructura del archivo SCD y archivos de configuración relacionados

El archivo SCD se construye a partir de cinco secciones XML. También pertenece a una familia de archivos de configuración IEC 61850 que cumplen diferentes funciones.

Las cinco secciones XML de un archivo SCD

El Header (Encabezado) almacena el historial de versiones y un identificador único. La sección Substation (Subestación) describe la disposición física: niveles de tensión, bahías, interruptores y seccionadores. La sección IED enumera cada dispositivo inteligente y sus nodos lógicos. La sección Communication (Comunicación) define la red, incluidas las direcciones IP y las etiquetas VLAN. La sección DataTypeTemplates (Plantillas de tipos de datos) proporciona definiciones de tipos que actúan como un diccionario compartido para toda la subestación.

Un problema común surge cuando el archivo ICD utiliza definiciones de plantilla diferentes a las que espera el SCD. El IED puede rechazar la configuración cuando esto sucede, por lo que la alineación de las plantillas es fundamental durante la integración.

Cómo se diferencian ICD, SSD y CID de SCD

El archivo ICD proviene del fabricante del dispositivo y describe lo que un modelo puede hacer sin ninguna información específica de la subestación. Los ingenieros lo utilizan durante la licitación para comprobar la compatibilidad. El archivo SSD es el plano funcional creado durante el diseño, que define la topología y los nodos lógicos requeridos sin asignar dispositivos específicos. El archivo CID es una parte del SCD para un dispositivo, cargado directamente en los relés o unidades de fusión en el sitio.

Trabajar con archivos SCD a lo largo del ciclo de vida de la subestación

El archivo SCD interviene en cada fase de un proyecto de subestación, desde el diseño inicial hasta el mantenimiento a largo plazo.

Diseño, integración y configuración

Comienza con el SSD durante el diseño. Los proveedores envían archivos ICD para su revisión. El integrador fusiona todo en el SCD, asignando direcciones y configurando las suscripciones GOOSE. Un punto crítico común es el manejo de archivos ICD de diferentes ediciones de IEC 61850, lo que puede causar que el configurador rechace la mezcla.

Puesta en servicio y despliegue en campo

En el sitio, los ingenieros cargan los archivos CID en los dispositivos y realizan pruebas. El SCD ayuda a verificar que los mensajes GOOSE lleguen a los suscriptores correctos y que los flujos de valores muestreados estén mapeados correctamente. Un desajuste aquí puede causar fallas silenciosas que son difíciles de encontrar más adelante.

Compatibilidad de ediciones de IEC 61850

La Edición 1.0 se centró en la comunicación interna de la subestación. Durante los proyectos reales, los ingenieros encontraron cientos de problemas llamados Tissues, que son informes de problemas técnicos registrados en la base de datos oficial de mantenimiento de IEC 61850. La Edición 2.0 corrigió estos problemas y se expandió para cubrir la energía eólica, solar y el almacenamiento por baterías. La Edición 2.1 añadió funciones de ciberseguridad de IEC 62351. Los archivos SCD de la Edición 1.0 no son directamente compatibles con las herramientas de la Edición 2.0, por lo que siempre debe verificar la edición antes de comenzar un proyecto.

Pruebas de sistemas IEC 61850 con un archivo SCD

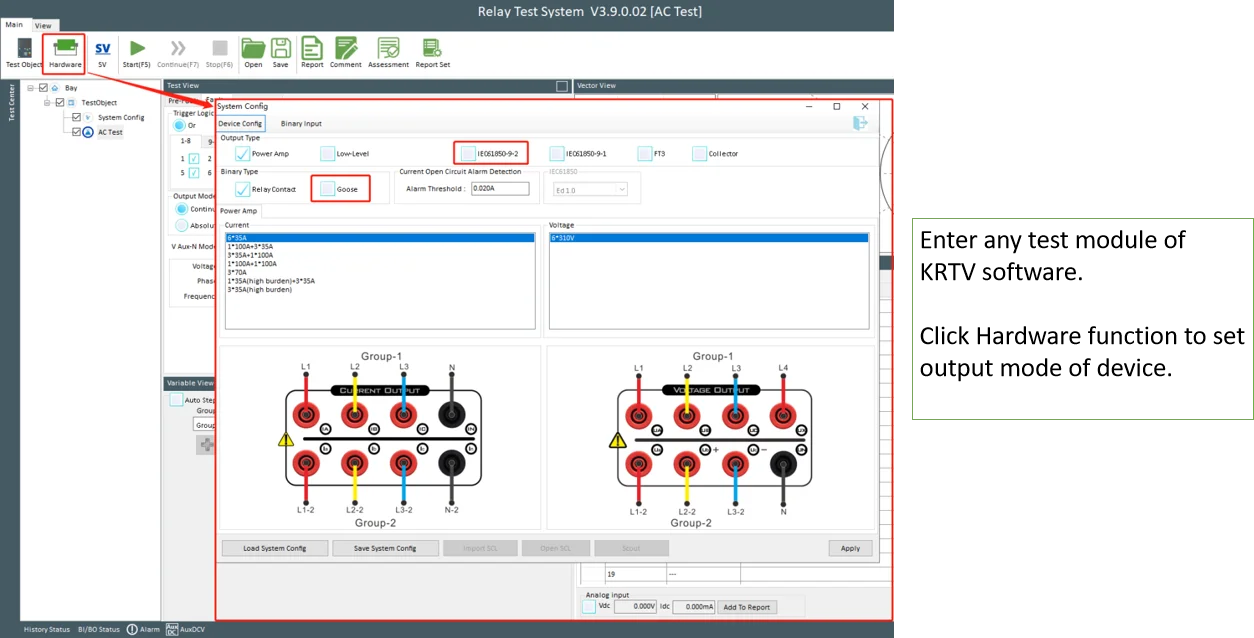

Probar un sistema IEC 61850 sin el archivo SCD significa introducir a mano cada suscripción GOOSE y cada canal de valores muestreados. Eso es lento y propenso a errores. Un mejor enfoque es cargar el archivo SCD directamente en la plataforma de prueba.

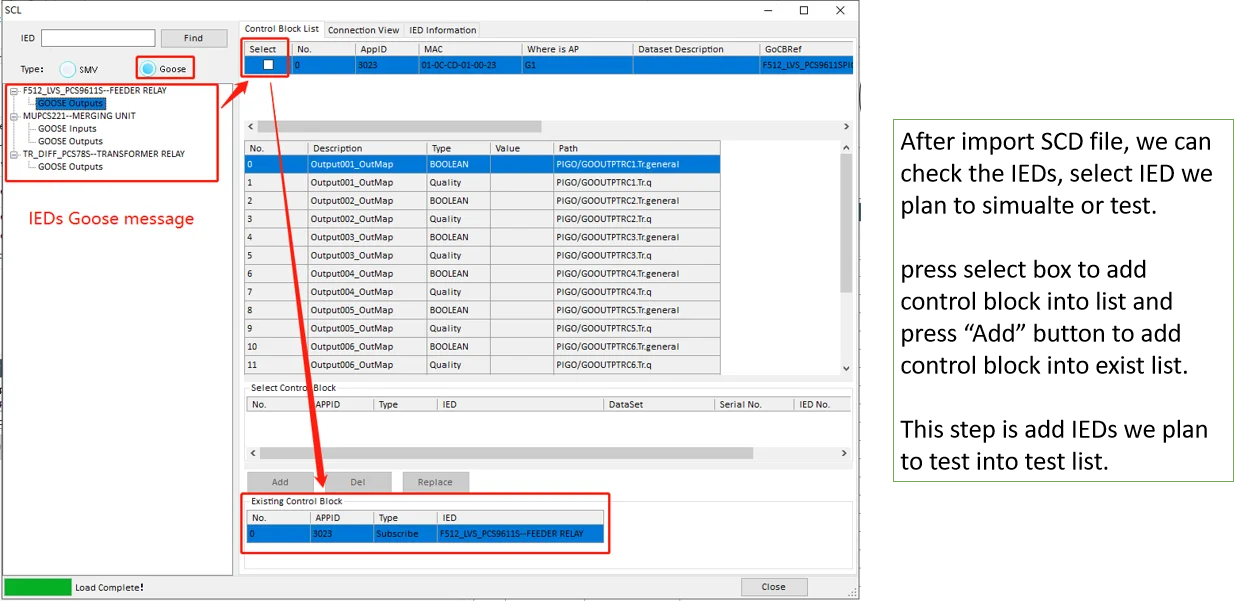

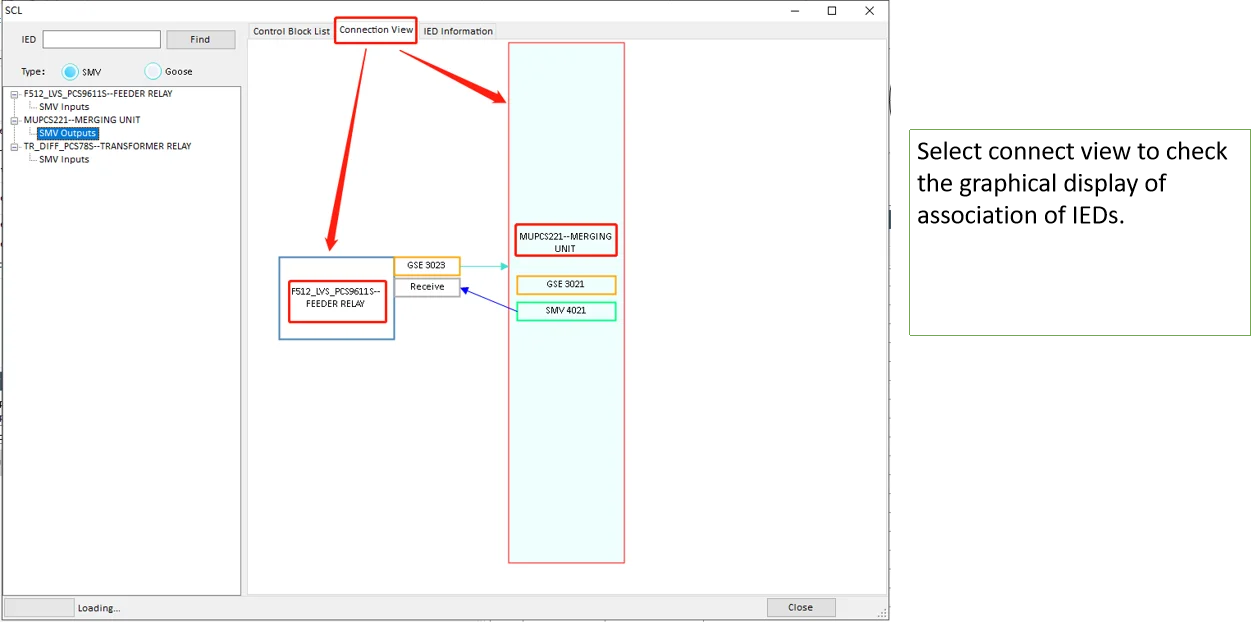

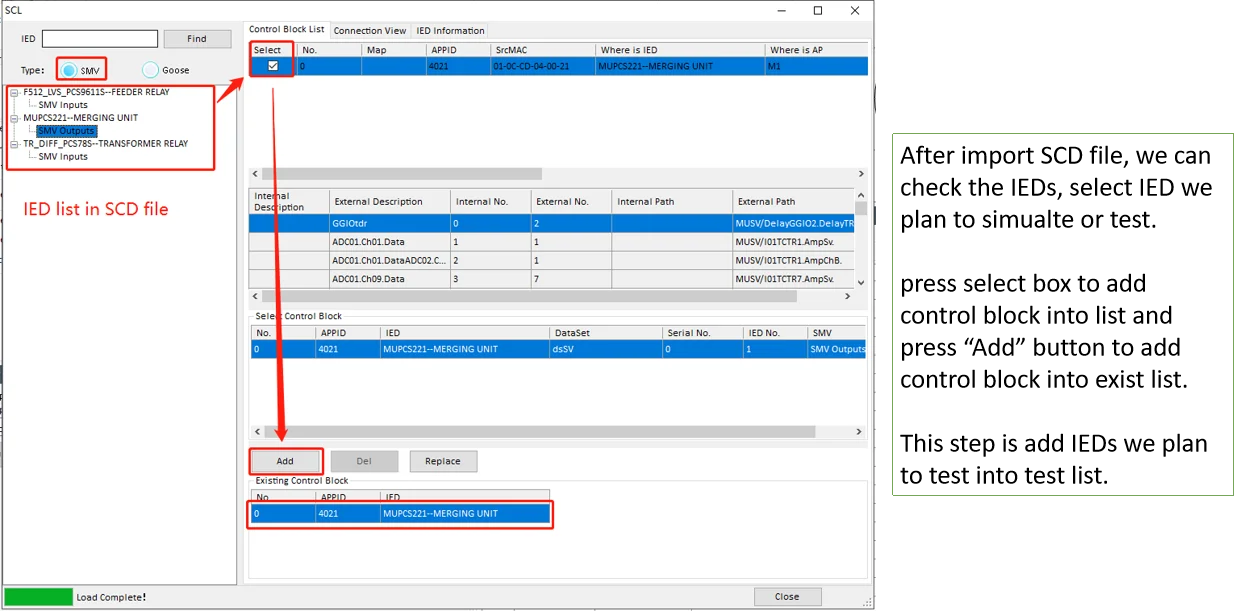

La herramienta de prueba analiza el SCD para extraer cada IED, sus nodos lógicos, conjuntos de datos y bloques de control. Construye un mapa de quién publica qué y quién se suscribe a ello. Seleccione el dispositivo bajo prueba y la herramienta configurará automáticamente los canales GOOSE y SV necesarios.

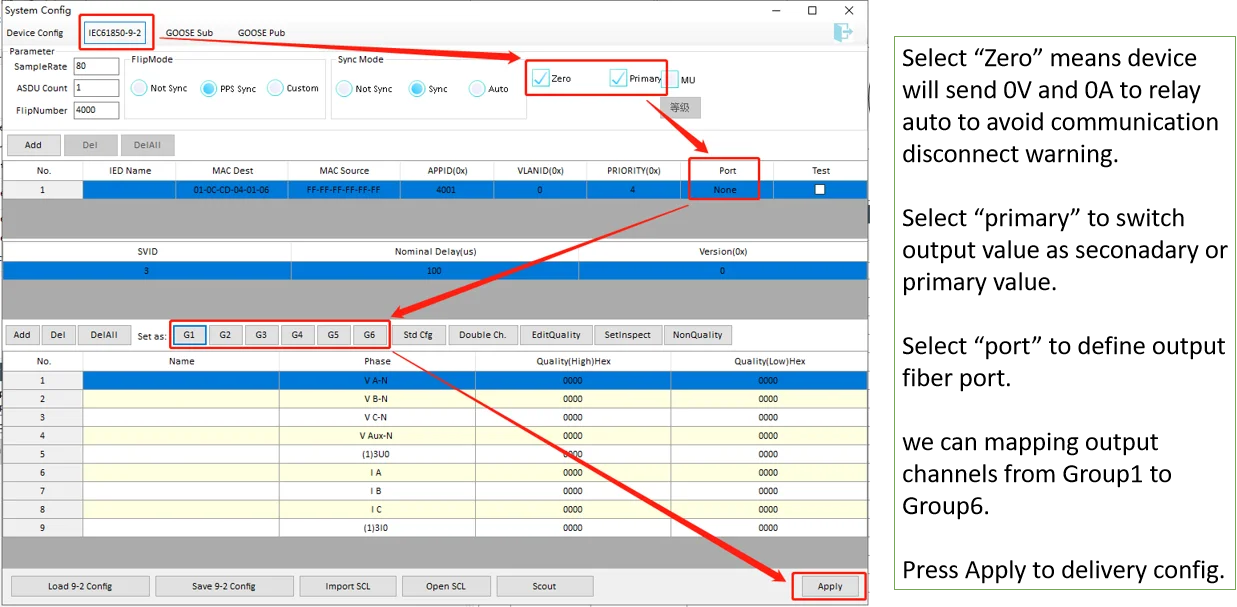

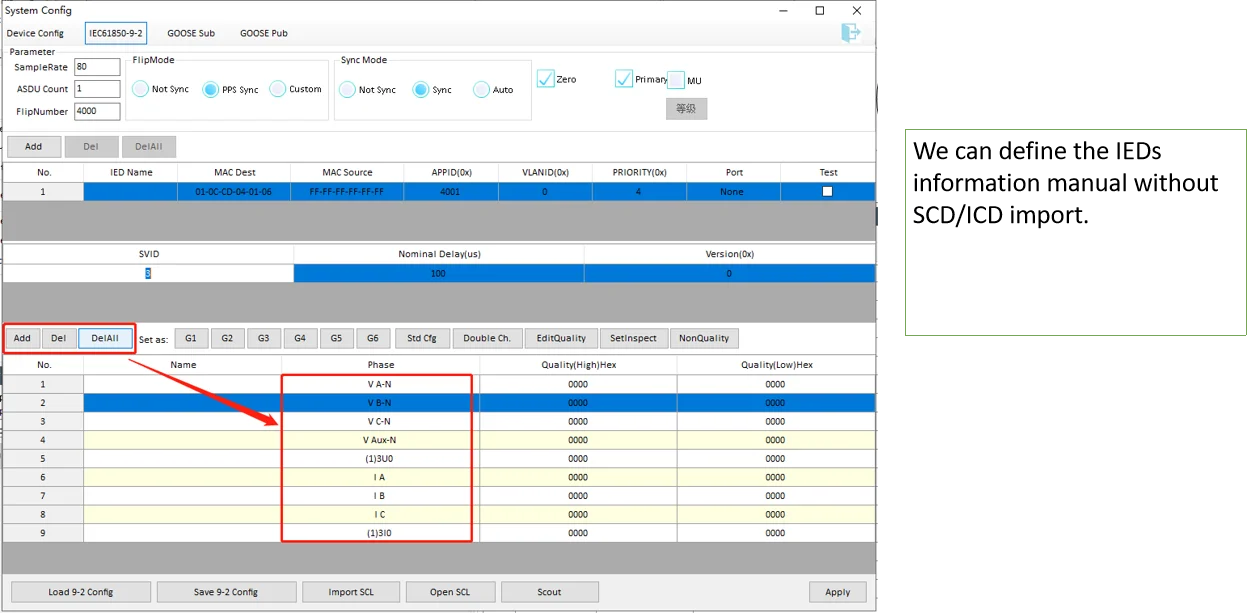

Para aplicaciones de bus de proceso, la configuración de prueba también debe gestionar la sincronización de tiempo. Las unidades de fusión emiten valores muestreados a tasas fijas, como 80 o 256 muestras por ciclo. La herramienta de prueba debe coincidir con estas tasas y alinear la fase de salida. Plataformas como KINGSINE KFA320 y KF86P manejan esto importando el archivo SCD directamente, extrayendo la configuración SV y generando señales trifásicas simultáneas con la sincronización correcta.

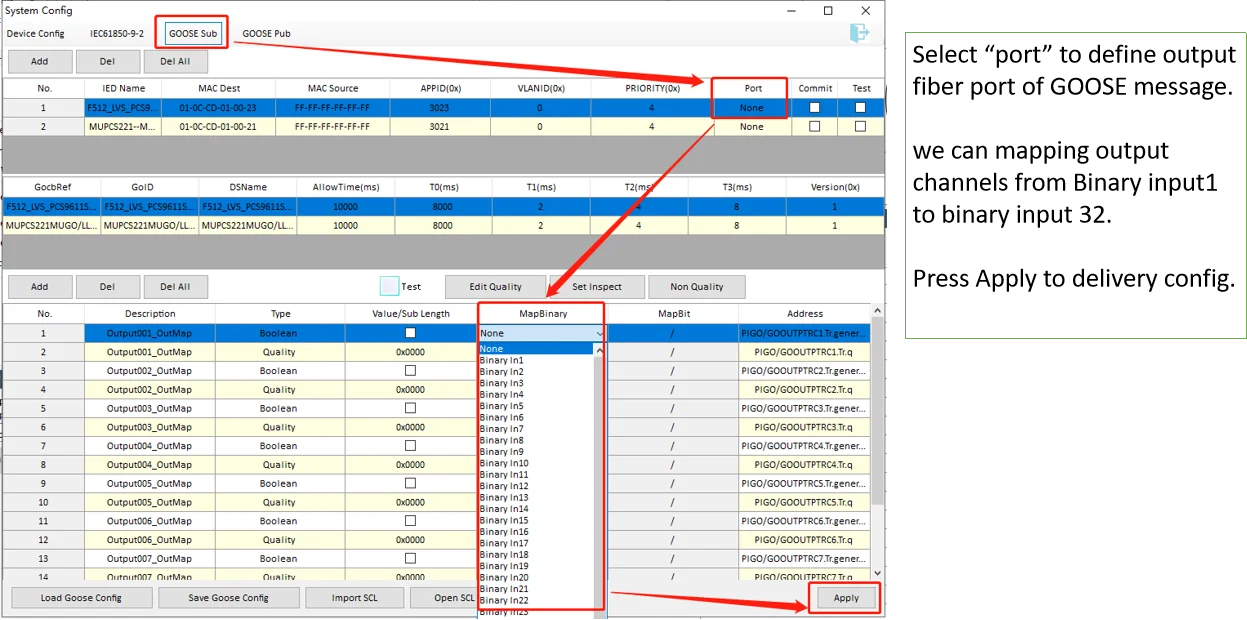

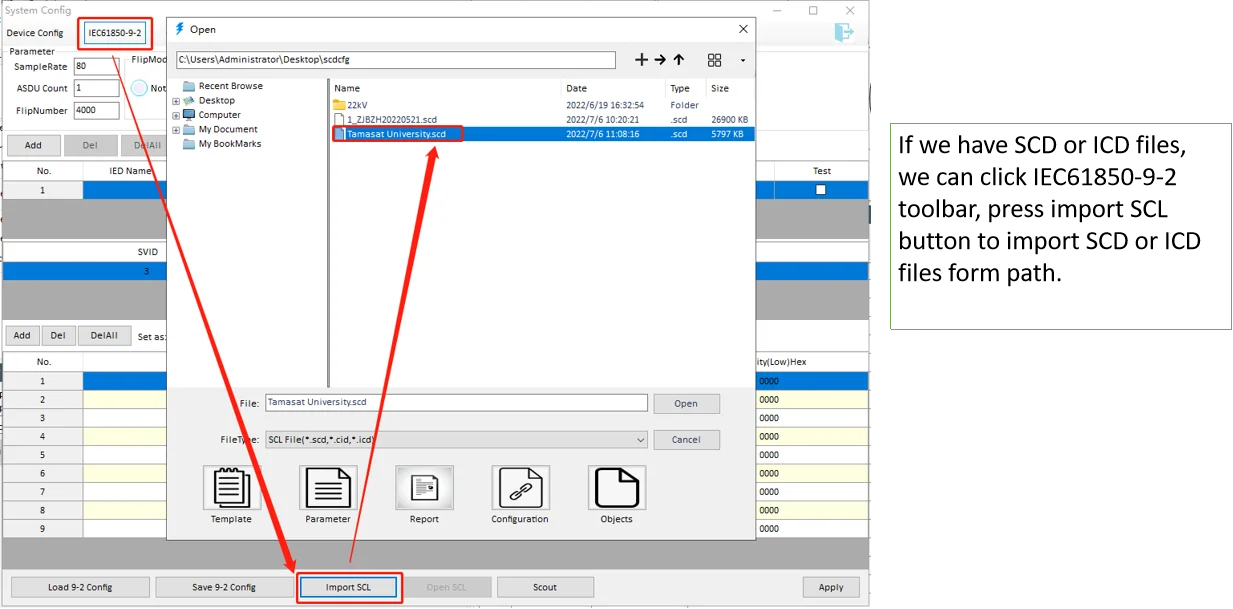

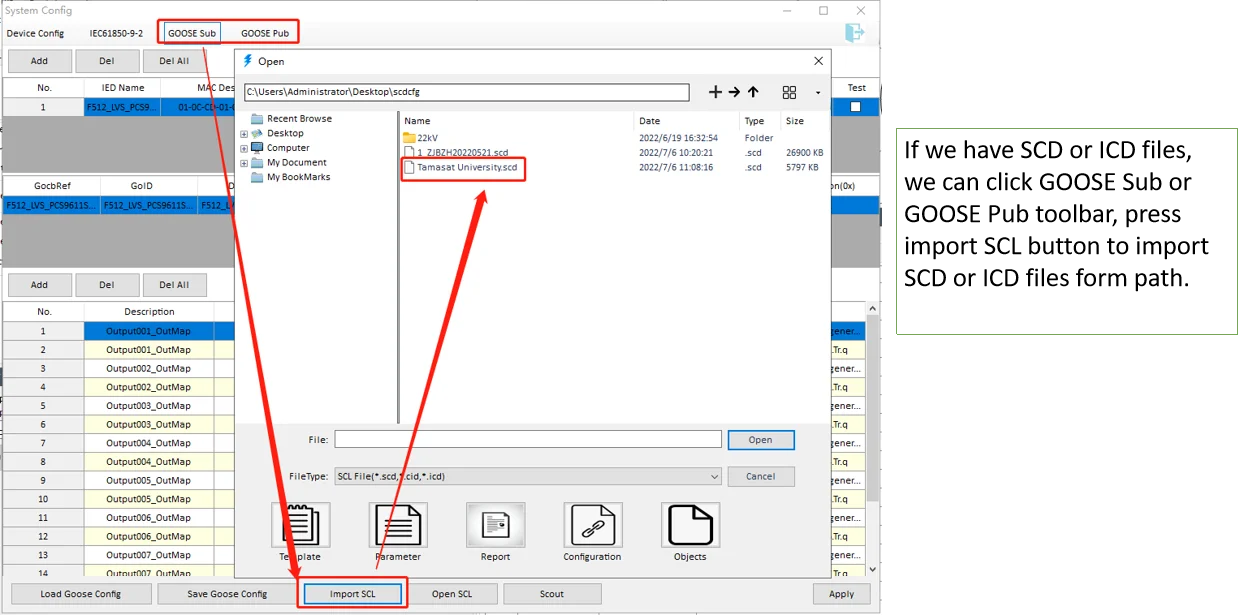

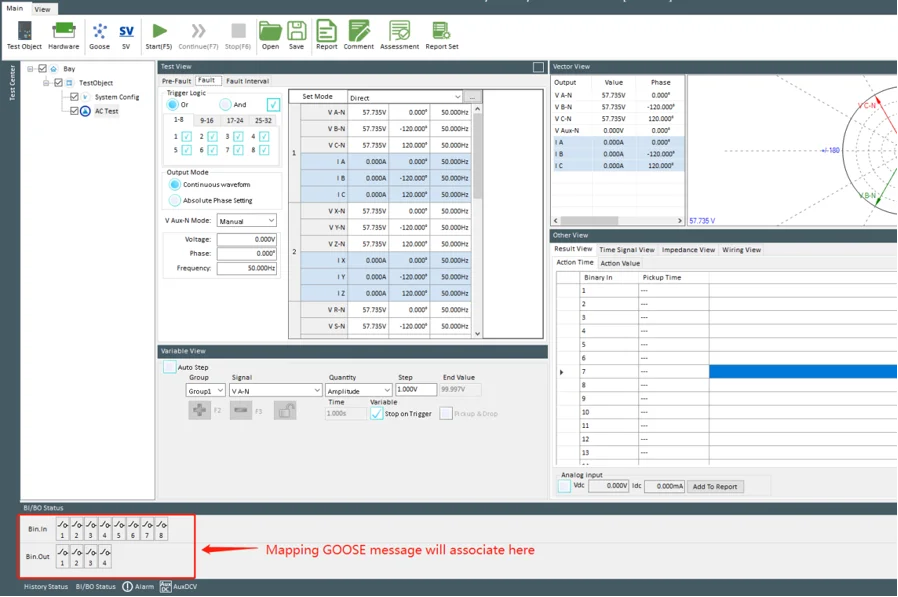

El flujo de trabajo se ejecuta de la siguiente manera: importar el archivo SCD, seleccionar el IED objetivo, verificar la lista de suscripción GOOSE contra las definiciones del SCD, configurar las magnitudes de prueba y ejecutar. Cualquier desajuste entre el SCD y la respuesta del dispositivo se muestra inmediatamente, detectando errores de configuración en el laboratorio en lugar de durante la puesta en servicio.

Preguntas frecuentes

¿Cuál es la diferencia entre un archivo SCD y un archivo CID?

Un archivo SCD abarca toda la subestación. Un archivo CID abarca solo un dispositivo y se extrae del SCD durante la integración.

¿Puedo abrir un archivo SCD en un editor de texto?

Sí, los archivos SCD son documentos XML. Cualquier editor de texto puede abrirlos, pero las herramientas SCL dedicadas son mejores para explorar la estructura.

¿Por qué mi archivo SCD no funciona con un IED más nuevo?

La causa más probable es un desajuste de edición. Si el SCD sigue la Edición 1.0 y el IED espera la Edición 2.0, el dispositivo puede rechazar la configuración. Verifique la edición en la sección Header del archivo SCD.

Si desea profundizar en los casos de uso práctico de los archivos SCD, consulte este artículo: Visualización y aplicaciones de archivos SCD.
