La lógica operativa de la protección de distancia depende esencialmente de una comparación entre la impedancia de falla y el valor de ajuste: si la impedancia de falla es menor que el valor de ajuste, la protección opera; de lo contrario, no lo hace. La precisión (p. ej., impedancia, tiempo de operación), adaptabilidad (p. ej., factores de compensación para líneas complejas) y cumplimiento (p. ej., tolerancia de errores) de estos ajustes determinan directamente si la protección puede actuar correctamente en situaciones críticas.
Sin embargo, las herramientas de prueba tradicionales enfrentan tres desafíos importantes:
Dificultad en el emparejamiento de parámetros: Los parámetros específicos del sitio (p. ej., cableado de TP/TC, factor de compensación de tierra, factor de compensación de secuencia cero) deben convertirse manualmente antes de ingresarlos, lo que es propenso a errores.
Verificación lenta de ajustes: Cada zona de protección (Zona 1/2/3) debe probarse individualmente, lo que consume un tiempo significativo.
Análisis de características abstracto: Los límites de operación de la protección no se muestran de manera intuitiva, lo que dificulta evaluar la idoneidad de los ajustes.
El módulo de protección de distancia KINGSINE KRT aborda estos problemas con una solución enfocada en la verificación precisa de ajustes y curvas personalizadas intuitivas, logrando un emparejamiento completo de parámetros, cobertura total de rangos de ajuste y análisis visualizado de características.
1. Emparejamiento de parámetros del sistema con un clic: Reproducción de condiciones del mundo real 1:1

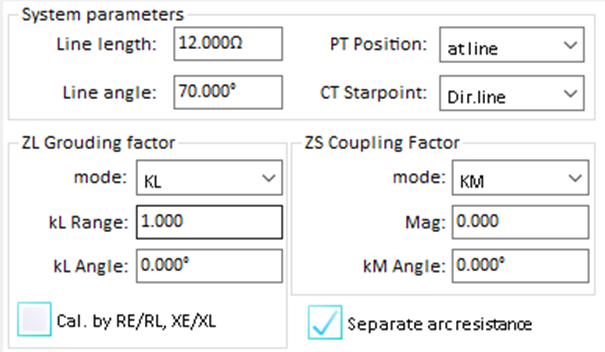

La sección "Parámetros del sistema" del módulo de distancia se mapea directamente con los valores clave del campo:
Parámetros de línea: Permite la entrada directa de la longitud de la línea (p. ej., 75,000 km) y el ángulo de impedancia (p. ej., 75,000°). La impedancia se calcula automáticamente (Z = ρ×L/S + jωL×L), eliminando errores manuales.
Configuración de TP/TC: Elija el cableado del TP (lado línea/lado barra) y la polaridad del TC (hacia la línea/hacia la barra), alineándose completamente con los circuitos secundarios en sitio.
Coeficientes de compensación: Ajustes personalizados para la compensación de distancia (KL) y la compensación de secuencia cero (KM), incluyendo el coeficiente (p. ej., KL=0.667, KM=0.667) y el ángulo (p. ej., 0.000°), para mitigar la desviación de la medición de impedancia en líneas largas o de cable.
Ya sea que se trate de líneas aéreas, de cable o híbridas, los parámetros del sitio pueden importarse con un solo clic para garantizar la fidelidad total del entorno de prueba.

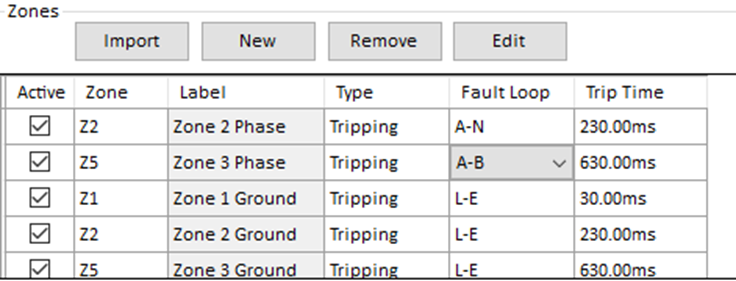

2. Gestión por lotes de zonas de protección: Duplicando la eficiencia de la verificación de ajustes
Las zonas de protección I/II/III son el foco de la verificación de ajustes de distancia. La función "Zona de protección" permite importar, crear, editar y eliminar múltiples zonas:
Crear zonas: Defina el área de uso (p. ej., z1), etiqueta (p. ej., Zona I), tipo (p. ej., disparo), tipo de falla (p. ej., falla a tierra monofásica A-N) y tiempo de operación (p. ej., 50,000 ms).
Verificación por lotes: Seleccione múltiples zonas (p. ej., Zonas I y II); el módulo emite automáticamente señales de prueba en secuencia, monitorea la impedancia de operación (|Z|) y el tiempo (t) de cada zona, y registra los resultados.
Importar/Exportar: Cargue ajustes de zonas de protección desde archivos KRT (p. ej., hojas de ajustes de institutos de diseño); exporte resultados en XML/PDF para generar informes de verificación al instante.
En comparación con los métodos tradicionales que pueden tardar una hora en verificar tres zonas de protección, el módulo KINGSINE puede completar la tarea en 15 minutos: una ganancia de eficiencia del 75%.

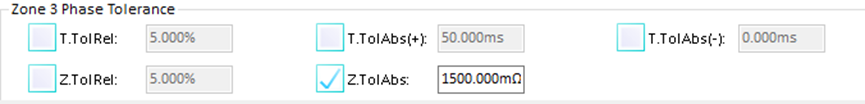

3. Ajustes de error detallados: Pleno cumplimiento de estándares, riesgo cero
Los ajustes de protección de distancia deben cumplir con estándares como IEC 60255-151 y DL/T 995-2016. El módulo de distancia KINGSINE permite una configuración flexible de errores:
Error de tiempo: Defina el error de tiempo relativo (p. ej., ±5,000%) y el error de tiempo absoluto (p. ej., +100,000 ms / -0,000 ms).
Error de impedancia: Establezca el error de impedancia relativo (p. ej., ±5,000%) o absoluto (p. ej., +0,000 Ω / -0,000 Ω).
Evaluación automática: Cualquier resultado de prueba fuera del rango definido se marca automáticamente como "Fallo", resaltando las anomalías (p. ej., desviación de tiempo de 120 ms).
Los ingenieros ya no necesitan calcular manualmente los errores; el cumplimiento se puede verificar rápidamente, reduciendo los riesgos de una operación incorrecta.
4. Curvas personalizadas intuitivas: Límites de características claros y controlables
La función Curva personalizada convierte los ajustes numéricos abstractos en visualizaciones gráficas de límites utilizando un diseño de plantilla con sincronización en tiempo real para un análisis intuitivo.

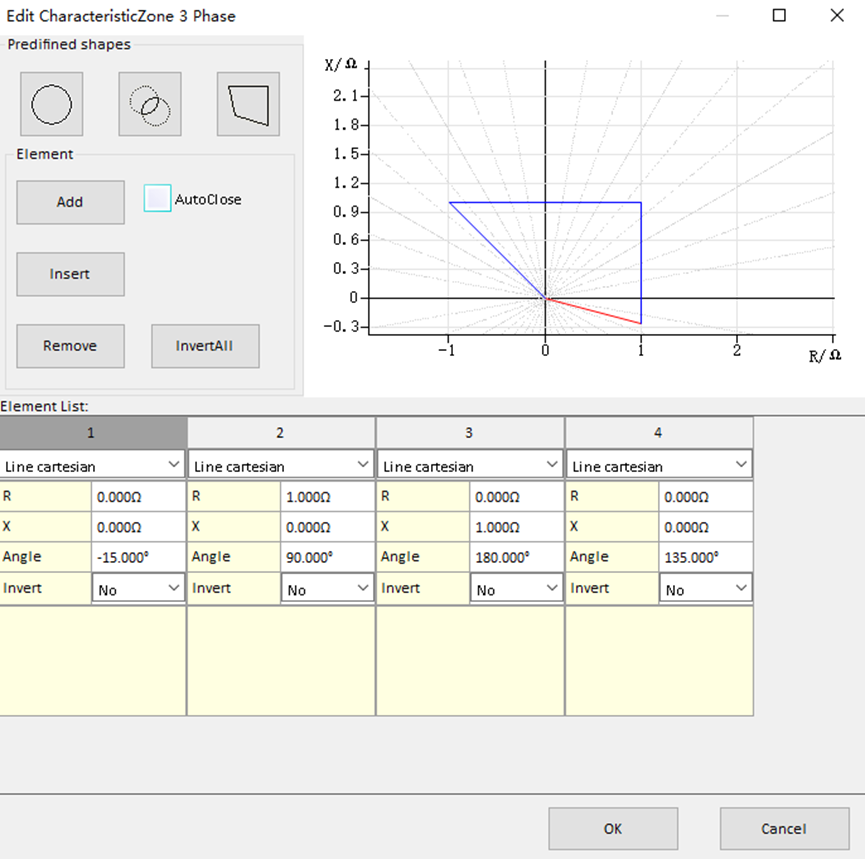

(1) Plantillas predefinidas: Emparejamiento con un clic de formas de características comunes
Las opciones incluyen plantillas de círculo, círculo concéntrico y polígono. Haga clic para generar instantáneamente una curva característica R/X (p. ej., cuadrilátero azul), ideal para esquemas estándar de protección de distancia.
(2) Sincronización en tiempo real: Las actualizaciones de parámetros se reflejan instantáneamente en la curva
El R (resistencia), X (reactancia), ángulo y dirección de cada segmento de la curva se pueden configurar en la lista de componentes. El ajuste de cualquier parámetro actualiza instantáneamente la visualización gráfica (p. ej., rotación de una línea naranja), asegurando la alineación entre los ajustes y la visualización.

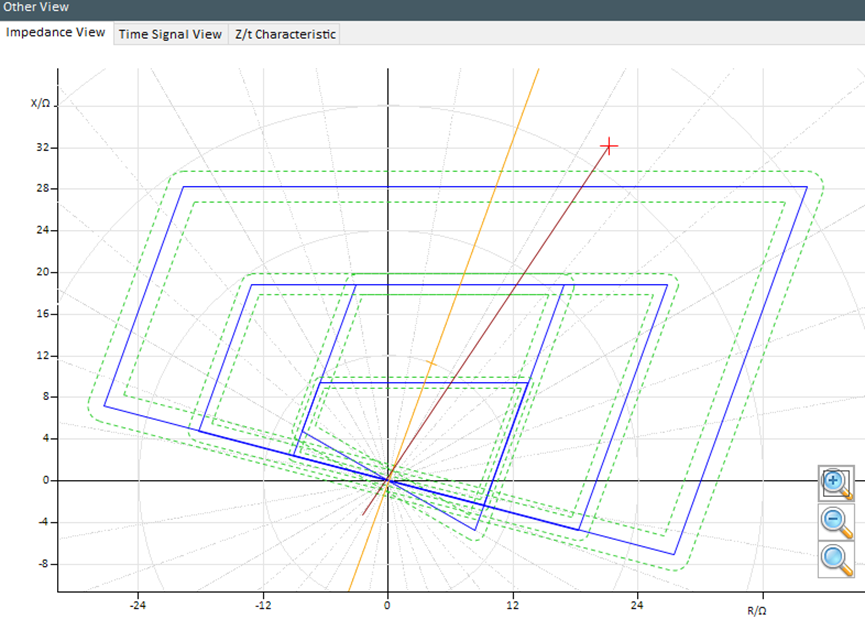

(3) Comparación de curvas: Evaluación de fallas de un vistazo
El gráfico puede mostrar tanto el límite de protección (p. ej., azul) como la trayectoria de la impedancia de falla (p. ej., naranja). Si la trayectoria entra en el límite (p. ej., la línea naranja intersecta el polígono azul), indica que la falla está dentro de la zona de protección y debe disparar. Esta comparación gráfica es más intuitiva que los valores puros, lo que facilita significativamente el análisis de fallas.
Con el gráfico de características, los ingenieros pueden evaluar visualmente:
¿Está la falla dentro de la zona de protección?
¿Cumple el tiempo de acción con los requisitos?
¿Es necesario ajustar los valores?
La curva visualizada transforma el rendimiento de la protección de lo abstracto a lo concreto, apoyando eficientemente tanto la verificación de ajustes como el diagnóstico de fallas.
El módulo de distancia de KINGSINE integra la verificación de ajustes, la búsqueda automática y la simulación de fallas en un flujo de trabajo de ciclo cerrado:
Ingresar ajustes: Importe parámetros del sistema (longitud de línea, cableado TP/TC) y definiciones de zonas de protección (impedancia y tiempo de Zonas I/II/III).

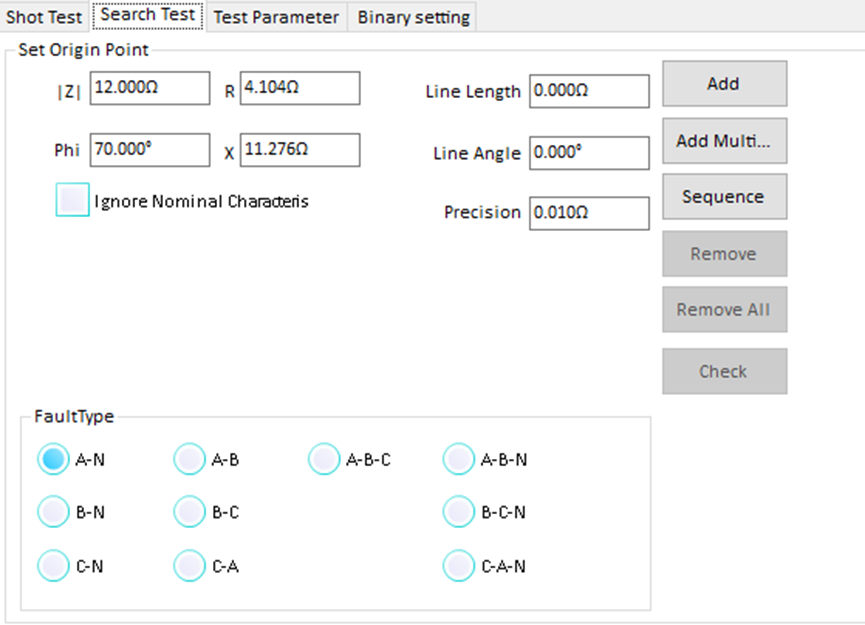

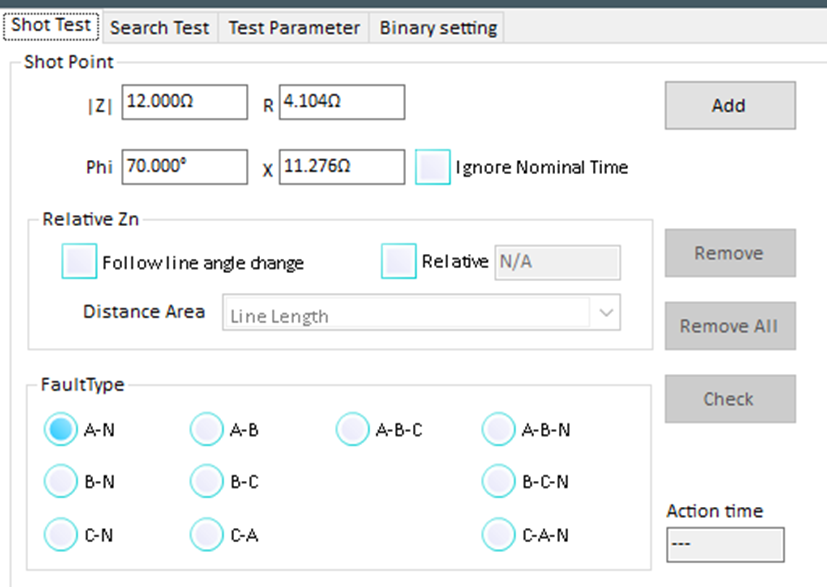

Modo de búsqueda: Use la prueba de punto para definir manualmente la impedancia Z y el ángulo, o haga clic en el gráfico de características para escanear automáticamente los límites de operación (admite escaneo uni/bidireccional, resolución ajustable).
Comparación de curvas: Compare visualmente los resultados de la búsqueda con el límite de protección definido de forma personalizada para evaluar la exactitud de los ajustes.
Simulación de fallas: Simule varios tipos de fallas (monofásica, bifásica, fase a fase, cortocircuito trifásico) para verificar la respuesta de la protección bajo escenarios del mundo real.
Este flujo de trabajo garantiza ajustes precisos, límites de operación claros y una respuesta confiable ante fallas, minimizando los riesgos de operación no deseada o fallo de protección.
1. Puesta en servicio de ajustes de nuevos dispositivos
Durante las pruebas de fábrica o la instalación en sitio, use el módulo KINGSINE para:
Ingresar parámetros de línea específicos del sitio (75 km, 75°), configuración de TP/TC (lado línea).
Establecer KL=0.667, KM=0.667 (factores de compensación de secuencia cero).
Definir zonas de protección (p. ej., Zona I: 10Ω, 50 ms).
Usar búsqueda automática para verificar que todas las zonas operen dentro de los límites definidos.
2. Validación periódica de ajustes en operación
Según las normas nacionales, los ajustes de protección deben validarse anualmente:
Importe ajustes de zonas de protección anteriores (archivos KRT).
Verifique automáticamente la impedancia y el tiempo de operación de cada zona.
Compare con la tolerancia de error (p. ej., 5% de error de tiempo).
Genere un informe de aprobado/fallido para apoyar la toma de decisiones de O&M.
Más preciso: Emparejamiento completo de parámetros, compensación flexible y límites de error precisos que eliminan operaciones incorrectas.
Más rápido: Las pruebas de zonas por lotes y la búsqueda automatizada reducen el tiempo de prueba de horas a minutos.
Más intuitivo: Las curvas personalizadas visuales aclaran los límites de un vistazo, facilitando el análisis.
Totalmente compatible: Cumple con los estándares IEC y DL con informes de prueba trazables para mitigar el riesgo de cumplimiento.
Con su enfoque en la verificación precisa de ajustes y la visualización intuitiva de curvas, el módulo de protección de distancia del software de prueba de relés KINGSINE KRT aborda la preocupación clave de los ingenieros de protección: la corrección de los ajustes. Desde la entrada de parámetros hasta la verificación de zonas, el control de errores y el análisis gráfico, proporciona una solución integral para garantizar que los ajustes de protección de distancia estén configurados correctamente, probados exhaustivamente y operen de manera confiable.
Con KINGSINE, la verificación de ajustes de distancia evoluciona de una tarea laboriosa a un proceso impulsado por la precisión, asegurando que sus límites de protección permanezcan robustos y confiables.
